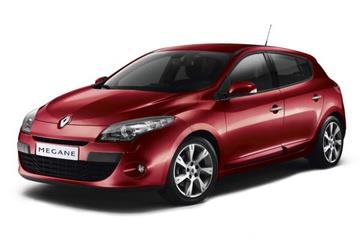

Im Jahr 2008 wurde die 3. Generation des Megane III als 5-türige Schräghecklimousine und 3-türiges Coupé vorgestellt. Im Jahr 2009 wurde der Sport Tourer Kombi vorgestellt. Die Limousine wurde in ein separates Modell ausgegliedert und erhielt den Namen Fluence. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Renault Megane 3 (dritte Generation; Karosseriemarken KZ, DZ, BZ; Renault C-Plattform). Baujahre: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 und 2016.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum
Hier befinden sich vier Sicherungsblöcke, die für den Schutz der Stromkreise des Fahrzeugs zuständig sind.
Sicherungskasten Nr. 1 (1337)

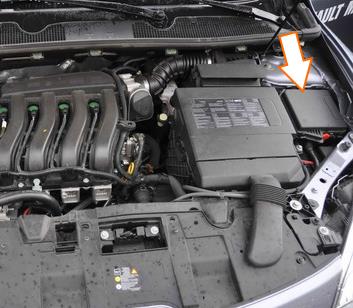

Der Schutz- und Schaltblock (1337) befindet sich im linken Teil des Raums unter der Motorhaube.

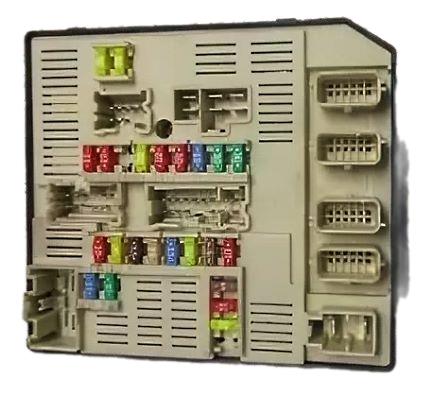

Foto - Beispiel für die Ausführung.

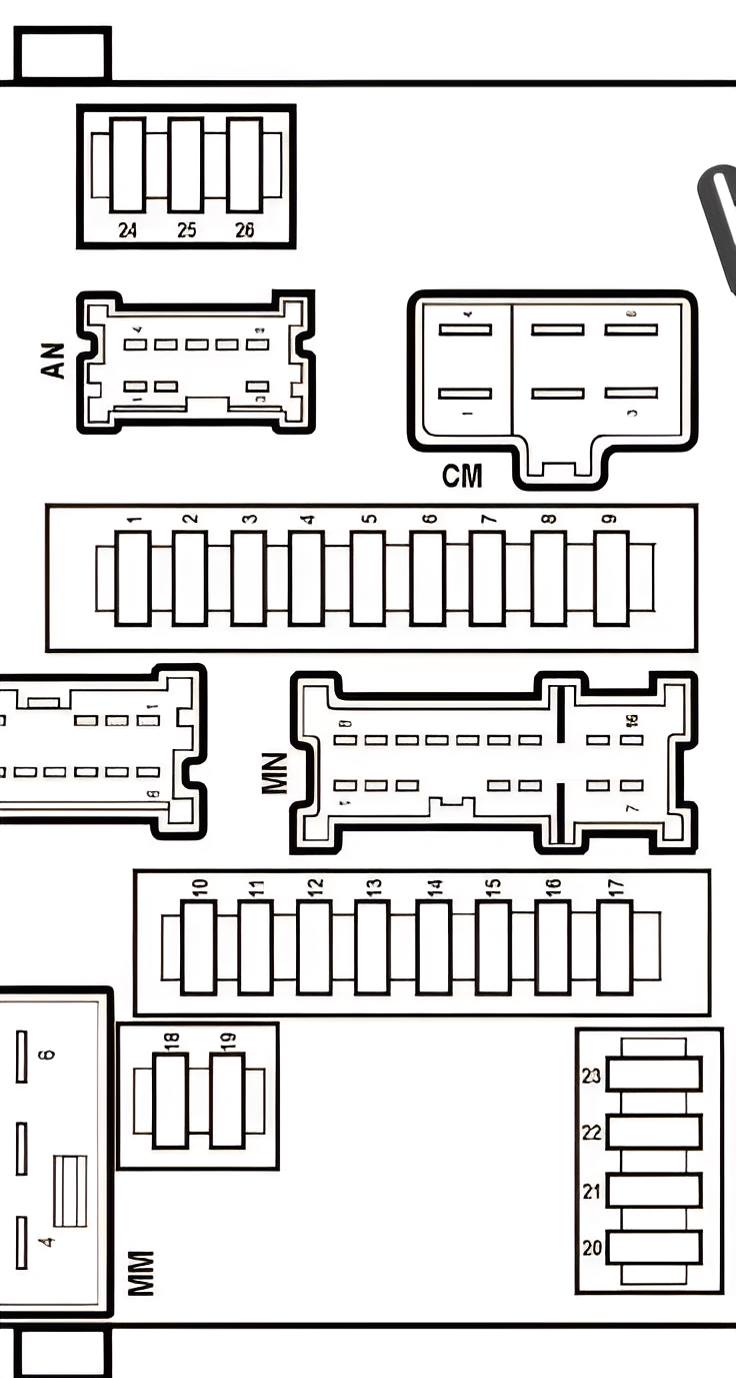

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Zigarettenanzünder in der ersten Sitzreihe (101), Schalter für elektrische Fensterheber in der rechten hinteren Tür (130), Schalter für elektrische Fensterheber in der linken hinteren Tür (131), Schalter für elektrische Fensterheber in der Beifahrertür (133), rechte Kennzeichenleuchte (166), linke Kennzeichenleuchte (167), rechte Rückleuchte (172), rechter Scheinwerfer (226), linker Scheinwerfer (227), Audiosystem (261), Steuergerät des Navigationssystems (662), Zentralsteuerungsschalter für elektrische Fensterheber (854), Schalter für den Geschwindigkeitsbegrenzer (1081), Schalter für das Fahrbahnstabilisierungssystem (1106), Steuergerät für die automatische Feststellbremse (1216), rechte Leuchte an der Gepäckraumklappe (1284), Schalter für die Scheinwerfereinstellung (1390), Schalter für die Zentralverriegelung/Alarmanlage (1391), Schalter für die Einparkhilfe (1440), Tastenfeld für das Multimediasystem (1657), Schalter für das Faltdach (1482) bei E95-Modifikation | 10A
2. | Scheinwerfer links (227), Rückleuchte links (173), Rückleuchte links an der Gepäckraumklappe (1285) | 10A
3. | Pumpe der Scheinwerferwaschanlage (219) | 15A
4. | linker Nebelscheinwerfer (177), rechter Nebelscheinwerfer (176) | 20A
5. | Scheinwerfer links (227) | 10A
6. | Scheinwerfer rechts (226) | | 10A
7. | Diagnosestecker (225), Heckscheibenheizungsrelais (235), Schaltprogrammschalter (129), linker Scheinwerferkorrektormotor (537), rechter Scheinwerferkorrektormotor (538), Xenonlampen-ECU (989), Geschwindigkeitsbegrenzungsschalter (1081), Steuerung der Fahrgastraum-Zusatzheizung (1113), automatische Feststellbremse (1217), Steuergerät der Einparkhilfe (1222), bei E95-Modifikation - Innenrückspiegel (1340) | 15A
8. | Steuergerät für ABS und Fahrbahnstabilisierungssystem (1094) | 30A
9. | Scheibenwischermotor (212) | 30A
10. | Airbag-/Sicherheitsgurtstraffer-ECU (756), elektrische Lenksäulenverriegelung (1088) | 10A
11. | Reserve
12. | Getriebe-ECU (119) | 7,5A
13. | Einspritz-ECU (120), Luftmassenmesser (799), Zündspule für Zylinder 1 (1077), Zündspule für Zylinder 2 (1078) | 25A
14. | Unterer Sauerstoffsensor (242), oberer Sauerstoffsensor (887) | 15A
15. | Getriebe-ECU (119) | 20A
16. | Bremslichtschalter (160), Karosseriesteuergerät (645), elektrische Servolenkung (1232) | 5A
17. | Multifunktionsschalter (485), Rückfahrscheinwerferrelais (602), Kurbelwellenstellungssensor und Rückfahrscheinwerfer (1109), Verstellmotorzylinder (1150) | 10A
18. | Karosseriesteuerungsmodul (645) | 15A
19. | Anlasser (163) | 25A
20. | Reserve
21. | Kraftstoffstands- und Kraftstoffpumpensensor (833), Zündspule für Zylinder Nr. 1 (1077), Zündspule für Zylinder Nr. 2 (1078), Zündspule für Zylinder Nr. 3 (1079), Zündspule für Zylinder Nr. 4 (1080) LPG-Anlage ECU (997) | 20A
22. | Magnetkupplung des Klimakompressors (171) | 10A
23. | Kraftstoffeinspritzsystem ECU (120) | 5A
24. | Scheinwerfer links (227) | 20A
25. | Scheinwerfer rechts (226), Scheinwerfer links (227) | 20A
26. | Leer
Sicherungskasten Nr. 2 (597)

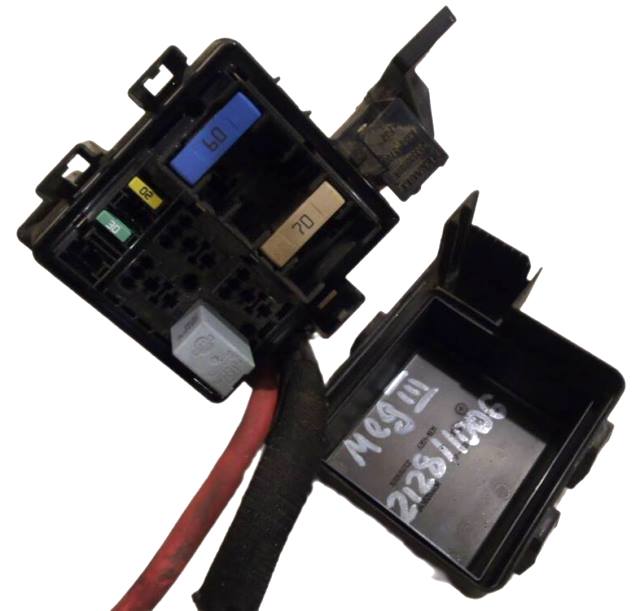

Unter der Schutz- und Schalteinheit #1337 befindet sich ein zusätzlicher Schaltblock #597.

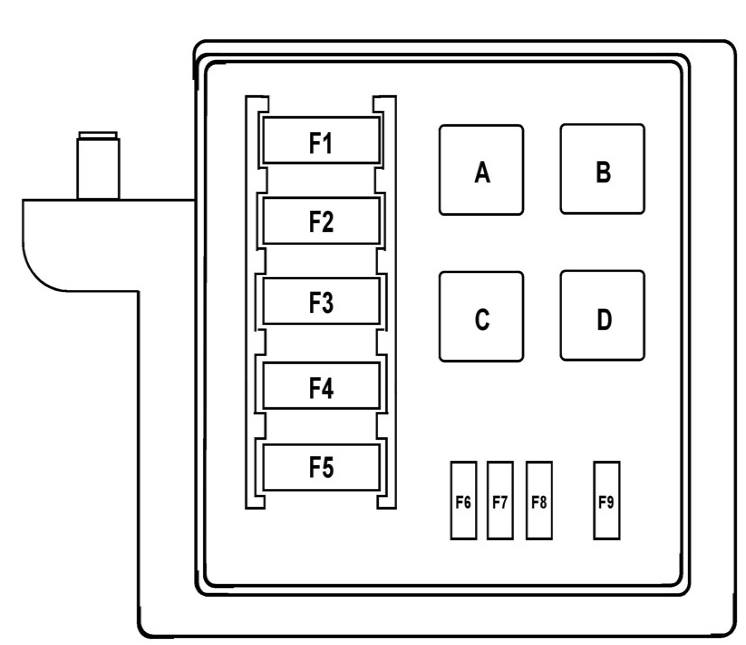

Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Tauchheizkörper-Steuergerät (1550) | 80A
F2. | Steuergerät für Vorwärmer (257) | 70A
F3. | Leer
F4. | Steuergerät für Heizstab (1550) | 80A
F5. | Gebläserelais (234) in der 240-W-Ausführung | 40A
F5. | elektrisches Gebläserelais (234) in den Versionen mit einer Leistung von mehr als 240 W | 60A
F6. | Relais für Kraftstoffheizung (450) | 20A
F7. | Leer
F8. | Gebläserelais (234) - Schutz- und Schaltgerät (1337) | 30A
F9. | Leer
a. | Leer
b. | Kraftstoffheizungsrelais (450) | 20A
C. | Rückfahrscheinwerferrelais (602) | 20A
D. | Leer
Zum Schutz des Gebläses befindet sich neben dem Gebläse ein 70-A-Relaismodul Nr. 234.
In der Nähe der Batterie

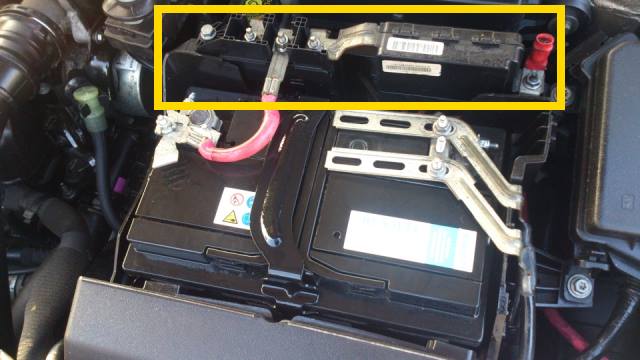

Hinter der Batterie befinden sich die Batterieabschalteinheit und das Netzsicherungsfeld.
Batterie-Abschaltgerät
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Batterie „+“ Versorgung des Anlassers über Sicherung (163) | 300A
F2. | Sicherungskasten im Fahrgastraum (260) | 50A
F3. | Innenraumsicherungskasten (260), Schutz- und Schaltgerät (1337) | 80A
F4. | Motorraum-Sicherungskasten (597), Lichtmaschine (103) | 300A
F5. | Elektrische Servolenkung (1232) | 80A
F6. | ECU (120) oder Schutz- und Schalteinheit (1337) | 35A
F7. | Schutz- und Schalteinheit (1337) | 5A

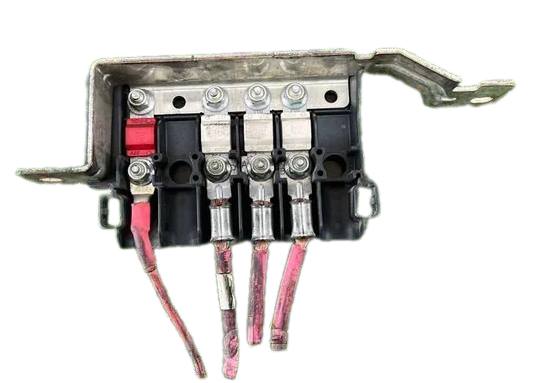

Hochstromsicherungen

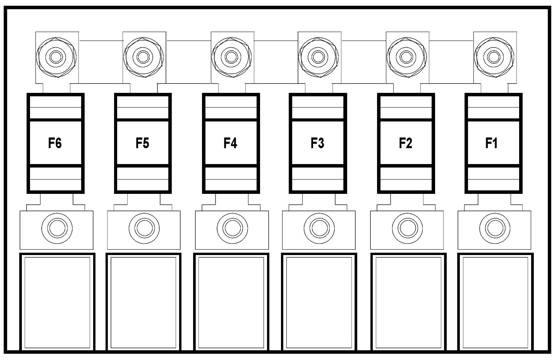

Schema.
Nr. | Beschreibung | Ampere
1. | zusätzliche Fahrgastraumheizung | 70A
2. | Sicherungs- und Relaiskasten im Fahrgastraum | 80A
3. | Sicherungs- und Relaiskasten im Fahrgastraum | 80A
4. | Sicherungs- und Relaiskasten (Steuer- und Schaltgerät) im Motorraum 1, Sicherungs- und Relaiskasten im Fahrgastraum | 80A
5. | Standheizung | 30A
6. | ABS-Steuergerät mit ESP | 50A
Im Innenraum des Fahrzeugs

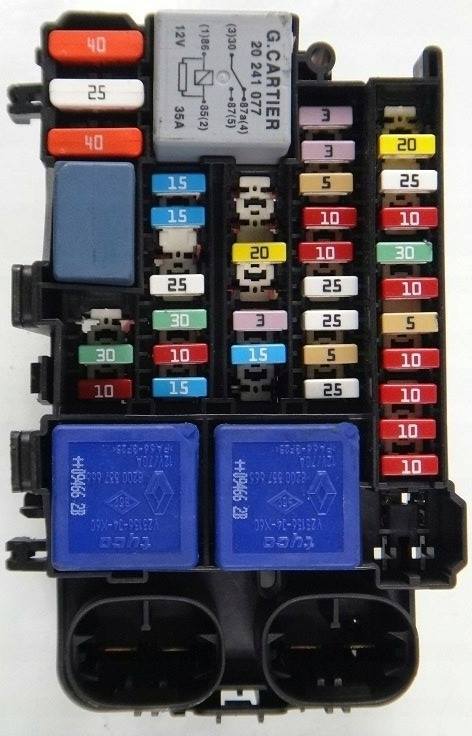

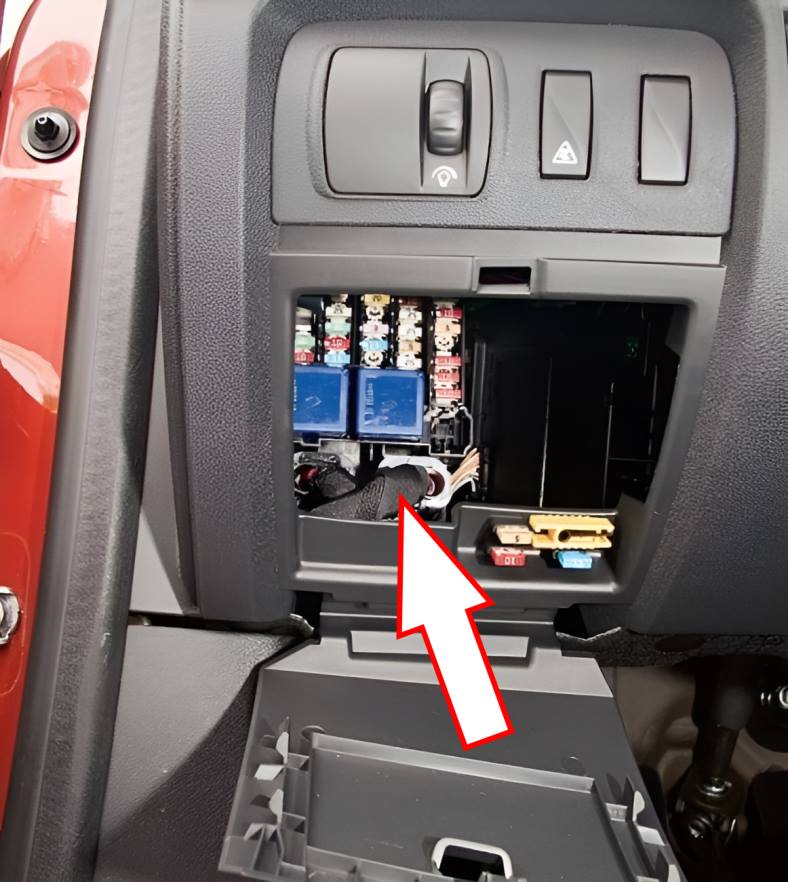

Befindet sich auf der Fahrerseite des Armaturenbretts hinter der Kunststoffabdeckung.
Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Reserve
F2. | Reserve
F3. | Renault Megane 3 Zigarettenanzünder-Sicherung (101) | 10A
F4. | Steckdosen für Zusatzgeräte in der zweiten Sitzreihe (1382) | 10A
F5. | Steckdosen für elektrische Zusatzgeräte im Kofferraum (1384) für K95-Version | 10A
F6. | Audioanlage (261) | 10A
F7. | Beifahrerrückspiegel (240) | 5A
F8. | Schaltwippe (1519), Türöffnungsanzeige (1920) | 10A
F9. | Automatische Feststellbremse (1217) | 30A
F10. | Instrumententafel (247) | 10A
F11. | Steuergerät für Sitzpositionsspeicher (515), Schalter für Fahrersitzeinstellung (1406), Paddelschaltereinheit (1519) | 25A
F12. | Beifahrersitz-Heizelement (386) | 20A
F13. | Reserve
F14. | Fensterhebermotor Beifahrertür (204) | 25A
F15. | Bremslichtschalter (160), ABS und Fahrbahnstabilisierungssystem ECU (1094) | 5A
F16. | Motor für rechtes Heckfenster (201) | 25A
F17. | Motor für linke Heckscheibe (202) | 25A
F18. | Beifahrerseitige Kofferraumbeleuchtung (168), linke Kofferraumbeleuchtung (509), Beifahrertürbeleuchtung (524), rechte Hecktürbeleuchtung (525), linke Hecktürbeleuchtung (526), bei Änderung E95 - Beifahrerraumbeleuchtung (213), Spiegelbeleuchtung in der rechten vorderen Sonnenblende (541), Spiegelbeleuchtung in der linken vorderen Sonnenblende (588), Regensensor (1415) | 10A
F19. | Uhr, Außentemperaturanzeige, Display des Funktelefons (653), Alarmanlage bei nicht angelegtem Sicherheitsgurt (1601), CAN-Schnittstelleneinheit (1714), Audiobuchse des Multimediasystems (1959) | 10A
F20. | Bedienfeld für die Klimaanlage (319) | 5A
F21. | Spiegelbeleuchtung in der rechten vorderen Sonnenblende (541), Spiegelbeleuchtung in der linken vorderen Sonnenblende (588) außer E95 | 3A
F22. | vordere Innenleuchte (213), hintere Innenleuchte (300), Regen- und Lichtsensor (1415) - außer bei E95 | 3A
F23. | Anhängersteckdose (713), Anhängersteckdose Schaltmodul (1971) | 20A
F24. | Karosseriesteuerungsmodul (645) | 15A
F25. | Innenrückspiegel (1340) - außer E95 | 3A
F26. | Navigationssystem-ECU (662), Display (1127), CD-Wechsler (1272), Multimedia-System-Tastatur (1657) | 10A
F27. | Audiosystem (261), automatische Parkbremse ECU (1216) | 20A
F28. | Reserve
F29. | Reserve
F30. | Karosseriesteuergerät (645) 1 | 5A
F31. | Karosseriesteuerungsmodul (645) | 10A
F32. | Fahrertür-Multiplex-ECU (1122) | 30A
F33. | Karosseriesteuergerät (645) | 25A
F34. | Beifahrertür-Multiplex-ECU (1123) - für E95-Version | 30A
F35. | Uhr, Außentemperaturanzeige/Radiotelefon (653) - CAN-Schnittstelle (1714) | 15A
F36. | Diagnosestecker (225), Hupenrelais (229), Sicherheitsalarm-ECU (427), Sicherheitsalarmhorn (1838) | 15A
F37. | Karosseriesteuerungsmodul (645) | 10A
F38. | Automatische Feststellbremse (1217) | 30A
F39. | Faltdach ECU (1476) für E95 | 30A
F40. | elektrisches Gebläse 1 Fahrgastraum (1156) | 40A
F41. | elektrisches Schiebedach (304), hydraulisches Schiebedachsystem (2049) für E95 Umbau | 25A / 40A
F42. | Heckscheibenheizung (200), Heckscheibenheizungsrelais (235) | 40A
a. | Relais: Batterie „+“ Klemme mit zeitverzögerter Abschaltung ohne Entladung (keine Stromunterbrechung während der Startphase) (1762) | 70A
b. | Relais: Klemme „+“ der Batterie mit zeitverzögerter Abschaltung und Entladung 1 (Stromabschaltung während der Startphase) (1760) | 70A
C. | Relais Heckscheibenheizung (235) | 40A
D. | Hupenrelais (229) | 20A

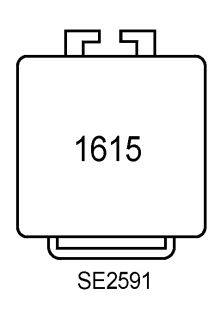

Ein separates Relais „+“ für 40 A bei laufendem Motor befindet sich unter dem Beifahrersitz.

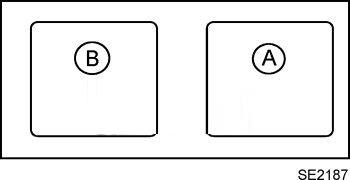

Zusätzliche Heizungsrelaismodule befinden sich an der Heizeinheit der Mittelkonsole: a - 40A (1067); b - 70A (1068).
Videoanleitung für den Zugang zu Verteilerkästen.
