Sicherungskasten Belegung VW Caddy (2K), 2004

Inhaltsübersicht

Anordnung der Verteilerblöcke
Im Motorraum
Im Innenraum des Fahrzeugs

Der VW Caddy ist ein leichtes Nutzfahrzeug, das 1980 von Volkswagen eingeführt wurde und weltweit vertrieben wird. Bisher gibt es drei Generationen: Die erste Generation wurde von 1979 bis 1996 gebaut, die zweite von 1996 bis 2004. Die dritte Generation debütierte Ende 2004 auf der RAI European Road Transport Show in Amsterdam und wurde bis 2015 produziert. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW Caddy (dritte Generation; Typ 2K; Plattform A5 / PQ35) für die Baujahre 2004 bis 2010.

Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.

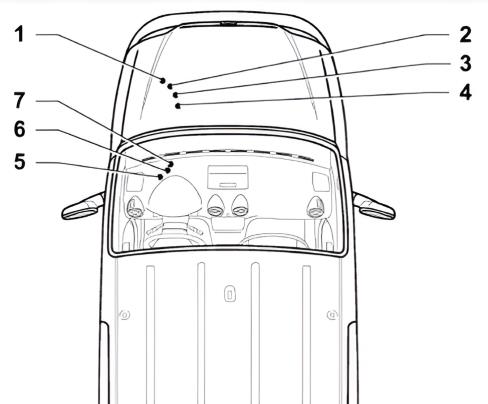

Anordnung der Verteilerblöcke

Elemente: 1 - Sicherungen (SA) auf der Batterie; 2 - Sicherungen (SB) in der E-Box im Motorraum links; 3 - Relais in der E-Box im Motorraum links; 4 - Relais auf dem zusätzlichen Relaissträger unter der E-Box im Motorraum links; 5 - Relais auf dem Bordnetzsteuergerät unter der Armaturentafel links; 6 - Sicherungen (SC) im Sicherungshalter unter der Armaturentafel links; 7 - Relais auf dem zusätzlichen Relaissträger unter der Armaturentafel links.

Im Motorraum

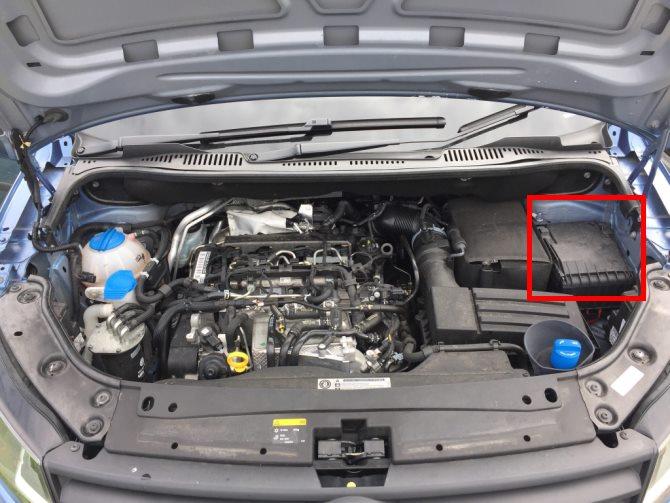

Dieser befindet sich im Motorraum neben der Batterie. Er besteht aus den Hochstromsicherungen (SA), die direkt mit der Batterie verbunden sind, sowie einem Bereich für Relais und normale Sicherungen (SB). Es existieren zwei verschiedene Ausführungen dieser Einheit.

Sicherungskasten -SB-

Es existieren zwei Ausführungen.

Typ 1

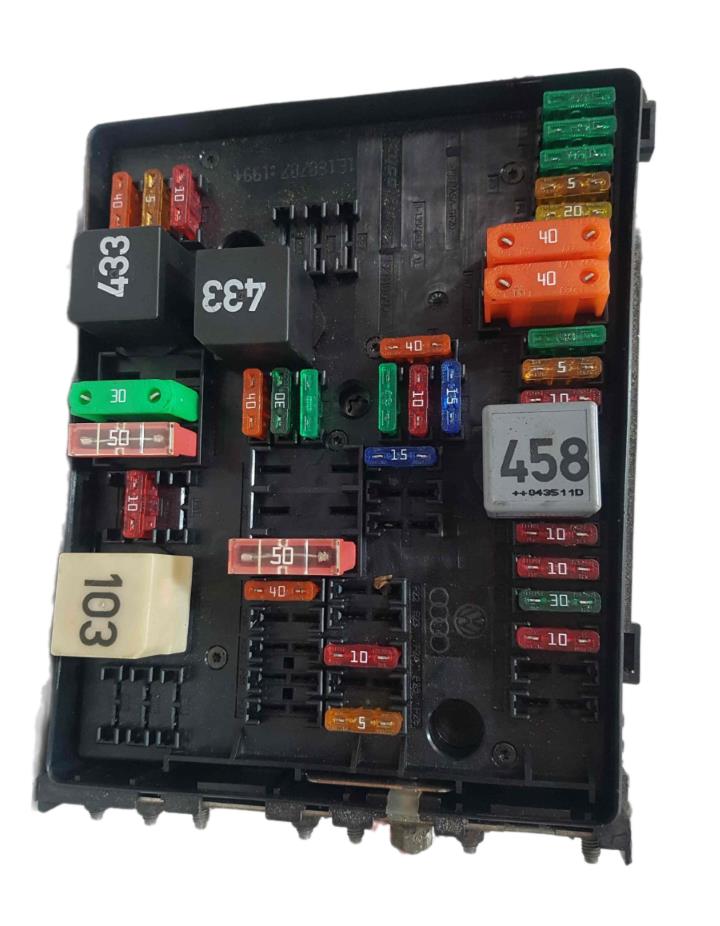

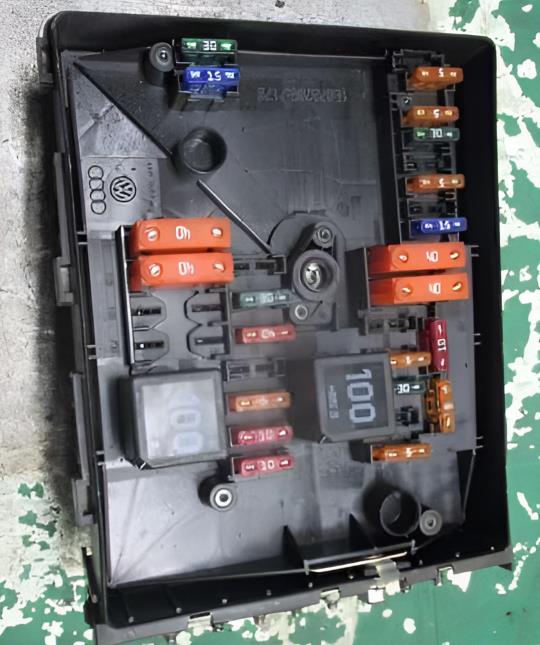

Gesamtansicht.

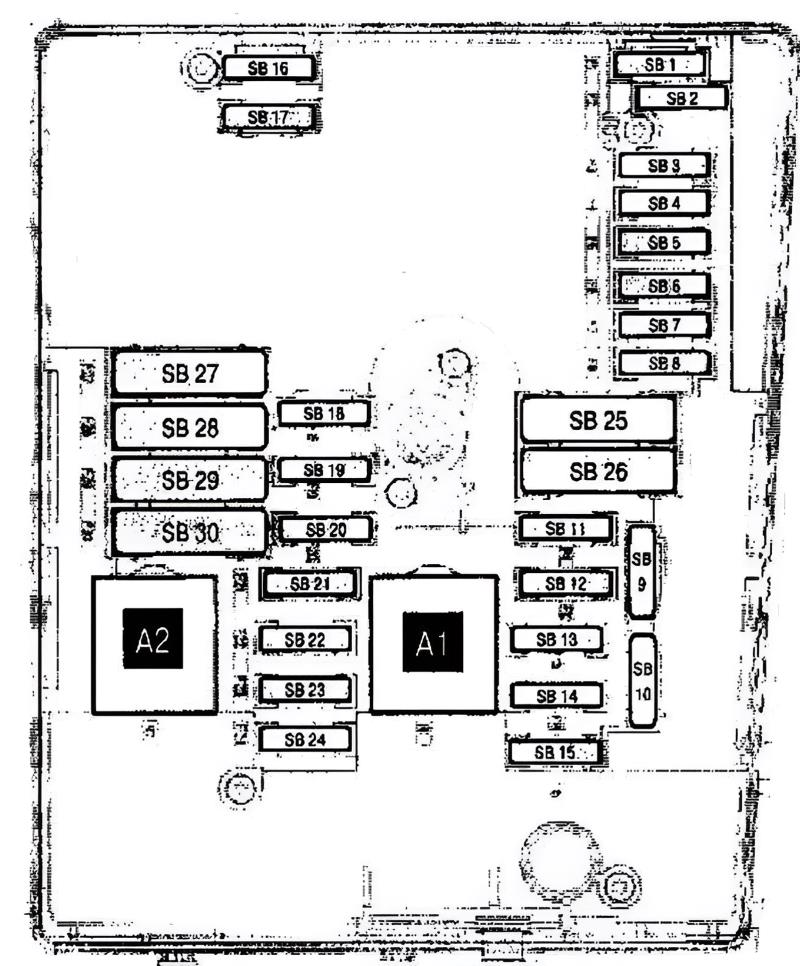

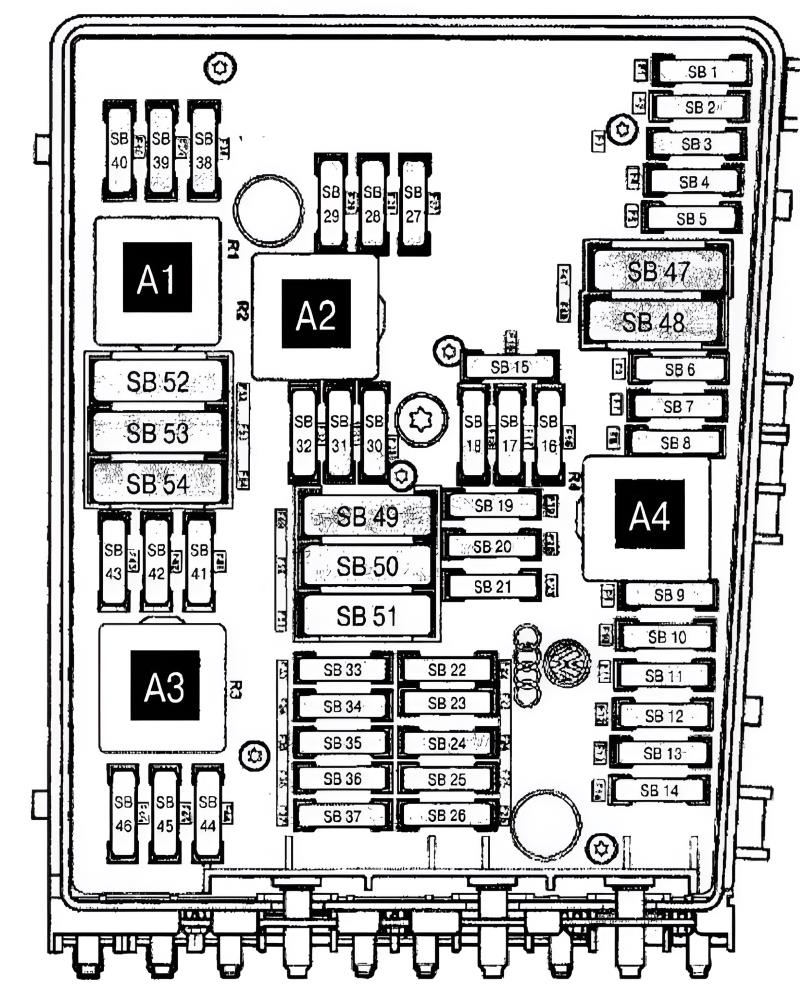

Belegungsplan

Typ 2

Gesamtansicht.

Belegungsplan

Nr. | Beschreibung | Ampere
SB1. | Leer
SB2. | J527 - Steuergerät für Lenksäulenelektronik | 15A
SB3. | J519 - Bordnetzsteuergerät | 5A
SB4. | Steuergerät für ABS, ABS-Hydraulikpumpe | 30A
SB5. | Mechatronik für Doppelkupplungsgetriebe DSG 1) | 15A
SB6. | J285 - Steuergerät im Schalttafeleinsatz | 5A
SB7. | Leer
SB8. | J503 - Steuergerät für Anzeige und Bedienung für Radio, Navigation / R - Radio | 15A
SB9. | J412 - Steuergerät für Bedienungselektronik des Mobiltelefons 2) | 10A
SB10. | J271 - Relais für Stromversorgung Motronic 5); J329 - Relais für Spannungsversorgung Klemme 15 3), 4); J623 - Motorsteuergerät 4), 5) | 5A
SB11. | J364 - Steuergerät für Zusatzheizung 6) | 20A

Hinweis zu SB1 - SB11: 1) mit DSG-Getriebe; 2) Modelle mit Telefon; 3) mit BDJ, BST, BLS, BSU, BJB-Motoren; 4) mit BCA, BUD-Motoren; 5) mit BSX-Motoren; 6) mit Zuheizer.

SB12. | Diagnose-Interface für Datenbus | 5A
SB13. | Motorsteuergerät (Benzin 15A / Diesel 30A) | 15A / 30A
SB14. | N70 - Zündspule 1 mit Endstufe 1), 5), 6); N127 - Zündspule 2 mit Endstufe 1), 5), 6); N291 - Zündspule 3 mit Endstufe 1), 5), 6); N292 - Zündspule 4 mit Endstufe 1), 5), 6) / N152 - Zündspule 2) | 20A
SB15. | J17 - Kraftstoffpumpenrelais 3), 4); J52 - Relais für Glühkerzen 3); J179 - Steuergerät für Glühzeitautomatik 4) / J333 - Relais für Kraftstoffpumpenabschaltung 5); N30 - Einspritzventil Zylinder 1 6); N31 - Einspritzventil Zylinder 2 6); N32 - Einspritzventil Zylinder 3 6); N33 - Einspritzventil Zylinder 4 6); N366 - Gaseinblasventil 1 5); N367 - Gaseinblasventil 2 5); N368 - Gaseinblasventil 3 5); N369 - Gaseinblasventil 4 5) / J333 - Relais für Kraftstoffpumpenabschaltung 5) | 10A

Hinweis für SB12 - SB15: 1) mit BCA-Motoren; 2) mit BGU-, BSE-, BSF-Motoren; 3) mit BDJ-, BST-Motoren; 4) mit BLS-, BSU-, BJB-Motoren; 5) mit BSX-Motoren; 6) mit BUD-Motoren.

SB16. | J104 - ABS-Steuergerät | 30A
SB17. | J519 - Bordnetzsteuergerät | 20A
SB18. | J608 - Steuergerät für Sonderfahrzeuge | 30A
SB19. | V - Scheibenwischermotor | 30A
SB20. | Q12 - Glühkerze 3 3); Q13 - Glühkerze 4 3) | 40A
SB21. | G39 - Lambdasonde 1) / G39 - Lambdasonde 2); G130 - Lambdasonde nach Katalysator 2) | 10A / 15A
SB22. | F47 - Bremspedalschalter 4); G476 - Geber für Kupplungspedalstellung 5) | 5A

Hinweis zu SB16 - SB22: 1) bei BLS-Motoren mit Partikelfilter, Service-Kit zum Einbau des Partikelfilters; 2) bei BGU-, BSE-, BSF-, BCA-, BSX-, BUD-Motoren; 3) bei BDJ-, BST-Motoren; 4) vor Mai 2006; 5) mit Schaltgetriebe

SB23. | J299 - Relais für Sekundärluftpumpe 1); N18 - Ventil für Abgasrückführung 3), 4); N75 - Magnetventil für Ladedruckbegrenzung 4); N345 - Umschaltventil für Kühler der Abgasrückführung 4), 5); N381 - Umschaltventil 2 für Kühler der Abgasrückführung 5) | 5A
SB23. | N361 - Ventil 1 für Tankabsperrung 2); N362 - Ventil 2 für Tankabsperrung 2); N363 - Ventil 3 für Tankabsperrung 2); N372 - Hochdruckventil für Gasbetrieb 2); N429 - Ventil 4 für Tankabsperrung 2) | 10A

Hinweis für SB23: 1) mit BGU, BSE-Motoren; 2) mit BSX-Motoren; 3) mit BDJ, BST-Motoren; 4) mit BJB-Motoren; 5) mit BLS, BSU-Motoren

SB24. | Anschluss Kühlerlüfter, N18 - Ventil für Abgasrückführung 1); N30 - Einspritzventil Zylinder 1 5); N31 - Einspritzventil Zylinder 2 5); N32 - Einspritzventil Zylinder 3 5); N33 - Einspritzventil Zylinder 4 5); N80 - Magnetventil 1 für Aktivkohlebehälter 1), 2), 3), 6); N156 - Ventil für Saugrohrumschaltung 2), 3); V157 - Motor für Saugrohrklappe 4) | 10A

Hinweis für SB24: 1) mit BCA-Motoren; 2) T mit BGU-, BSE-Motoren; 3) mit BSF-Motoren; 4) mit BDJ-, BST-Motoren; 5) mit BSX-Motoren; 6) mit BUD-Motoren

SB25. | J519 - Bordnetzsteuergerät | 40A
SB26. | J519 - Bordnetzsteuergerät | 40A
SB27. | Q10 - Glühkerze 1 4); Q11 - Glühkerze 2 4); V101 - Motor für Sekundärluftpumpe 2) | 40A
SB27. | J179 - Steuergerät für Glühzeitautomatik 1) | 50A
SB28. | J681 - Relais 2 für Spannungsversorgung Klemme 15 | 40A
SB29. | J386 - Türsteuergerät Fahrerseite 3); J387 - Türsteuergerät Beifahrerseite 3) | 30A
SB30. | Sicherungen SC18 - SC19 im Sicherungshalter C 5); Sicherungen SC53 - SC56 im Sicherungshalter C 5) | 30A

Hinweis für SB27 - SB30: 1) mit BJB-, BLS-, BSU-Motoren; 2) mit BGU-, BSE-Motoren; 3) mit elektrischen Fensterhebern; 4) mit BDJ-, BST-Motoren; 5) Nur für Sonderfahrzeuge.

Nr. | Relais
A1. | J329 - Relais für Spannungsversorgung Klemme 15 (100) BLS, BSU, BJB, BCA, BDJ, BST, BUD; J329 - Relais für Spannungsversorgung Klemme 15 (458) BGU, BSE, BSF, BUD; J271 - Relais für Stromversorgung Motronic (100) BSX
A2. | J52 - Relais für Glühkerzen (100) BDJ, BST; J299 - Relais für Sekundärluftpumpe (100) BGU, BSE, BSF; Steckbrücke BLS, BSU, BJB

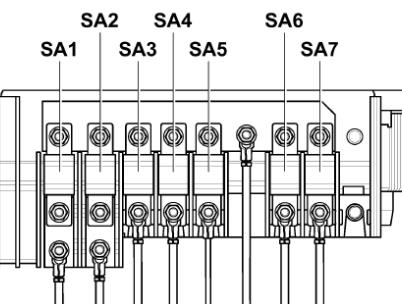

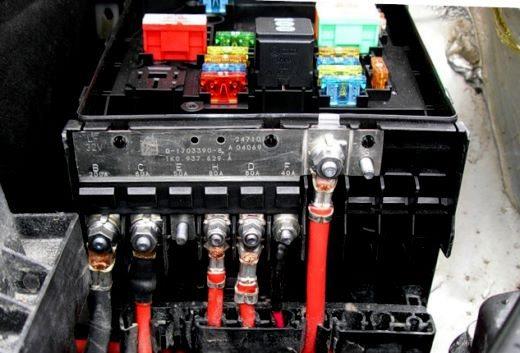

Hochstromsicherungen -SA-

Befindet sich direkt auf der Batterie.

Belegungsplan

Anmerkung: 1) mit Lichtmaschine 140A; 2) mit Hochleistungsgebläse; 3) mit Zentralverriegelung; 4) ohne Zentralverriegelung; 5) mit Möglichkeit zum Anhängeranschluss.

Im Innenraum des Fahrzeugs

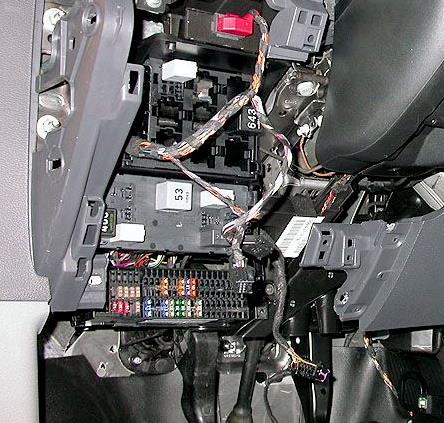

Die Sicherungs- und Relaiskästen befinden sich auf der Fahrerseite unter der Schalttafel.

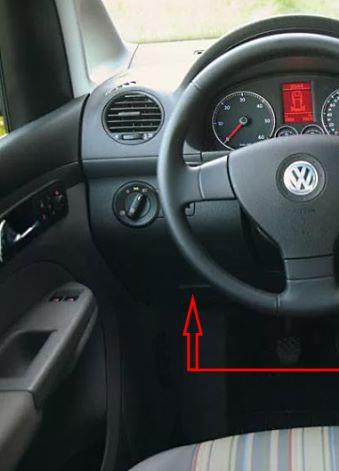

Beispiel für den Zugang.

Sicherungskasten -SC-

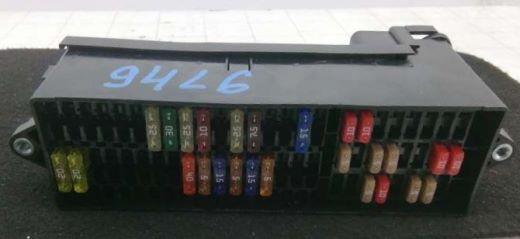

Gesamtansicht.

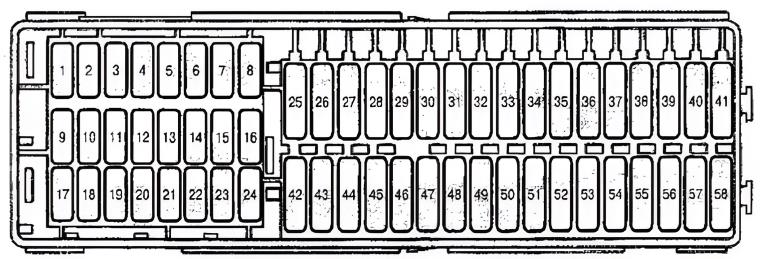

Sicherungsbelegung

Nr. | Beschreibung | Ampere
SC1. | E489 - Taster für Start/Stopp 7); E72 - Funkschalter 7); Videoüberwachungsanlage (Polizei) 7) | 15A
SC2. | J17 - Kraftstoffpumpenrelais 1),6); J329 - Relais für Spannungsversorgung der Klemme 15 2); J533 - Diagnose-Interface für Datenbus; J623 - Motorsteuergerät | 5A
SC3. | E102 - Regler für Leuchtweitenregulierung; V48 - Stellmotor für Leuchtweitenregulierung links; V49 - Stellmotor für Leuchtweitenregulierung rechts | 5A
SC4. | J412 - Steuergerät für Bedienungselektronik des Mobiltelefons 3) | 5A
SC5. | G70 - Luftmassenmesser 4),5); N79 - Heizwiderstand für Kurbelgehäuseentlüftung 1),4),7); N80 - Magnetventil 1 für Aktivkohlebehälter 6) | 15A

Hinweis für SC1 - SC5: 1) mit BCA-, BGU-, BSE-, BSF-, BUD-Motoren; 2) mit BGU-, BSE-, BSF-Motoren; 3) Modelle mit Telefon; 4) mit BLS-, BSU-, BJB-Motoren; 5) mit BDJ-, BST-Motoren; 6) mit BSX-Motoren; 7) Nur für Sonderfahrzeuge.

SC6. | J234 - Steuergerät für Airbag; K145 - Kontrollleuchte für Deaktivierung des Beifahrerairbags 1) 5) | 5A
SC7. | E16 - Schalter für Heizung und Frischluft 2); J301 - Steuergerät für Klimaanlage 2) | 5A
SC8. | Z20 - Heizwiderstand für Spritzdüse links 3); Z21 - Heizwiderstand für Spritzdüse rechts 3) | 5A
SC9. | J500 - Steuergerät für Lenkhilfe 4) | 10A
SC10. | F4 - Schalter für Rückfahrleuchten; J485 - Relais für Zusatzheizung 5); T16 - Steckverbindung, 16-polig (Diagnoseanschluss) unter der Schalttafel links | 10A
SC11. | Ladegerät für Handfunkgerät (Polizeifahrzeug) 6) | 30A
SC12. | E138 - Schalter für Taxischild 6); E115 - Schalter für Taxi-Innenleuchte 6); G41 - Taxameter 6) 5A / E487 - Taster für schlüsselloses Startsystem 6); Ladegerät für Handscheinwerfer (Polizeifahrzeug) 6) 15A | 5A / 15A

Hinweis für SC6 - SC12: 1) Fahrzeuge mit Beifahrer-Airbag-Deaktivierungsschalter; 2) Fahrzeuge mit Sitzheizung und ohne Zentralverriegelung; 3) Fahrzeuge ohne Zentralverriegelung; 4) Fahrzeuge mit Servolenkung; 5) Fahrzeuge mit Standheizung; 6) Nur für Sonderfahrzeuge.

SC13. | J345 - Steuergerät für Anhängererkennung 5) | 5A
SC14. | Taster für ASR und ESP, J104 - Steuergerät für ABS mit EDS; F - Bremslichtschalter 7) 5) | 5A
SC15. | E313 - Wählhebel 1); J587 - Steuergerät für Wählhebelstellung 1); J743 - Mechatronik für Doppelkupplungsgetriebe DSG 1) | 5A
SC16. | E16 - Schalter für Heizung und Frischluft 2); G65 - Hochdrucksensor 3); G266 - Geber für Ölstand und Öltemperatur 4); J285 - Steuergerät im Schalttafeleinsatz | 5A
SC17. | F216 - Abschaltkontakt für Nebelschlussleuchte in der Anhängersteckdose 5); M41 - Glühlampe für Standlicht und Nebelschlussleuchte links 6) | 7,5A
SC18. | unbelegt

Hinweis für SC13 - SC18: 1) Nur Modelle mit DSG-Getriebe; 2) Nur Modelle ohne Klimaautomatik; 3) Nur Modelle mit Klimaautomatik; 4) Nur Modelle mit flexibler Wartungsintervallanzeige; 5) Nur Modelle mit Anhängerkupplung und ohne Zentralverriegelung; 6) Nur Modelle ohne Zentralverriegelung; 7) Ab Juni 2006.

Hinweis zu SC19-SC27: 1) Nur Modelle mit DSG-Getriebe; 2) Nur Modelle mit Funksignalempfänger für Flüssigkeits-Zuheizer; 3) Nur Modelle mit BCA-, BGU-, BSE-, BSF-Motoren; 4) Vor Mai 2006; 5) Nur für Sonderfahrzeuge

Hinweis für SC28 - SC37: 1) Nur Modelle mit Sitzheizung und Zentralverriegelung; 2) Nur Modelle ohne Zentralverriegelung; 3) Nur Modelle mit Zentralverriegelung; 4) Nur Modelle ohne Flüssigkeitszusatzheizung; 5) Nur Modelle mit beheizbarer Heckscheibe; 6) Nur für Sonderfahrzeuge.

SC38. | M29 - Glühlampe für Abblendlicht links 9) | 15A
SC39. | unbelegt
SC40. | J345 - Steuergerät für Anhängererkennung 1) | 20A
SC41. | Steckdose für Anhängerkupplung 1) | 20A
SC42. | 12-V-Steckdose (neben dem Handbremshebel) 2) 15A oder 12-V-Steckdose (neben dem Handbremshebel) und 12-V-Steckdose im Koffer- bzw. Laderaum links 3) 30A | 15A / 30A
SC43. | J17 - Kraftstoffpumpenrelais 4),5); J49 - Relais für elektrische Kraftstoffpumpe 2 5) - Sicherung für Kraftstoffpumpe (VW Caddy) | 15A
SC44. | G273 - Sensor für Innenraumüberwachung 6); G384 - Geber für Fahrzeugneigung 6); H12 - Alarmhorn für Diebstahlwarnanlage 6) 7) | 5A

Hinweis für SC38 bis SC44: 1) Nur Modelle mit Anhängeranschlussoption; 2) Nur Modelle mit 12-Volt-Steckdose (ohne 12-Volt-Steckdose im Gepäckraum); 3) Nur Modelle mit 12-Volt-Steckdose und 12-Volt-Steckdose im Gepäckraum; 4) Nur Modelle mit BLS-, BSU-, BJB-, BDJ-, BST-Motoren; 5) Nur Modelle mit BCA-, BGU-, BSE-, BSF-, BSX-, BUD-Motoren; 6) Nur Modelle mit Innenraumsicherheitssensor und Neigungssensor; 7) Nur Modelle mit akustischem Diebstahlalarm und ohne Innenraumsicherheitssystem; 9) Nur Modelle ohne Zentralverriegelung.

SC45. | J515 - Steuergerät für Antennenauswahl 6) 5A / Sondersignalanlage 5) 30A | 5A / 30A
SC46. | J519 - Bordnetzsteuergerät | 7,5A
SC47. | Sicherung für Zigarettenanzünder (VW Caddy) | 25A
SC48. | J39 - Relais für Scheinwerferreinigungsanlage; V11 - Pumpe für Scheinwerferreinigungsanlage | 20A
SC49. | J386 - Türsteuergerät, Fahrerseite 1); J387 - Türsteuergerät, Beifahrerseite 1) | 10A
SC50. | J393 - Zentralsteuergerät für Komfortsystem | 25A
SC51. | J131 - Steuergerät für beheizbaren Fahrersitz 2),3); J132 - Steuergerät für beheizbaren Beifahrersitz 3); J774 - Steuergerät für beheizbare Vordersitze 3) | 30A
SC52. | J13 - Relais für Frischluftgebläse 4); J519 - Bordnetzsteuergerät; Z1 - Heizbare Heckscheibe | 25A

Hinweis für SC45 - SC52: 1) Nur Modelle mit Zentralverriegelung 2) Nur Modelle mit beheiztem Fahrersitz 3) Nur Modelle mit beheiztem Fahrer- und Beifahrersitz 4) Nur Modelle mit Standheizung 5) Nur für Sonderfahrzeuge 6) Nur Modelle mit Antennenwahlsteuergerät

Hinweis für SC53 - SC58: 1) Nur für Sonderfahrzeuge

Relaisblöcke

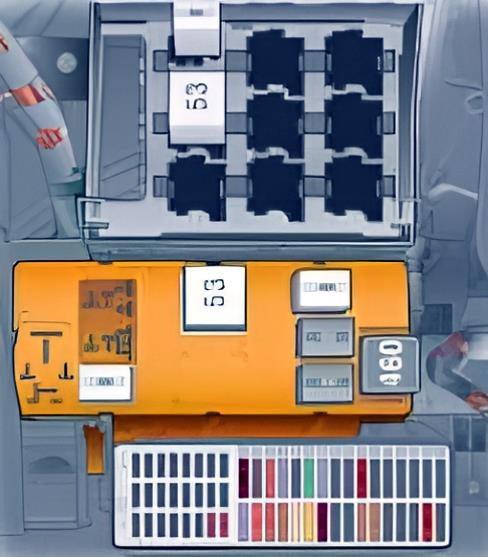

Die Relaisblöcke befinden sich oberhalb des Sicherungskastens -SC- und sind in einen oberen und einen unteren Bereich unterteilt.

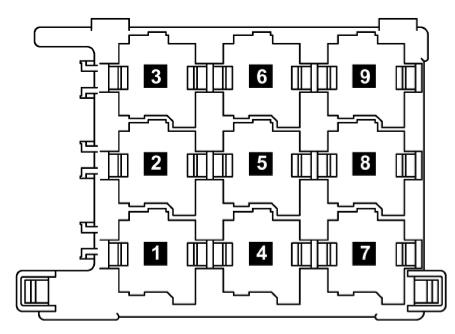

Oberer Relaisblock

Nr. | Zweck
1. | unbelegt
2. | J39 - Relais für Scheinwerferreinigungsanlage (53)
3. | J17 - Kraftstoffpumpenrelais (449), J49 - Relais für elektrische Kraftstoffpumpe 2 (449) bei Motoren mit Kennbuchstaben BCA, BGU, BSE, BSF, BSX, BUD
4. | J13 - Relais für Frischluftgebläse (404)
5. | J333 - Abschaltrelais für Kraftstoffpumpe (404) bei Motoren mit Kennbuchstaben BSX
6. | unbelegt
7. | J485 - Relais für Zusatzheizung (53)
8. | J682 - Relais für Spannungsversorgung der Klemme 50 (433)
9. | unbelegt

Unterer Relaisblock
