Der Volkswagen Caddy der 4. Generation wurde von 2015 bis 2020 produziert. Obwohl diese leichte kommerzielle Minivan ist im Wesentlichen eine tiefe Neugestaltung des Modells der 3. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im VW Caddy IV (vierte Generation; Körper Marke SA; Plattform PQ35). Baujahre: 2015, 2016, 2017, 2018, 2019, 2020.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum des Fahrzeugs
Der Sicherungskasten befindet sich auf der Fahrerseite hinter dem Armaturenbrett.

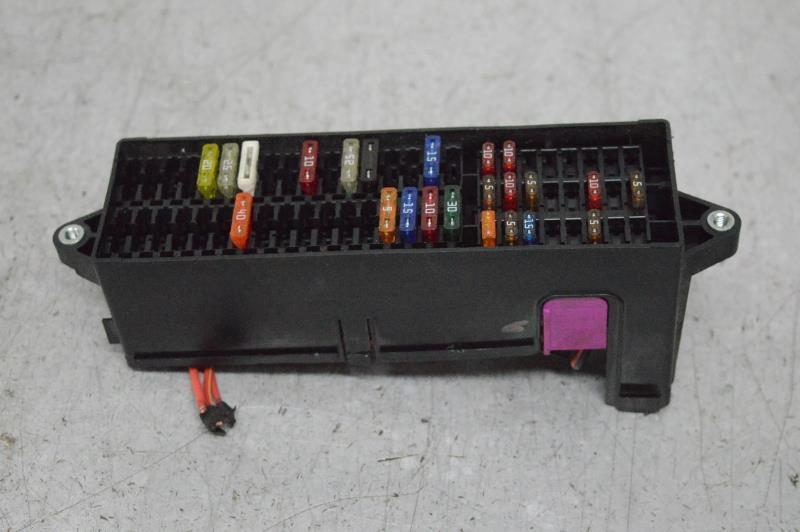

Gesamtansicht.

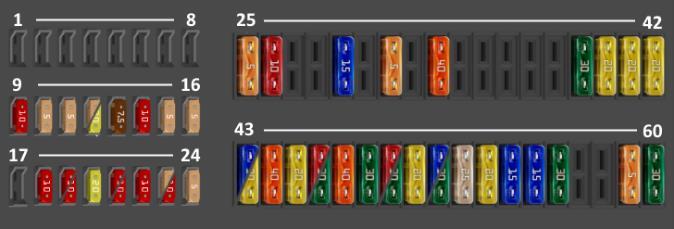

Belegungsplan
Nr. | Beschreibung | Ampere
1-8. | Leer
9. | 10-poliger Stecker, Pin 4 (Schnittstelle für Sonderfunktionen) | 10A
10. | Schnittstelle für Diagnosedatenbus. Motorsteuergerät. Anlasserrelais 1. Anlasserrelais 2. | 5A
11. | Steuergerät für das Einparkhilfesystem. Steuergerät für die Servolenkung. | 5A
12. | Taxameter. Spiegel mit Taxameter. | 5A
12. | 8-poliger Steckverbinder, Stift 8; 28-poliger Steckverbinder, Stift 20 | 20A
13. | Leuchtweitenregulierung. Taste zum Ausschalten von ASR und elektronischer Stabilitätskontrolle. Wählhebel. Taste für die Reifendruckanzeige. Start/Stopp-Taste. ABS-Steuergerät. Steuergerät für die Anhängererkennung. ACC-Steuergerät. Steuergerät für den Allradantrieb. Steuergerät für die Servolenkung. Mechatronisches Steuergerät DSG-Getriebe. Wechselrichter mit 12 V/230 V-Steckdose. Leuchtweitenregulierungsmotor für den linken Scheinwerfer. Motor für Leuchtweitenregulierung des rechten Scheinwerfers. | 7.5A
14. | Rückfahrlichtschalter. Luftmassenstromsensor. Relais für Standheizungsschalter. Steuergerät im Kombiinstrument. Heizwiderstand der Kurbelgehäuseentlüftung. Diagnosestecker. 1-poliger Steckverbinder, Pin sechzehn | 10A
15. | Airbag-Steuergerät. Anzeige für die Deaktivierung des Beifahrerairbags. | 5A
16. | Beleuchtungsschalter. Schalter für Heizung und Betriebsartenwahl. Hochdrucksensor. Sensor für Luftverschmutzung. Temperatur- und Ölstandssensor. Lichtsensor. Steuergerät für Fernlichtassistent. Fahrerassistenzkamera vorne. Abblendbare Innenspiegel. | 5A
18. | 10-poliger Steckverbinder, Pin 6 (Schnittstelle für Sonderfunktionen) | 10A
19. | Taxameter. Spiegel mit Taxameter. Walkie-Talkie. Drucker. | 10A
19. | 10-poliger Stecker, Pin 7 (Schnittstelle für Sonderfunktionen) | 10A
20. | Volkswagen Caddy Zigarettenanzünder-Sicherung. 12-V-Stecker, im Laderaum | 20A
21. | Bedienung der Heizung und Betriebsartenwahl. Wählhebel. Relais der Heckscheibenheizung. Relais für die Heckscheibenheizung Relais. Steuergerät Climatronic. Steuergerät für die Klimaanlage. Notfalldatenschreiber. (ausgenommen Spezialgeräte für die Polizei). Relais für Reduktionsmitteldosiersystem. Dualband-Signalverstärker für Mobiltelefon. Funksignalempfänger für Wasserzusatzheizung. Bluetooth-Mobiltelefonantenne. 6-poliger Steckverbinder, 2-poliger Steckverbinder (nur für Spezialausrüstung der Polizei). Diagnosestecker. 16-poliger Steckverbinder, Pin 16 | 10A
21. | Beleuchtungsschalter. Heizungs- und Heizungswahlschalter. Wahlschalter. Schalter für Umgebungslicht an der Rückseite der Motorhaube (Camper). Beleuchtung 1 in der Heckklappe. Beleuchtung 2 in der Heckklappe. Regen- und Lichtsensor. Heckscheibenheizungsrelais. Steuergerät Climatronic. Steuergerät für die Klimaanlage. Hupenrelais. Notfalldatenschreiber. (außer Spezialausrüstung für die Polizei). Reduktionsmittel. Relais der Dosieranlage. 16-poliger Diagnosestecker, Pin 16. Hintere Innenbeleuchtung (Camper). Beleuchtung 1 im hinteren Teil der Motorhaube. Beleuchtung 2 im hinteren Teil der Motorhaube. Rückfahrkamera. | 10A
22. | Bordnetzsteuergerät. Beleuchtung im Fahrgastraum. Beleuchtung im Kofferraum. Handschuhfachbeleuchtung. Innenbeleuchtung Mitte. Hintere Fahrgastraumbeleuchtung. Beleuchtung 1 in der Heckklappe (Sonderausstattung). Rückleuchte 2 in der Heckklappe (Sonderausstattung). Kofferraumbeleuchtung 2 (Sonderausstattung). Leselicht vorne links. Leselicht vorne rechts. Leseleuchte hinten links 2. Leseleuchte hinten rechts 2. Bordnetzsteuergerät. Glühlampe Nebelscheinwerfer links. Glühbirne Nebelscheinwerfer rechts. | 10A
23. | [Sonderfahrzeuge] Taxi - Schalter für die Innenbeleuchtung. Taxisignalschalter. 10-poliger Steckverbinder, Pin 1 (Schnittstelle für Sonderfunktionen) | 5A
23. | [Sonderfahrzeuge] Blinkerrelais. | 10A
24. | Innenraumüberwachungssensor. Neigungssensor des Fahrzeugs. Sensor für Diebstahlwarnanlage. Alarm. Bordnetzsteuergerät | 5A
25. | Instrumententafel. Steuergerät im Kombiinstrument. | 5A
26. | Taste für Notdatenrecorder (ohne polizeiliche Sonderausstattung); Notdatenrecorder (ohne polizeiliche Sonderausstattung) | 10A
29. | Motor des Heckscheibenwischers. | 15A
31. | Betriebsartenschalter der Heizung. Heizwiderstand für die linke Scheibenwaschdüse. Heizwiderstand für die rechte Scheibenwaschdüse. | 5A
33. | Heizungsschalterrelais (Fahrzeuge mit Zusatzheizung, ohne Kältemittel R1234yf); Heizungsbetriebsschalter. Steuergerät für die Klimaanlage. Zusatzheizungs-Schaltrelais (Fahrzeuge mit Zusatzheizung, mit Kältemittel R1234yf); Frischluftgebläse-Abschaltrelais. Schalter für Heizbetrieb. Steuergerät für die Klimaanlage. Außenluftgebläse-Abschaltrelais (Fahrzeuge ohne Zusatzheizung, mit Kältemittel R1234yf); Klimasteuergerät. | 40A
39. | 4-poliger Steckverbinder, Pin 1 [Sonderfahrzeuge]. | 30A
40. | Steuergerät Anhängererkennung. | 20A
41. | Steuergerät für Anhängererkennung. | 20A
42. | Steuergerät für die Anhängererkennung. | 20A
43. | Kraftstoffpumpenrelais (Sicherung der Caddy-Benzinpumpe). Kraftstoffpumpe. Hochdruck-Kraftstoffversorgungsrelais. Zusätzliche Kraftstoffpumpe. Elektrisches Kraftstoffpumpenrelais 2. | 15A
43. | [Euro 6 Dieselmotor] - Kraftstoffpumpenrelais. Elektrisches Kraftstoffpumpenrelais 2. Kraftstoffpumpe. | 20A
44. | Steuergerät Frischluftgebläse. Gebläse Frischluft. | 40A
45. | Relais Scheinwerferwaschanlage. Pumpe der Scheinwerferwaschanlage. | 20A
46. | Steuergerät der Fahrertür. (Modelle ohne elektrische Fensterheber), Fahrzeuge mit Linkslenkung / Beifahrertürsteuergerät (Modelle ohne elektrische Fensterheber), Fahrzeuge mit Rechtslenkung | 10A
46. | Steuergerät der Fahrertür (Modelle mit elektrischen Fensterhebern), Linkslenker-Fahrzeuge / Steuergerät der Beifahrertür (Modelle mit elektrischen Fensterhebern), Rechtslenker-Fahrzeuge | 30A
47. | X Entlastungsrelaiskontakt, Sicherungskasten C im Fahrgastraum. | 40A
48. | Steuergerät der Vordersitzheizung. | 30A
49. | Steuergerät der Fahrertür (Modelle ohne elektrische Fensterheber), Rechtslenker / Steuergerät der Beifahrertür (Modelle ohne elektrische Fensterheber), Linkslenker | 10A
49. | Steuergerät für die Fahrertür (Modelle mit elektrischen Fensterhebern), Rechtslenker-Fahrzeuge / Steuergerät für die Beifahrertür (Modelle mit elektrischen Fensterhebern), Linkslenker-Fahrzeuge | 30A
50. | Bordnetzsteuergerät. Pumpe der Scheibenwaschanlage. Motor des Heckscheibenwischers. Pumpe der Scheiben- und Heckscheibenwaschanlage. | 20A
51. | Anhängerstromrelais. TCU-Stecker. | 15A
51. | 10-poliger Steckverbinder, Pin 4 / 10-poliger Steckverbinder, Pin 5 [Sonderfahrzeuge]. | 30A
52. | Heckscheibenentfrosterrelais. Heckscheibenentfrosterwiderstand. Heckscheibenentfrosterwiderstand für die linke Flügeltür. Heckscheibenentfrosterwiderstand für die rechte Flügeltür. Relais für Frischluftgebläse (Fahrzeuge mit Zusatzheizung). Ballastwiderstand für Frischluftgebläse mit Überhitzungsschutz. Frischluftgebläse. | 25A
53. | 12-V-Steckdose - hinten in der Mittelkonsole; 12-V-Steckdose in der linken hinteren Seitenverkleidung. | 20A
54. | Dachgebläse-Schaltrelais 1. [Sonderfahrzeuge]. | 15A
55. | 8-poliger Steckverbinder, Pin 4 [Sonderfahrzeuge] | 15A
56. | Wechselrichter mit Steckdose, 12V/230V. | 30A
59. | Radioschalter. Schalter für Motorunterstützung. Schalter für Tagfahrlicht. Notfall-Datenlogger. | 5A
60. | 3-poliger Steckverbinder, Pin 1 [Sonderfahrzeuge] | 30A
Im Motorraum

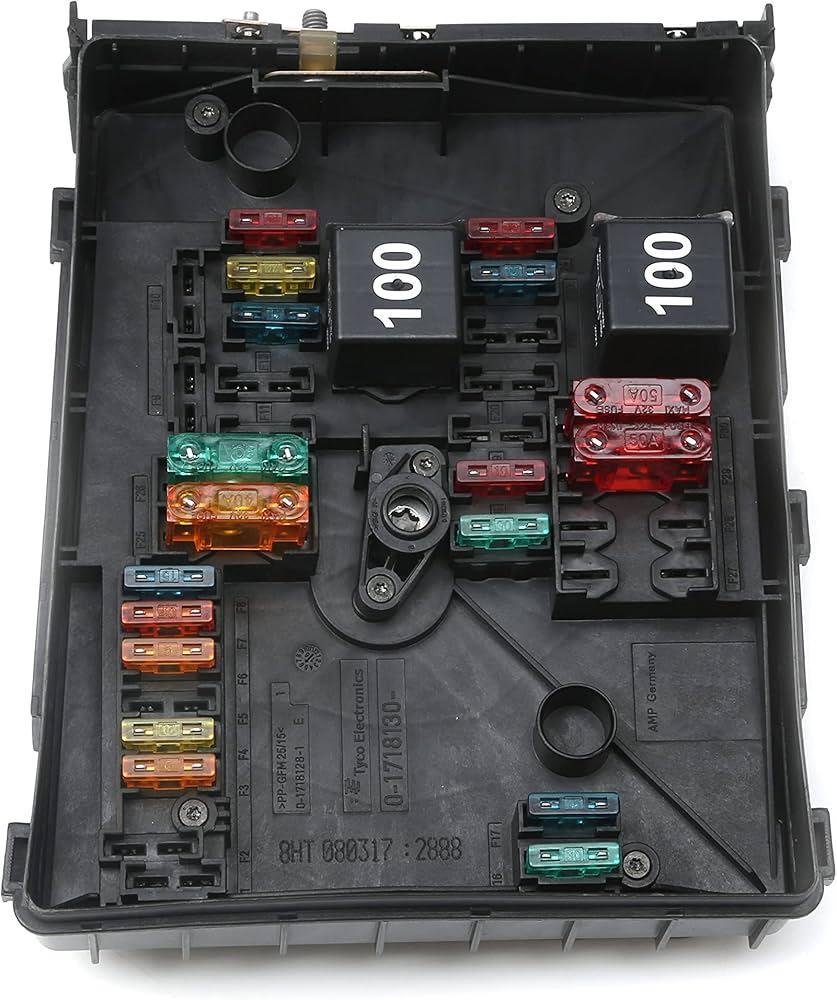

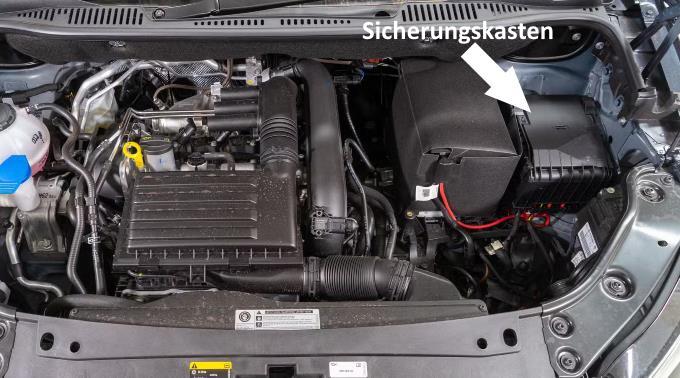

Der Sicherungskasten befindet sich hinter der Schutzabdeckung auf der rechten Seite.
Gesamtansicht.

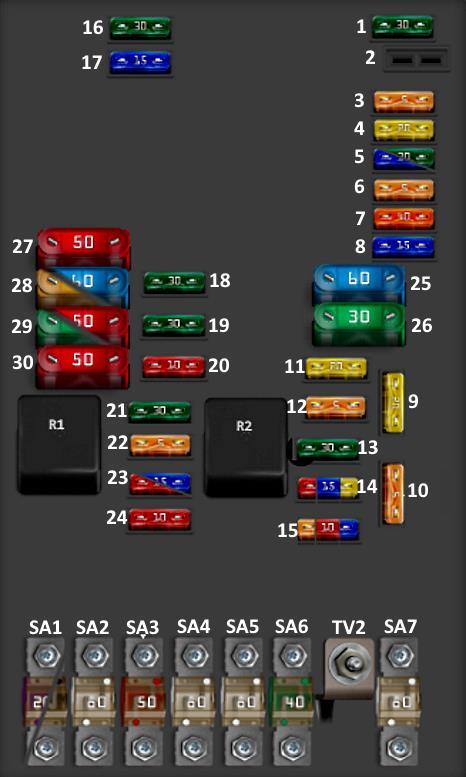

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Steuergerät für die Getriebeheizung | 30A
3. | Steuergerät für die Überwachung des Batteriezustands, Steuergerät für das elektrische Fahrzeugsystem | 5A
4. | ABS-Steuergerät, ABS-Hydraulikeinheit | 20A
5. | DSG-Getriebemechatronik (02E) mit 20-poligem Stecker | 15A
5. | DSG-Getriebemechatronik (0AM) mit 25-poligem Steckverbinder | 30A
6. | Vor Mai 2017: Kombiinstrument-Steuergerät, elektronisches Lenksäulensteuergerät; ab Juni 2017. [für Linkslenker]: Lichtschalter, Heckklappenlichtschalter (Camper), Heckklappenleuchte 1, Heckklappenleuchte 2, Regen- und Lichtsensor, Hupenrelais, Kombiinstrument-Steuergerät, Elektronisches Lenksäulensteuergerät, Notruf- und Kommunikationssteuergerät, Rückfahrkamera, Heckklappenleuchte (Camper), Heckklappenleuchte 1, Heckklappenleuchte 2; ab Juni 2017 [für Rechtslenker]: Steuergerät im Kombiinstrument, elektronisches Lenksäulensteuergerät, Dual-Band-Mobilfunk-Signalverstärker, Bluetooth-Mobilfunkantenne.| 5A
7. | Leistungsrelais Klemme 15: Sicherungskasten im Fahrgastraum (Nr. 9 bis Nr. 16 und Nr. 25 bis Nr. 27) | 40A
8. | Steuergerät mit Display für Radio mit Navigation, Steuergerät 1 für Informationselektronik, Radio, USB-Hub | 15A
9. | Steuergerät für Radantrieb | 20A
10. | Motorsteuergerät, Hauptrelais [Benzinmotor], Leistungsrelais Klemme 30 [Dieselmotor] | 5A
11. | Steuergerät Standheizung | 20A
12. | Diagnosedatenbus-Schnittstelle | 5A
13. | Motorsteuergerät [Ottomotor] | 15A
13. | Motorsteuergerät [Dieselmotor] | 30A
14. | [Dieselmotor, Abgasnorm Euro 6]: Einlassnockenwellen-Phasenverstellventil 1, Kraftstoffdruckregler, Kraftstoffdosierventil | 10A
14. | [Dieselmotor, Abgasnorm Euro 5, Euro 4]: Kraftstoffdruckregler, Kraftstoffdosierventil | 15A
14. | Zündspule, Zündspulen 1, 2, 3 und 4 mit Endstufe | 20A
15. | Kraftstoffpumpenrelais, elektrisches Kraftstoffpumpenrelais 2, Glühkerzensteuergerät; [Dieselmotor nach Abgasnorm Euro 5, Euro 4]: Heizungsrelais geringe Leistung, Heizungsrelais hohe Leistung | 5A
15. | Heizelement Lambdasonde, Heizelement Lambdasonde 1 nach Katalysator | 10A
15. | [Dieselmotor nach Emissionsklasse Euro 6]: Thermorelais niedriger Leistung, Thermorelais hoher Leistung; Steuergerät für NOx-Sonde, Steuergerät für NOx-Sonde 2, Heizelement für Lambdasonde; Einspritzdüsen für Zylinder 1, 2, 3 und 4 [1,6-Liter-Benzinmotor]. | 15A
16. | Steuergerät für das Bordnetz, Steuergerät für Scheinwerfer vorne rechts, Steuergerät für Scheinwerferentladungslampen vorne rechts, Steuergerät für Tagfahrleuchten und Seitenleuchten vorne rechts, Glühlampe für adaptives Beleuchtungssystem vorne rechts, Glühlampe für Nebelscheinwerfer vorne links oder vorne rechts, Glühlampe für Tagfahrlicht rechts, Glühlampe für Scheinwerfer vorne links, Glühlampe für Scheinwerfer hinten rechts, Glühlampe für Scheinwerfer vorne rechts, Glühlampe für Scheinwerfer hinten links, Glühlampe für Bremslicht links, Glühlampe für Rückfahrlicht rechts, Glühlampe für Rückfahrlicht links, Glühlampe für Fernlicht, Glühlampe für Abblendlicht rechts. | 30A
17. | Hupenrelais: Hochtonsignal | 15A
18. | Steuergerät für Sonderfahrzeuge | 30A
19. | Steuergerät für Scheibenwischermotor: Scheibenwischermotor | 30A
20. | Absperr- und Sicherheitsventil 1, 2, 3, 4 und 5 für Gasflasche | 10A
21. | [Dieselmotor, Abgasnorm Euro 6]: Kraftstoffpumpenrelais, Glühkerzensteuergerät; Heizelement Lambdasonde [Dieselmotor, Abgasnorm Euro 5, Euro 4]. | 10A
21. | Kraftstoffpumpen-Steuergerät [Ottomotor]; [Ottomotor 1,6 l]: Lambdasonden-Heizelement, Lambdasonden-Heizelement 1 nach Katalysator | 15A
21. | [Ottomotor 1,0 l]: Kraftstoffpumpen-Steuergerät, Bremssystem-Vakuumpumpe | 30A
22. | Bremslichtschalter, Kupplungspedalstellungssensor | 5A
23. | Luftmassenmesser, Ladedruckregelmagnetventil, AGR-Kühler-Umschaltventil, Öldruckregelventil, Zylinderkopfkühlkreislaufventil, Gasabschaltventilrelais, Hochdruckventil für Gasbetrieb, Ladeluftkühlpumpe | 10A
23. | Kraftstoffdruckregler, Ladeluftkühlpumpe | 15A
24. | Kühlerlüfter: Kühlerlüftersteuergerät; Relais für Reduktionsmitteldosiersystem: Reduktionsmittelstandssensor, Rekuperatorpumpe, Reduktionsmittelrückförderpumpe; Kanistermagnetventil 1, Einlassnockenwellenverstellventil 1, Auslassnockenwellenverstellventil 1, Gaseinspritzventil 1, 2, 3 und 4, Öldruckverstellventil, Kühlmittelumwälzpumpe 2, Ladeluftkühlpumpe, Heizungsumwälzpumpe | 10A
25. | ABS-Steuergerät, ABS-Hydraulikpumpe | 60A
26. | Steuergerät für die Fahrzeugelektrik, linker Frontscheinwerfer, Lampe für das adaptive Beleuchtungssystem des linken Frontscheinwerfers, Steuergerät für die Gasentladungslampe des linken Frontscheinwerfers, Steuergerät für das linke Tagfahrlicht und Steuergerät für die vorderen Seitenleuchten, Lampe für den linken oder rechten Nebelscheinwerfer, Lampe für Tagfahrlicht links, Lampe für rechten Frontscheinwerfer, Lampe für linken Rückscheinwerfer, Lampe für linken Frontscheinwerfer, Lampe für rechten Rückscheinwerfer, Bremsleuchte rechts, Rückfahrleuchte links, Fernlicht links, Abblendlicht links | 30A
27. | Glühkerzensteuergerät | 50A
28. | Sicherung 56 im Sicherungskasten des Fahrgastraums, Wechselrichter mit Steckdose 12V/230V | 40A
28. | Scheibenheizungsrelais: Scheibenheizelement | 60A
29. | Sonderfahrzeuge: Sicherung 18 und 19 im Sicherungskasten im Fahrgastraum | 30A
29. | Sonderfahrzeuge: Sicherung 39 im Innenraum-Sicherungskasten, Sicherung 51 im Innenraum-Sicherungskasten, Sicherungen 54 und 55 im Innenraum-Sicherungskasten, Sicherungen 59 und 60 im Innenraum-Sicherungskasten | 50A
30. | Fahrt mit Anhänger: Sicherungen 40, 41 und 42 im Sicherungskasten des Fahrgastraums | 50A
R1. | Hauptrelais, Leistungsrelais Klemme 30
R2. | Gasabsperrventilrelais
SA1. | Lichtmaschine (110A); Lichtmaschine (140A/180A) | 200A
SA1. | Lichtmaschine (140A/180A) | 400A
SA2. | Steuergerät der Servolenkung: Motor der Servolenkung | 80A
SA3. | Kühlerlüfter: Kühlerlüftersteuergerät, Kühlerlüfter, Kühlerlüfter 2 | 50A
SA4. | Kontaktentlastungsrelais X [nur Fahrzeuge ohne Climatronic]: Sicherungskasten Limousine: #20 - #24 und #43 - #53 | 80A
SA5. | Kabinen-Sicherungskasten: Nr. 20 - Nr. 24 und Nr. 43 - Nr. 53 | 80A
SA6. | Heizungsrelais mit niedriger Leistung: Heizelement der Zusatzluftheizung | 40A
SA7. | Leistungsstarkes Heizungsrelais: Heizelement für die Zusatzluftheizung | 80A
TV2. | Schutz aller Stromkreise im Motorraumblock
