Der Caddy ist ein leichtes Nutzfahrzeug, das 1980 von Volkswagen eingeführt wurde. Er wird in Europa und weltweit vertrieben. Das Modell umfasst drei Generationen: Die erste wurde von 1979 bis 1996 gebaut, die zweite von 1996 bis 2004. Die dritte Generation debütierte Ende 2004 auf der Amsterdam RAI (European Road Transport Show) und wurde bis 2020 produziert. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW Caddy (dritte Generation; Facelift; Typ 2K; Plattform A5 / PQ35). Baujahre: 2010, 2011, 2012, 2013, 2014, 2015.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

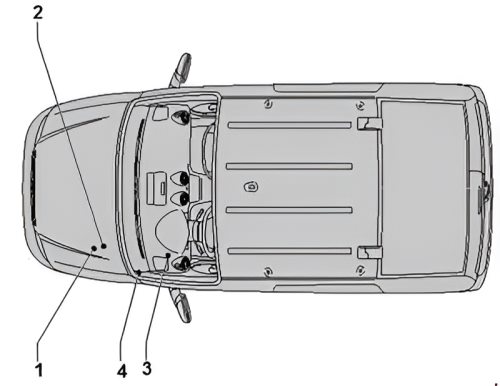

Alle Verteilerkästen
Komponenten: 1. Sicherungshalter A -SA- im Motorraum, zusätzlicher Relaisträger unter der E-Box; 2. Sicherungshalter B -SB- im Motorraum; 3. Sicherungshalter C -SC- im Innenraum links unter der Schalttafel; 4. Relaisträger im Fußraum auf der Fahrerseite
Im Innenraum
Hier befinden sich drei Sicherungshalter, die zur Absicherung der verschiedenen Fahrzeugstromkreise dienen.

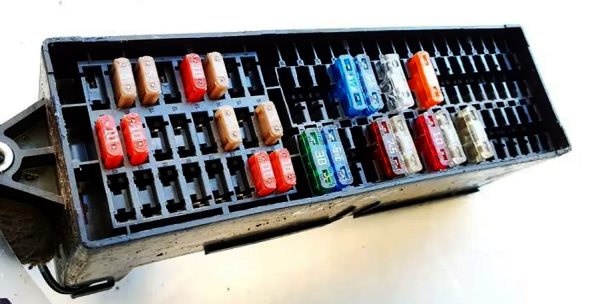

Sicherungskasten

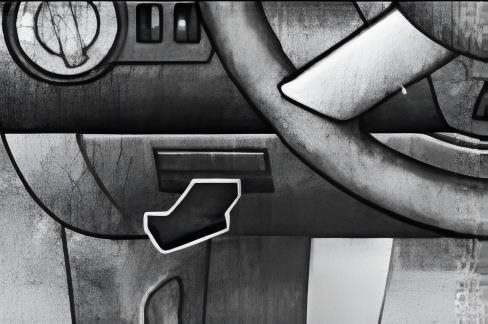

Dieser befindet sich hinter dem Ablagefach auf der Fahrerseite.
Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Stromstärke
1-8. | Nicht belegt
9. | -Sonderfahrzeuge-: Steckverbindung, 10-polig -T10l-, Pin 4 (Schnittstelle für externe Nutzung), Steckverbindung, 4-polig -T4aa-, Pin 1 3) | 10A
10. | Kraftstoffpumpenrelais -J17-, Hauptrelais -J271-, Steuergerät für Erdgasantrieb -J659-, Relais für Spannungsversorgung der Klemme 50 -J682-, Anlasserrelais 1 -J906-, Spannungsstabilisator -J532-, Diagnose-Interface für Datenbus -J533-, Motorsteuergerät -J623- | 5A
11. | Steuergerät für Einparkhilfe -J446-, Steuergerät für Parklenkassistent -J791- | 5A
12. | -Sonderfahrzeuge-: Spiegel-Taxameter -G511-, Taxameter -G41- / -Sonderfahrzeuge- 3): Steckverbindung, 2-polig -T2ac-, Pin 1; Steckverbindung, 28-polig -T28b-, Pin 13 / -Sonderfahrzeuge- 4): Steckverbindung, 8-polig -T8k-, Pin 8; Steckverbindung, 28-polig -T28a-, Pin 20; Steckverbindung, 28-polig -T28b-, Pin 20 | 5A / 10A 3) / 20A 4)
13. | Bremslichtschalter -F- 3); Einsteller für Leuchtweitenregulierung -E102-; Taster für Start-Stopp-Betrieb -E693-; Taster für Reifenkontrollanzeige -E492-; Taster für ASR und ESP -E256-; Steuergerät für Lenkhilfe -J500-; Steuergerät für Anhängererkennung -J345-; Steuergerät für Allradantrieb -J492-; Steuergerät für ABS -J104-; Steuergerät für Wählhebel -J587-; Mechatronik für Doppelkupplungsgetriebe -J743-; Stellmotor für Leuchtweitenregulierung links -V48-; Stellmotor für Leuchtweitenregulierung rechts -V49-; Steuergerät für Kurvenlicht und Leuchtweitenregulierung -J745- | 7,5A
14. | Schalter für Rückfahrleuchten -F4-; Luftmassenmesser -G70-; Relais für Standheizungsbetrieb -J485-; Steuergerät im Kombiinstrument -J285-; Heizwiderstand für Kurbelgehäuseentlüftung -N79-; Magnetventil 1 für Aktivkohlebehälter -N80-; Diagnoseanschluss -U31-, Steckverbindung, 16-polig -T16- (Pin 1) | 10A
15. | Steuergerät für Airbag -J234-; Kontrollleuchte für Airbag aus, Beifahrerseite -K145- | 5A
16. | Lichtschalter -E1-; Regler für Heizung und Betriebsart -E16-; Sensor für Luftqualität -G238-; Hochdruckgeber -G65-; Ölstands- und Öltemperaturgeber -G266-; automatisch abblendbarer Innenspiegel -Y7- | 5A
17. | Nicht belegt
18. | -Sonderfahrzeuge-: Funkempfänger für Taxi-Alarm -J601-; Steckverbindung, 10-polig -T10l-, Pin 6 (Schnittstelle für externe Nutzung) | 10A
19. | -Sonderfahrzeuge-: Radio -R8-; Spiegel-Taxameter -G511-; Funkempfänger für Taxi-Alarm -J601-; Taxameter -G41-; Drucker -R98-; Steckverbindung, 10-polig -T10l-, Pin 7 (Schnittstelle für externe Nutzung) | 10A
20. | Zigarettenanzünder -U1- (ab 11.2012) 7) | 20A
21. | Lichtschalter -E1-; Regler für Heizung und Betriebsart -E16-; Sensor für Regen- und Lichterkennung -G397-; Relais für Heckscheibenheizung -J9-; Steuergerät für Climatronic -J255-; Steuergerät für Klimaanlage -J301-; Relais für Signalhorn -J413-; Funkempfänger für Wasserzusatzheizung -R149-; Steuergerät für Wählhebel -J587-; Diagnoseanschluss -U31-, Steckverbindung, 16-polig -T16-, Pin 16; Schalter für Innenleuchten -E599- (Camper); Fondinnenleuchte -W43- (Camper) | 10A
22. | Steuergerät für Bordnetz -J519- (T52b/42) 2) | 10A
23. | -Sonderfahrzeuge-: Schalter für Taxi-Innenleuchte -E115-; Schalter für Taxi-Schild -E138-; Steckverbindung, 10-polig -T10l-, Pin 1 (Schnittstelle für externe Nutzung) (5A) / -Sonderfahrzeuge-: Steckverbindung, 3-polig -T3ak-, Pin 1 3); Relais für Warnblinklicht -J630- 4) (10A) | 5A / 10A
24. | Sensor für Innenraumüberwachung -G273-; Neigungssensor -G384-; Sensor für Diebstahlwarnanlage -G578-; Alarmsignal -H12-; Steuergerät für Bordnetz -J519- (T52c/1) | 5A
25. | Leistungsendstufe für Scheinwerfer links -J667- | 10A
26. | Leistungsendstufe für Scheinwerfer rechts -J668- | 10A
27. | Nicht belegt
28. | 12-V-Steckdose 3 -U19- im Laderaum | 20A
29. | Scheibenwischermotor für Heckscheibe -V12- | 15A
30. | Nicht belegt
31. | Regler für Heizung und Betriebsart -E16-; Heizwiderstand für Spritzdüse links -Z20-; Heizwiderstand für Spritzdüse rechts -Z21- | 5A
32. | Nicht belegt
33. | Steuergerät für Klimaanlage -J301-; Regler für Heizung und Betriebsart -E16- | 40A
34. | Nicht belegt
35. | -Sonderfahrzeuge- 3): Innenleuchte für Hochdach hinten -W41-, Innenleuchte für Hochdach mitte -W42- | 10A
36. | Nicht belegt
37. | Nicht belegt
38. | Nicht belegt
39. | -Sonderfahrzeuge-: Steckverbindung, 10-polig -T10ai-, Pin 1 3) (20A) / -Sonderfahrzeuge-: Steckverbindung, 4-polig -T4ad-, Pin 1 4) (30A) | 20A / 30A
40. | Steuergerät für Anhängererkennung -J345- | 20A
41. | Steuergerät für Anhängererkennung -J345- | 20A
42. | Steuergerät für Anhängererkennung -J345- | 20A
43. | Kraftstoffpumpenrelais -J17-; Relais für elektrische Kraftstoffpumpe 2 -J49-; Zusatzkraftstoffpumpe -V393- | 15A
44. | Steuergerät für Frischluftgebläse -J126-; Frischluftgebläse -V2- | 40A
45. | Relais für Scheinwerferreinigungsanlage -J39-; Pumpe für Scheinwerferreinigungsanlage -V11- | 20A
46. | Steuergerät für Bordnetz -J519- (T52b/42) 1); Handschuhfachleuchte -W6-; Gepäckraumleuchte -W3-; Innenleuchte vorn -W1-; Fondinnenleuchte -W43- (10A) / Steuergerät für Fahrertür -J386- 2) (30A) | 10A / 30A
47. | Zigarettenanzünder -U1- (Sicherung bis 10.2012) 6); Entlastungsrelais für X-Kontakt -J59- 7) 8); Sicherungshalter C -SC- (-SC28- bis -SC33-) 7) 8) | 30A
48. | Steuergerät für Sitzheizung -J774- | 30A
49. | Steuergerät für Beifahrertür -J387-; Steuergerät für Fahrertür -J386- 1) | 30A
50. | Steuergerät für Bordnetz -J519- (T52b/1); Scheibenwischermotor für Heckscheibe -V12-; Waschpumpe für Scheiben- und Heckscheibe -V59-; Scheinwerferreinigungsanlage-Pumpe -V5- | 20A
51. | Relais für Stromversorgung des Anhängers -J941-; Steckdose für Anhängerbetrieb -U10- (T13/10) (15A) / -Sonderfahrzeuge-: Steckverbindung, 10-polig -T10ai-, Pin 4; Steckverbindung, 10-polig -T10ai-, Pin 5 (30A) | 15A / 30A
52. | Relais für Heckscheibenheizung -J9-; Beheizbare Heckscheibe (Flügeltür links) -Z26-; Beheizbare Heckscheibe -Z1-; Beheizbare Heckscheibe (Flügeltür rechts) -Z27-; Relais für Frischluftgebläse -J13-; Vorwiderstand für Frischluftgebläse mit Überhitzungssicherung -N24-; Frischluftgebläse -V2- | 25A
53. | 12-V-Steckdose -U5- in der Mittelkonsole hinten (15A) 6) / 12-V-Steckdose 2 -U18- in der Seitenwand hinten links (20A) 7) | 15A 6) / 20A 7)
54. | -Sonderfahrzeuge- 4): Relais 1 für Dachlüfter -J180- | 15A
55. | -Sonderfahrzeuge- 4): Steckverbindung, 8-polig -T8m-, Pin 4 und Steckverbindung, 8-polig -T8n-, Pin 4 | 15A
56. | Nicht belegt
57. | Steuergerät im Kombiinstrument -J285- 5); Steuergerät für Lenksäulenelektronik -J527- 5) | 5A
58. | Steuergerät für Bedienungselektronik des Mobiltelefons -J412- 5) | 5A
59. | -Sonderfahrzeuge-: Schalter für Tagfahrlicht -E652-; Schalter für Motorstart -E489-; Schalter für Radio -E72-; Unfalldatenspeicher -J754- | 5A
60. | -Sonderfahrzeuge-: Steckverbindung, 3-polig -T3al-, Pin 1 | 30A
Videoanleitung für den Zugang zum Sicherungskasten.

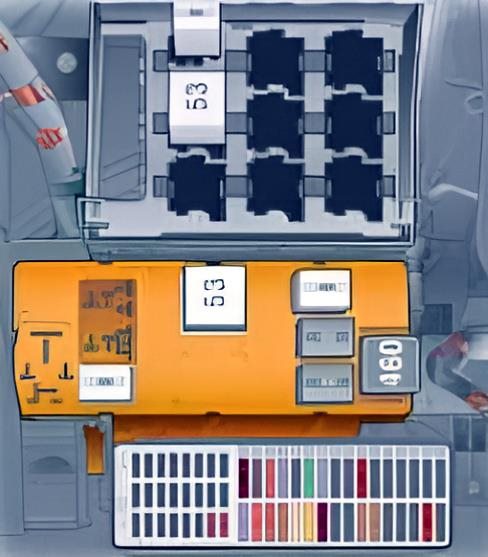

Relaiskasten Nr. 1
Er befindet sich oberhalb des Sicherungskastens (Position 3 auf der Abbildung am Anfang dieses Artikels).
Belegungsplan
Nr. | Beschreibung
Untere Relaisplatte
1. | Entlastungsrelais für X-Kontakt -J59- (644) (bis Oktober 2011) / Relais für Standheizungsbetrieb -J485- (645) (ab November 2011)
2. | Spannungsversorgungsrelais Klemme 15 -J329- (645) (bis Oktober 2011) / Relais für große Heizleistung -J360- (644) (ab November 2011)
3. | Relais für beheizbare Heckscheibe -J9- (645) (bis Oktober 2011) / Relais für kleine Heizleistung -J359- (645) (ab November 2011)
4. | Frischluftgebläserelais -J13- (646) / Relais für Stromversorgung Anhänger -J941- (646) (ab Mai 2012, nur Rechtslenker)
5. | Anlasserrelais 2 -J907- (507) (bis Oktober 2011) / Relais für Blinklicht -J630- (645) (ab November 2011) / Relais für Stromversorgung Anhänger -J941- (646) (ab Mai 2012, nur Linkslenker)
Obere Relaisplatte
1.1. | Relais für Signalhorn -J413- (646)
1.2. | Relais für Scheinwerferreinigungsanlage -J39- (646)
2. | Kraftstoffpumpenrelais -J17- (646)
3. | Relais für Spannungsversorgung der Klemme 50 -J682- (645) / Anlasserrelais 1 -J906- (645) (ab November 2011)
4. | Relais für Standheizungsbetrieb -J485- (645) (bis Oktober 2011) / Entlastungsrelais für X-Kontakt -J59- (644) (ab November 2011) / Relais für beheizbare Heckscheibe -J9- (645) (ab Mai 2012)
5. | Relais für Kraftstoffvorlauf -J643- (646)
6. | Anlasserrelais 2 -J907- (507) (ab November 2011)
7. | Relais für große Heizleistung -J360- (644) (bis Oktober 2011) / Spannungsversorgungsrelais Klemme 15 -J329- (645) (ab November 2011)
8. | Relais 2 für elektrische Kraftstoffpumpe -J49- (646) / Kraftstoffpumpenabschaltrelais -J333- (646)
9. | Relais für kleine Heizleistung -J359- (645) (bis Oktober 2011) / Relais für beheizbare Heckscheibe -J9- (645) (ab November 2011) / Entlastungsrelais für X-Kontakt -J59- (ab Mai 2012)

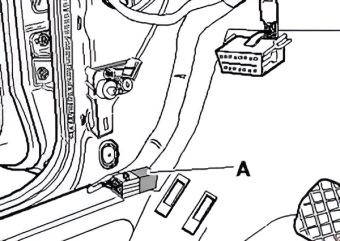

Relaiskasten Nr. 2
Befindet sich im Fußraum auf der Fahrerseite (Position 4 auf der Abbildung am Anfang dieses Artikels).
- Schaltrelais 1 des Dachlüfters -J180-
- Fernbedienungseinheit der Taxi-Diebstahlwarnanlage -J601-
Im Motorraum
Hier befinden sich zwei Einheiten zur Absicherung der Fahrzeugstromkreise.

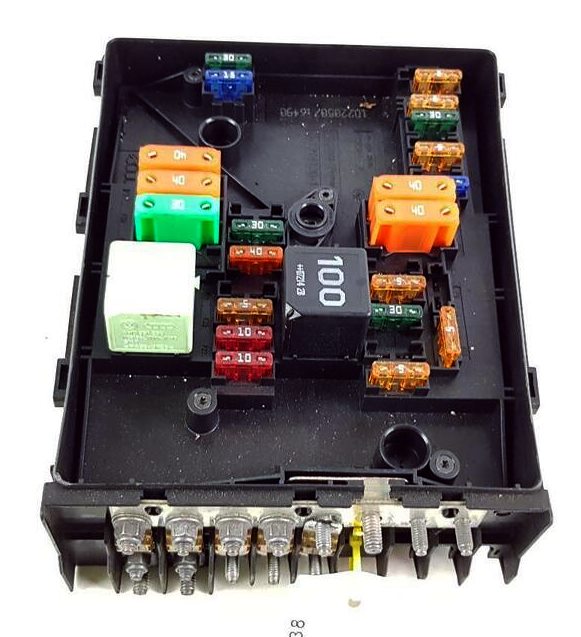

Sicherungskasten

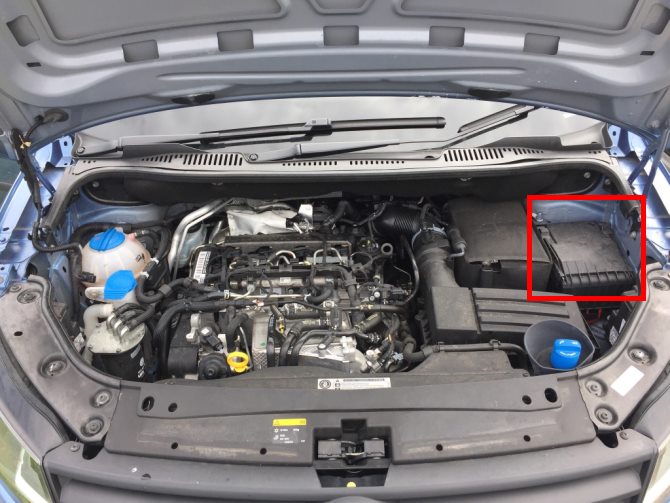

Befindet sich neben der Batterie unter einer Schutzabdeckung.
Gesamtansicht.

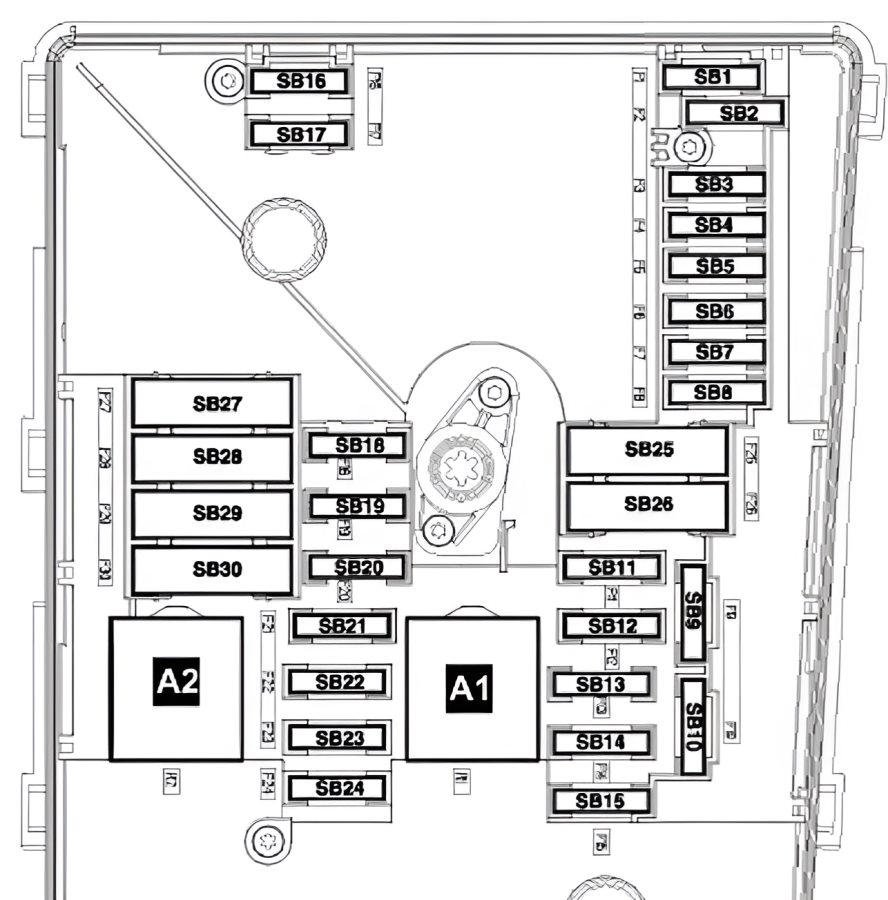

Belegungsplan
Nr. | Beschreibung | Ampere
SB1. | Leer
SB2. | Steuergerät für Mechatronik des Direktschaltgetriebes (DSG) -J743- | 30 A
SB3. | Bordnetzsteuergerät -J519- (T52a/24) / Steuergerät für Batterieüberwachung -J367- | 5 A
SB4. | Steuergerät für ABS -J104- / Hydraulikeinheit für ABS -N55- | 20 A
SB5. | Steuergerät für DSG-Mechatronik -J743- | 15 A
SB6. | Steuergerät für Lenksäulenelektronik -J527- / Steuergerät im Kombiinstrument -J285- | 5 A
SB7. | Spannungsversorgungsrelais Klemme 15 -J329- / Sicherungshalter im Innenraum (Sicherungen Nr. 9 bis 16 und Nr. 25 bis 27) | 40 A
SB8. | Steuergerät für Anzeige von Radio-Navigationssystem -J503-, Steuergerät für Radio und Navigationssystem -R-, Spannungsstabilisator -J532- 3), Sicherungen Nr. 57 und Nr. 58 im Sicherungshalter im Innenraum | 15 A
SB9. | Hauptrelais -J271- / Steuergerät für Bedienungselektronik des Mobiltelefons -J412- 4) | 5 A
SB10. | Motorsteuergerät -J623- / Relais für Spannungsversorgung der Motorelektronik -J757- | 5 A
SB11. | Steuergerät für Zusatzheizung -J364- | 30 A
SB12. | Diagnose-Interface für Datenbus -J533- | 5 A
SB13. | Motorsteuergerät -J623- (Benzin: 15 A / Diesel: 30 A) | 15 A / 30 A
SB14. | Regelventil für Kraftstoffdruck -N276- (Diesel) und Kraftstoffdosierventil -N290- (Diesel) 15 A / Zündspule -N152-, Zündspule 1 mit Leistungsendstufe -N70-, Zündspule 2 mit Leistungsendstufe -N127-, Zündspule 3 mit Leistungsendstufe -N291-, Zündspule 4 mit Leistungsendstufe -N292- 20 A | 15 A / 20 A
SB15. | Relais für kleine Heizleistung -J359- (Diesel), Relais für große Heizleistung -J360- (Diesel), Kraftstoffpumpenrelais -N17-, Relais 2 für elektrische Kraftstoffpumpe -J49-, Steuergerät für Glühzeitautomatik -J179- 5 A /// Heizung für Lambdasonde -Z19-, Heizung für Lambdasonde 1 nach Katalysator -Z29-, Relais für kleine Heizleistung -J359-, Relais für große Heizleistung -J360-, Kraftstoffpumpenabschaltrelais -J333- 2), Gaseinblasventil 1 -N366- 1), Gaseinblasventil 2 -N367- 1), Gaseinblasventil 3 -N368- 1), Gaseinblasventil 4 -N369- 1) 10 A /// Hochdruckventil für Gasbetrieb -N372- 2), Gasflaschenventil -N495- 2), Geber für Kraftstoffvorratsanzeige -G707- 2), Gaseinblasventil 1 -N366- 2), Gaseinblasventil 2 -N367- 2), Gaseinblasventil 3 -N368- 2), Gaseinblasventil 4 -N369- 2) 15 A | 5 A / 10 A / 15 A
SB16. | Bordnetzsteuergerät -J519- (T52c/42), Glühlampe für Nebelscheinwerfer rechts -L23-, Glühlampe für Nebelscheinwerfer links -L46- oder Glühlampe für Nebelscheinwerfer rechts -L47-, Glühlampe für adaptives Lichtsystem rechts -L149-, Glühlampe für Tagfahrlicht rechts -L175-, Glühlampe für Standlicht vorn links -M1-, Glühlampe für Schlussleuchte rechts -M2-, Glühlampe für Bremsleuchte links -M9-, Glühlampe für Blinkleuchte vorn rechts -M7-, Glühlampe für Blinkleuchte hinten links -M6-, Glühlampe für Abblendlicht rechts -M31-, Glühlampe für seitliche Blinkleuchte links -M18-, Glühlampe für hochgesetzte Bremsleuchte -M25-, Glühlampe für Rückfahrscheinwerfer rechts -M17-, Glühlampe für Fernlicht rechts -M32- | 30 A
SB17. | Relais für Signalhorn -J413- | 15 A
SB18. | Steuergerät für Sonderfahrzeuge -J608- | 30 A
SB19. | Steuergerät für Scheibenwischermotor -J400- | 30 A
SB20. | Tankabsperrventil 1 -N361- 1), Tankabsperrventil 2 -N362- 1), Tankabsperrventil 3 -N363- 1), Tankabsperrventil 4 -N429- 1), Tankabsperrventil 5 -N430- 1), Umwälzpumpe für Kühlmittel -V50- | 10 A
SB21. | Heizung für Lambdasonde -Z19- (Diesel) 10 A / Steuergerät für Kraftstoffpumpe -J538-, Heizung für Lambdasonde -Z19-, Heizung für Lambdasonde 1 nach Katalysator -Z29- 15 A | 10 A / 15 A
SB22. | Kupplungspedalstellungssensor -G476-, Bremslichtschalter -F- 5) | 5 A
SB23. | Relais für Zusatzkühlmittelpumpe -J496- 5 A / Luftmassenmesser -G70- (Diesel), Magnetventil für Ladedruckbegrenzung -N75- (Diesel), Umschaltventil für Kühler der Abgasrückführung -N345- (Diesel), Steuergerät für Gasbetrieb -J659-, Relais für Tankabsperrventile -J908- 1), Hochdruckventil für Gasbetrieb -N372- 1) 10 A / Regelventil für Kraftstoffdruck -N276- 15 A | 5 A / 10 A / 15 A
SB24. | Steuergerät für Kühlerlüfter -J293-, Relais für Sekundärluftpumpe -J299-, Relais für Zusatzkühlmittelpumpe -J496-, Magnetventil 1 für Aktivkohlebehälter -N80-, Kühlmittelregelventil -N515-, Ventil für Saugrohrumschaltung -N156-, Kühlmittelumwälzpumpe 2 -V178-, Einspritzventil für Zylinder 1 -N30- 1), Einspritzventil für Zylinder 2 -N31- 1), Einspritzventil für Zylinder 3 -N32- 1), Einspritzventil für Zylinder 4 -N33- 1) | 10 A
SB25. | Hydraulikpumpe für ABS -V64- / Steuergerät für ABS -J104- | 40 A
SB26. | Bordnetzsteuergerät -J519- (T52a/1), Glühlampe für adaptives Lichtsystem links -L148-, Glühlampe für Nebelscheinwerfer links -L22-, Glühlampe für Nebelscheinwerfer links -L46- oder Nebelscheinwerfer rechts -L47-, Glühlampe für Tagfahrlicht links -L174-, Glühlampe für Standlicht vorn rechts -M3-, Glühlampe für Rückfahrscheinwerfer links -M16-, Blinkleuchte vorn links -M5-, Blinkleuchte hinten rechts -M8-, Glühlampe für Bremsleuchte rechts -M10-, Glühlampe für Schlussleuchte hinten links -M4-, Glühlampe für Abblendlicht links -M29-, Blinkleuchte rechts -M19-, Glühlampe für Fernlicht links -M30- | 30 A
SB27. | Motor für Sekundärluftpumpe -V101- 40 A / Steuergerät für Glühzeitautomatik -J179- 50 A | 40 A / 50 A
SB28. | Leer
SB29. | Sicherungen Nr. 18, 19 im Sicherungshalter im Innenraum 30 A / Sicherungen Nr. 35, 39, 54, 55, 59, 60 im Sicherungshalter im Innenraum 50 A | 30 A / 50 A
SB30. | Sicherungshalter im Innenraum (Absicherung der Stromkreise Nr. 40 bis 42) | 50 A
A1. | Hauptrelais -J271- (100/ 458), Relais für Spannungsversorgung der Motorelektronik -J757- (100/ 458)
A2. | Relais für Tankabsperrventile -J908- (100), Relais für Zusatzkühlmittelpumpe -J496- (100), Relais für Sekundärluftpumpe -J299- (100), Steckbrücke -TV23-.

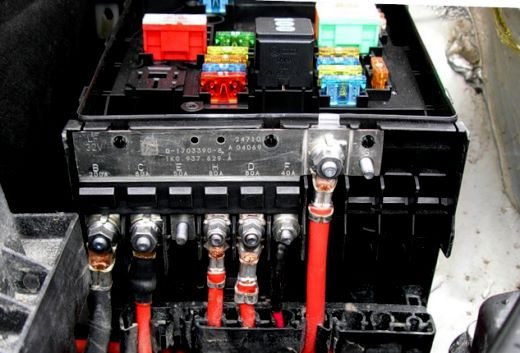

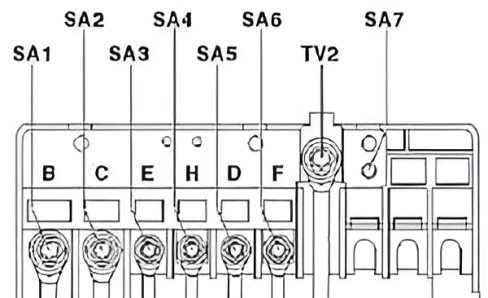

Hochstromsicherungen
Position 1 auf der Abbildung am Anfang dieses Artikels.
Sie befinden sich an der Stirnseite des Sicherungskastens.
Belegungsplan
Nr. | Beschreibung | Ampere
SA1. | Drehstromgenerator -C- | 150 A
SA2. | Steuergerät für Lenkhilfe -J500- / Motor für Elektrolenkung -V187- | 80 A
SA3. | Steuergerät für Kühlerlüfter -J293- | 50 A
SA4. | Entlastungsrelais für X-Kontakt -J59- / Sicherungshalter im Innenraum (Absicherung der Stromkreise Nr. 28 bis 33) | 80 A
SA5. | Sicherungshalter im Innenraum (Absicherung der Stromkreise Nr. 20 bis 24 und Nr. 43 bis 53) | 80 A
SA6. | Relais für kleine Heizleistung -J359- | 40 A
SA7. | Relais für große Heizleistung -J360- | 80 A
