Der VW Touareg ist ein mittelgroßes SUV, das seit 2002 von Volkswagen produziert wird. Derzeit läuft das Fahrzeug im Werk Bratislava vom Band. Nach dem Typ 82 (Kübelwagen) und dem Iltis ist das Modell das dritte SUV in der Geschichte der Marke. Die dritte Generation des Fahrzeugs basiert auf der MLB-Plattform des Volkswagen-Konzerns. Dieser Artikel beschreibt die Sicherungsbelegung des VW Touareg (dritte Generation, Baureihe CR). Baujahre: 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungsträger. Die Absicherungen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Kofferraum

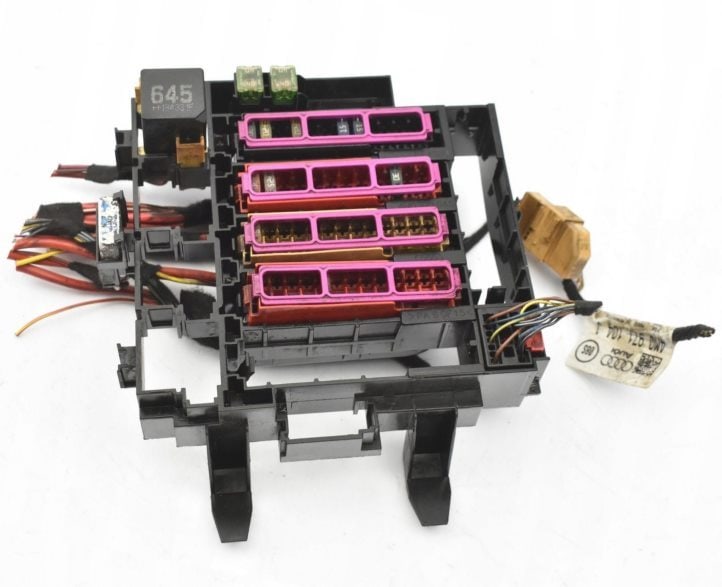

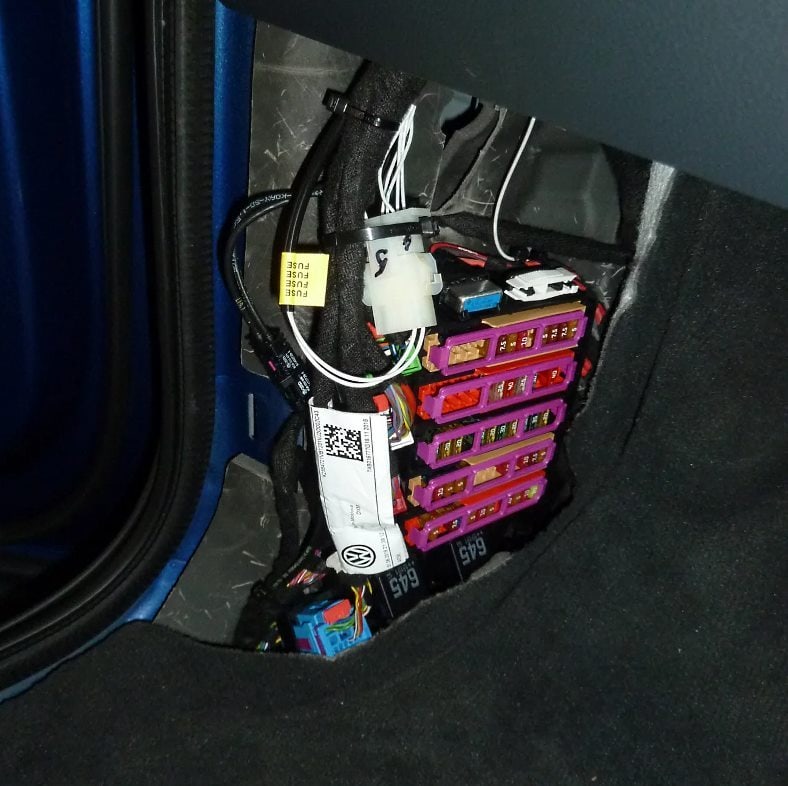

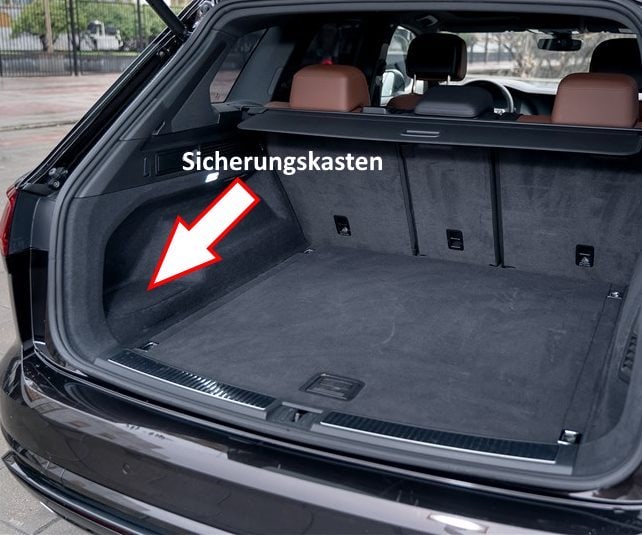

Der Sicherungsträger befindet sich hinter der Seitenverkleidung auf der linken Seite des Kofferraums.
Die Abbildung dient lediglich als Beispieldarstellung.

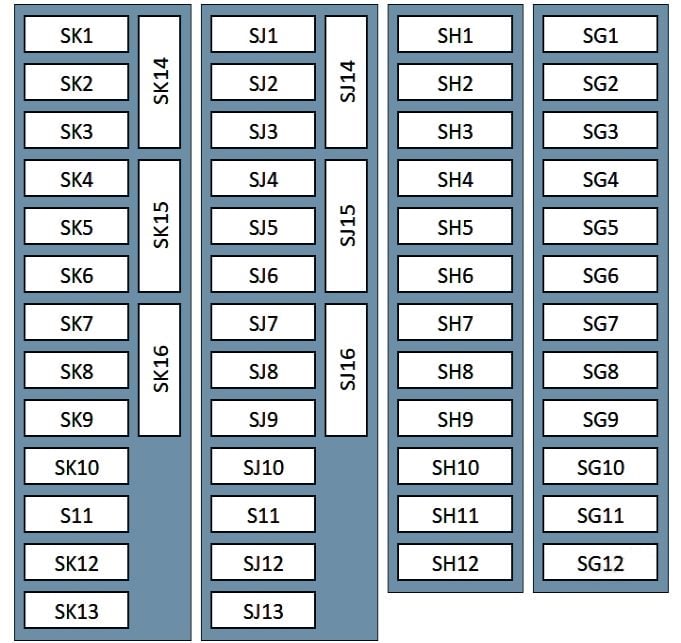

Belegungsplan
Nr. | Beschreibung | Absicherung
SG1. | Stellmotor für Kühlerjalousie, Hochvolt-Zuheizer, Expansionsventil für Kältemittel 2, Sensor für Kältemitteldruck und -temperatur 1 und 2 | 10A
SG2. | Nicht belegt
SG3. | Nicht belegt
SG4. | Nicht belegt
SG5. | Steuergerät für adaptive Luftfederung | 15A
SG6. | Getriebesteuergerät | 15A
SG7. | Tankklappenverriegelung, Bordnetzsteuergerät 2, Heckrollo, Zuziehhilfe, KESSY | 20A
SG8. | Bedienungs- und Anzeigeeinheit für Klimaanlage hinten, Steuergerät für Sitzheizung hinten (außer eHybrid)
SG9. | Nicht belegt
SG10. | Steuergerät für Anhängererkennung | 25A
SG11. | Steuergerät für Heckklappe | 30A
SG12. | Steuergerät für Frischluftgebläse hinten | 20A
SH1. | Bordnetzsteuergerät 2, Schlussleuchte links | 20A
SH2. | Nicht belegt
SH3. | Wechselrichter mit Steckdose (12 V auf 230 V), Steuergerät für Reduktionsmittel-Dosiersystem (AdBlue), Heizung für SCR-System, Heckspoiler | 30A
SH4. | Bedienungs- und Anzeigeeinheit für Klimaanlage hinten | 10A
SH5. | Steuergerät für Anhängererkennung | 25A
SH6. | Steuergerät für Anhängererkennung (Schwenkmotor) | 30A
SH7. | Steuergerät für Anhängererkennung (Ladeleitung, elektrische Entriegelung) | 15A
SH8. | Nicht belegt
SH9. | Steuergerät für Anhängererkennung (Anhängersteckdose) | 15A
SH10. | Differenzialsperre
SH11. | Nicht belegt
SH12. | Steuergerät für Reduktionsmittel-Dosiersystem, Heizung für SCR-System (außer eHybrid) | 25A
SJ1. | Zusatzsteuergerät für Fahrerassistenzsysteme | 15A
SJ2. | Antennenverstärker für Mobiltelefon | 5A
SJ3. | Nicht belegt
SJ4. | Spurwechselassistent | 5A
SJ5. | Infotainmentsystem
SJ6. | Reifendruckkontrollsystem | 5A
SJ7. | Fahrerassistenzsysteme | 15A
SJ8. | Funkempfänger für Standheizung | 5A
SJ9. | DVD-Laufwerk
SJ10. | TV-Tuner, PTM | 5A
SJ11. | Dachantenne (Parklenkassistent) | 5A
SJ12. | Steuergerät für Garagentoröffner | 5A
SJ13. | Steuergerät für Rückfahrkamerasystem | 5A
SJ14. | Bordnetzsteuergerät 2, Schlussleuchte rechts | 20A
SJ15. | Nicht belegt
SJ16. | Steuergerät für digitales Soundsystem | 40A
SK1. | Steuergerät für aktiven Wankausgleich | 5A
SK2. | Wartungsstecker für Hochvoltsystem | 7,5A
SK3. | Relais für Kühlmittelpumpe der Hochvoltbatterie | 10A
SK4. | Leistungs- und Steuerelektronik für Elektroantrieb | 7,5A
SK5. | Bremskraftverstärker (inkl. eHybrid) | 5A
SK6. | Sitzbelüftung
SK7. | Nicht belegt
SK8. | Klimakompressor mit Magnetkupplung und Regelventil | 5A
SK9. | DC/DC-Spannungswandler (48 V auf 12 V) / Batterie | 10A
SK10. | Hochvoltbatterie 1 | 5A
SK11. | Ladegerät 1 für Hochvoltbatterie | 7,5A
SK12. | Nicht belegt
SK13. | Nicht belegt
SK14. | Relais für kennfeldgesteuerte Kühlmittelpumpe
SK15. | Nicht belegt
SK16. | Nicht belegt

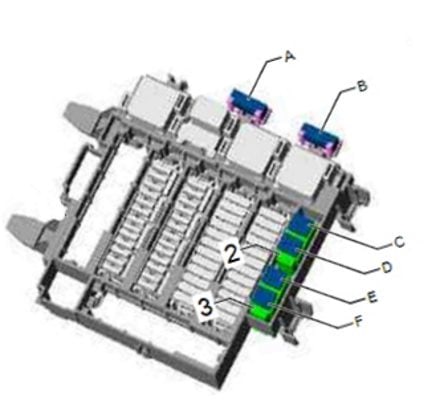

Zusätzliche Sicherungen:
A - Steuergerät für Beifahrersitzverstellung mit Memory-Funktion (Rechtslenker) 15A
B - Nicht belegt
C - Relais für Heckscheibenheizung 30A
D - Kompressorelektronik für adaptive Luftfederung 40A
E - Nicht belegt
F - Nicht belegt
Im Innenraum des Fahrzeugs
Hier befinden sich zwei Sicherungsträger, die zur Absicherung der Fahrzeugstromkreise dienen.
Sicherungskasten Nr. 1
Die genaue Einbaulage ist abhängig davon, ob es sich um ein links- oder rechtsgelenktes Fahrzeug handelt.

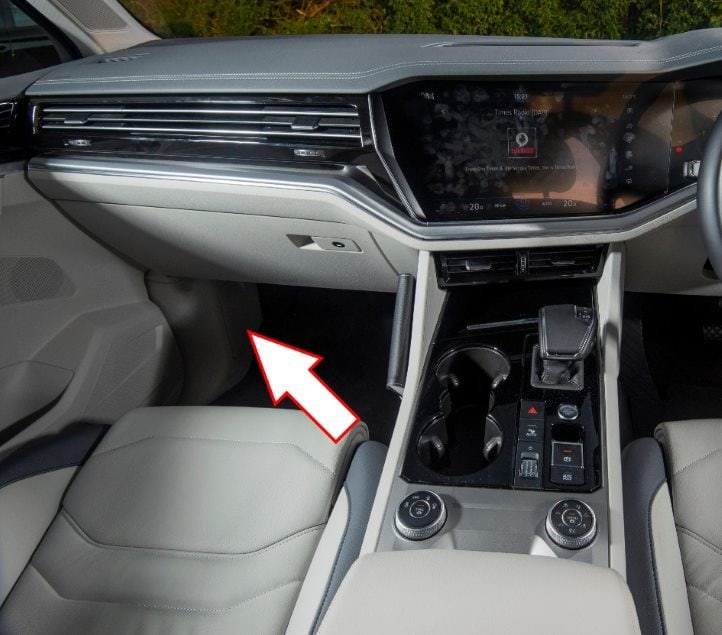

Bei Rechtslenkern befindet sich der Sicherungsträger im Fußraum auf der Beifahrerseite.
Beispieldarstellung des Zugangs.

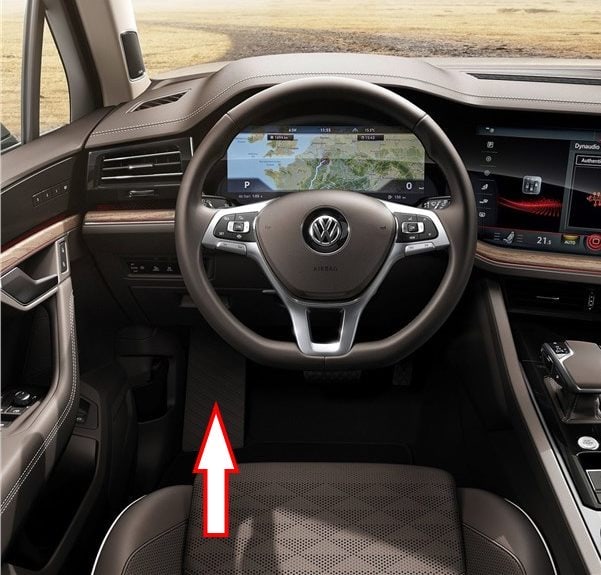

Bei Linkslenkern befindet sich der Sicherungsträger im Fahrerfußraum. Um an diesen zu gelangen, muss die Abdeckung mit einem Schlitzschraubendreher entfernt werden.
Belegungsplan

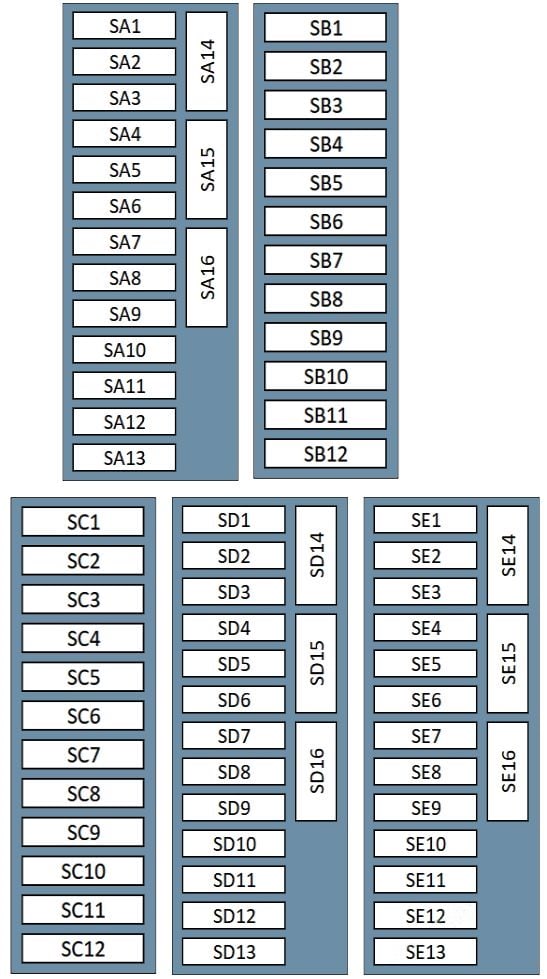

Rechtslenker

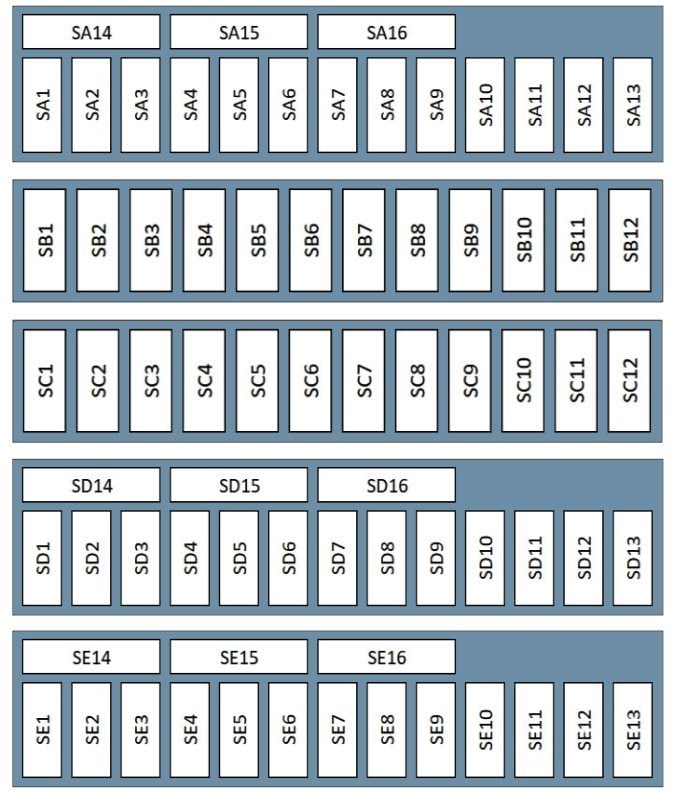

Linkslenker
Nr. | Beschreibung | Absicherung
SA1. | Nicht belegt
SA2. | Umwälzpumpe, Luftmassenmesser, Heizwiderstand für Kurbelgehäuseentlüftung, Kühlmittelumwälzpumpe | 10A
SA3. | Stellmotor für Kühlerjalousie
SA4. | Steuergerät für Abgasklappe, Partikelsensor, Steuergerät für NOx-Sensor, Umwälzpumpe, Pumpe für Standheizung, Absperrventil für Kraftstofftank | 10A
SA5. | Bremslichtschalter | 5A
SA6. | Kennfeldgesteuertes Motorkühlthermostat, Steller für Nockenwellenverstellung Einlass (Zyl. 1–4), Magnetventile für elektrohydraulische Motorlager links und rechts, Kühlmittelpumpe, Kühlmittelventil Zylinderkopf, Umschaltventil für AGR-Kühler, Bypassventil für Abgasrückführung, Druckregelventil, Getriebeölventil 2, Steller für Nockenwellenverstellung (Zyl. 1–8) | 7,5A / 15A
SA7. | Lambdasonde 2 nach Partikelfilter, Lambdasonde 1 nach Katalysator, Luftmassenmesser, Luftmassenmesser 2 | 5A / 15A
SA8. | Magnetventil für elektrohydraulisches Motorlager rechts, Umschaltventil für AGR-Kühler, Steller für Nockenwellenverstellung Einlass (Zyl. 2–6), Relais für Sekundärluftpumpe, Magnetventil für elektrohydraulisches Motorlager links, Steuergerät für Kraftstofftankleckerkennung, Kühlmittelumwälzpumpe, Kraftstoffdosierventil, Kraftstoffdruckregelventil, Pumpe für Kühlmittelnachlauf, Kennfeldgesteuertes Motorkühlthermostat | 7,5A / 15A
SA9. | Spannungsversorgungsrelais für Motorkomponenten (Motorrelais) | 5A
SA10. | Sensor für Ölstand und Öltemperatur | 5A
SA11. | Stellmotor für Kühlerjalousie, Gaspedalmodul | 7,5A
SA12. | Magnetventile für elektrohydraulische Motorlager rechts und links, Sekundärlufteblasventil, Bypassventil für Luftfilter, Steuerventil für Kolbenkühlung, Öldruckregelventil, Umluftventil für Turbolader, Ventile 1 und 2 für Nockenwellenverstellung, Ventile 1 und 2 für Auslassnockenwellenverstellung, Magnetventil 1 für Aktivkohlebehälter, Magnetventil für Ladedruckbegrenzung, Steller für Nockenwellenverstellung Einlass (Zyl. 1–8), Steller für Nockenwellenverstellung Auslass (Zyl. 1–8), Saugrohrklappe | 7,5A / 10A / 15A
SA13. | Kühlerlüfter | 5A
SA14. | Einspritzventile (Zyl. 1–4), Motorsteuergerät | 15A / 25A
SA15. | Lambdasonde nach Partikelfilter, Lambdasonde 1 vor Katalysator, Lambdasonde 1 nach Katalysator | 10A / 15A
SA16. | Steuergerät für Kraftstoffpumpe (Sicherung Kraftstoffpumpe) | 30A
SB1. | Zündspulen (Zyl. 1–6) mit Leistungsendstufe | 20A
SB2. | Motorrelais
SB3. | Nicht belegt
SB4. | Nicht belegt
SB5. | Steuergerät für elektrohydraulische Motorlager | 30A
SB6. | Gurtstraffer vorne links | 25A
SB7. | Sicherungshalter F | 20A / 40A
SB8. | Gurtstraffer vorne rechts | 25A
SB9. | Steuergerät für Frischluftgebläse (Gebläse vorne) | 20A / 30A
SB10. | Steuergerät für Fahrerassistenzsysteme
SB11. | Steuergerät für Thermomanagement, Starterrelais 2 | 15A / 40A
SB12. | Steuergerät für Allradantrieb
SC1. | Bordnetzsteuergerät, Steuergerät für Sitzheizung vorn | 30A
SC2. | Türsteuergerät Fahrerseite | 20A
SC3. | 12-V-Steckdosen (Sicherung Zigarettenanzünder VW Touareg III) | 20A
SC4. | Steuergerät für Panoramaglasdach | 30A
SC5. | Steuergerät für Zusatzbeleuchtung (links) | 30A
SC6. | Türsteuergerät hinten links | 20A
SC7. | Wischermotorsteuergerät | 30A
SC8. | Türsteuergerät hinten rechts | 20A
SC9. | Bordnetzsteuergerät (Zusatzbeleuchtung rechts) | 30A
SC10. | Bordnetzsteuergerät, Scheinwerferreinigungsanlage / Scheibenwaschanlage | 10A / 30A
SC11. | Potenziometer für elektronische Anhängerbremse, Klimabedienteil | 20A / 30A
SC12. | Kupplungssteller, Steuergerät für Standheizung | 30A
SD1. | Steuergerät für Sitzheizung hinten, Innenspiegel, Diagnoseanschluss | 5A
SD2. | Bordnetzsteuergerät, Einparkhilfe, Diagnose-Interface für Datenbus (Gateway) | 10A
SD3. | Soundsystem (eHybrid), Steuergerät für Körperschallaktuator | 7,5A
SD4. | Ventil für Getriebeölkühlung | 5A
SD5. | Leistungs- und Steuerelektronik für Elektroantrieb, Starterrelais 1 und 2 | 5A
SD6. | Nicht belegt
SD7. | Gaspedalmodul | 15A
SD8. | Steuergerät für aktiven Wankausgleich 1 und 2, Steuergerät für Nachtsichtassistent | 5A
SD9. | Radar-Sensoren für Objekterkennung vorn links und rechts, Abstandsregeltempomat (ACC) | 10A
SD10. | Allradantrieb, Differenzialsperre
SD11. | Frontkamera für Fahrerassistenzsysteme | 10A
SD12. | Lüfter für Sitzlehne und Sitzkissen vorn links und rechts (Sitzbelüftung) | 7,5A
SD13. | USB-Ladebuchse 1 | 5A
SD14. | Wischermotor für Heckscheibe | 15A
SD15. | Scheinwerfer vorn rechts | 20A
SD16. | Scheinwerfer vorn links | 20A
SE1. | Alarmhorn, Sensor für Diebstahlwarnanlage | 5A
SE2. | Hauptrelais | 5A
SE3. | Steuergerät für Garagentoröffner | 5A
SE4. | Sensormodul für Gangwahlschalter | 7,5A
SE5. | Bordnetzsteuergerät (Signalhorn/Hupe) | 15A
SE6. | Taster für elektromechanische Feststellbremse | 5A
SE7. | Diagnose-Interface für Datenbus (Gateway-Steuergerät) | 5A / 10A
SE8. | Dachmodul vorn | 5A
SE9. | Notrufmodul, Steuergerät für Anhängerkupplung
SE10. | Airbag-Steuergerät | 5A / 10A
SE11. | Steuergerät für ABS/ESP | 5A
SE12. | Diagnoseanschluss, Regen-/Lichtsensor | 10A
SE13. | Klimabedienteil | 20A
SE14. | Türsteuergerät Beifahrerseite | 20A
SE15. | Bordnetzsteuergerät, Klimakompressor | 20A
SE16. | Druckspeicher der Bremsanlage, Intelligenter Aktuator (eHybrid), Wechselrichter mit Steckdose (12 V auf 230 V) | 30A
Video-Tutorial zum Erreichen der Sicherungen.

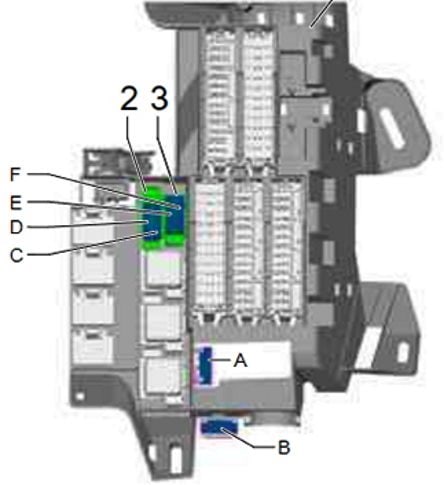

Zusätzliche Sicherungen:
A - Steuergerät für Sitz- und Lenksäulenverstellung mit Memory-Funktion 15A
B - Steuergerät für Beifahrersitzverstellung mit Memory-Funktion 15A
C - ABS-Steuerblock (Hydraulikaggregat) 40A
D - ABS-Steuerblock (Hydraulikaggregat) 40A
E - Nicht belegt
F - Hydraulik-Zusatzpumpe für Getriebe 50A
Sicherungskasten #2

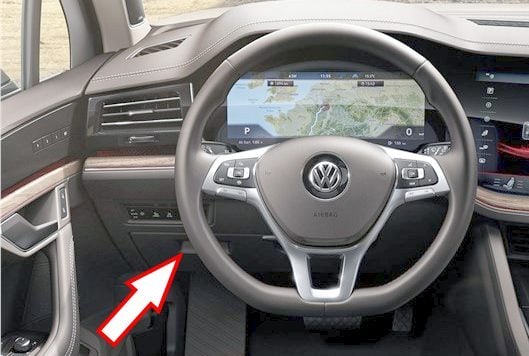

Dieser Sicherungsträger befindet sich hinter der Kunststoffabdeckung im unteren Bereich der Instrumententafel.

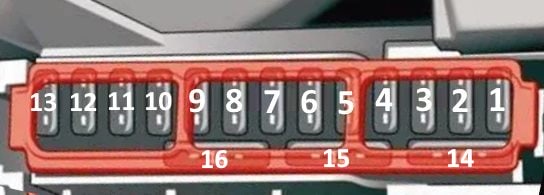

Belegungsplan
Nr. | Beschreibung | Absicherung
1. | Nicht belegt
2. | Lautsprecher links / Smartphone-Ablage (Phonebox), Mautkartenleser (ETC) | 5A
3. | Schaltermodul 1 in der Mittelkonsole, Taster für Fahrerassistenzsysteme, Steuergerät für Fahrprofilauswahl, Bedieneinheit für Niveauregulierung | 5A / 7,5A
4. | Steuergerät für Head-up-Display | 5A
5. | USB-Hub | 7,5A
6. | Bedienfeld für Heizung und Klimaanlage | 10A
7. | Steuergerät für elektronische Lenksäulenverriegelung | 5A / 10A
8. | Bedienfeld für Infotainmentsystem | 5A / 10A
9. | Steuergerät für Kombiinstrument | 10A
10. | Bedienfeld für Infotainmentsystem | 5A
11. | Lichtschalter | 5A
12. | Steuergerät für Lenksäulenelektronik | 1A
13. | Nicht belegt
14. | Steuergerät 1 für Informationselektronik, PCM | 5A / 20A
15. | Steuergerät für elektrische Lenksäulenverstellung | 25A
16. | Lenksäulenelektronik, Schalter für Lenkradheizung | 10A
