Der Touareg ist ein SUV der Oberklasse von Volkswagen. Seine Weltpremiere feierte er auf dem Pariser Autosalon im September 2002. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW Touareg (erste Generation; interne Modellpflege-Bezeichnung GP; Typ 7L; Plattform PL71) für die Baujahre 2002, 2003, 2004, 2005 und 2006 mit Diesel- und Ottomotoren.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind im Text fett hervorgehoben.
Im Motorraum

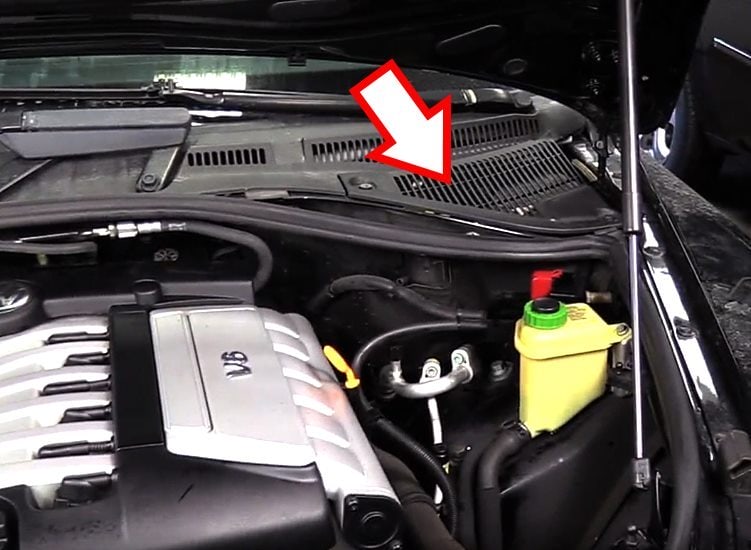

Der Sicherungskasten befindet sich auf der linken Seite im Wasserkasten.
Zugang dem Einbauort.

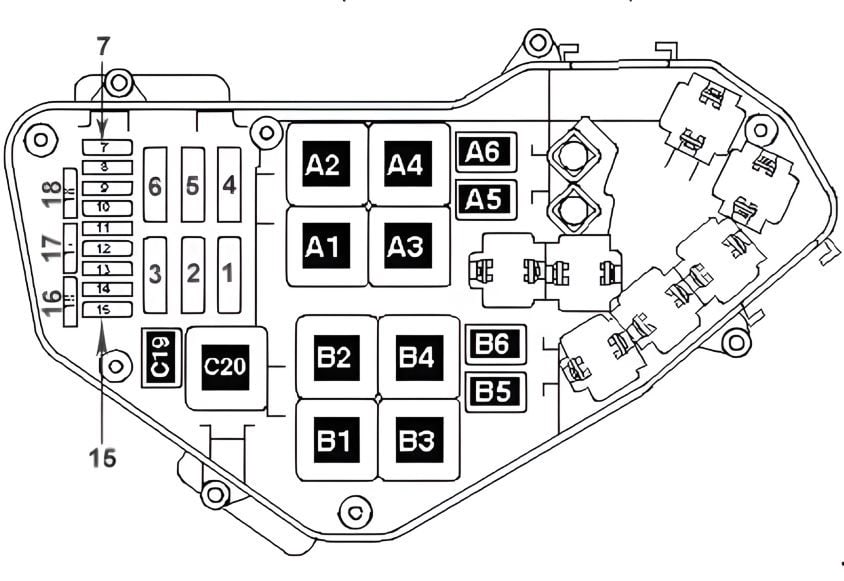

Gesamtansicht.
Typ 1
Modelle mit Dieselmotor.
Belegungsplan
Nr. | Ampere | Beschreibung
A1. | 5,0L: Relais für Spannungsversorgung Klemme 30 - J317 (207), 2,5L: Kraftstoffpumpenrelais - J17 (53), 3,0L: Leer
A2. | 5,0L: Relais 2 für Spannungsversorgung Klemme 30 - J689 (207), 2,5L: Relais für Spannungsversorgung Klemme 30 - J317 (109), 3,0L: Relais für Spannungsversorgung Klemme 30 - J317 (219)
A3. | 2,5/5,0L: Leer, 5,0L: Glühkerzenrelais - J52 (202)
A4. | 2,5L: Glühkerzenrelais - J52 (103), 3,0L: Leer, 5,0L: Glühkerzenrelais - J52 (202)
A5. | Relais für Zusatzkühlmittelpumpe - J496 (404)
A6. | 2,5/5,0L: Relais für Kraftstoffkühlung - J445 (404), 3,0L: Leer (Reserve)
B1. | Leer (Reserve)
B2. | 3,0/5,0L: Kraftstoffpumpenrelais - J17 (53), 2,5L: nicht belegt
B3. | 5,0L: Glühkerzenrelais 2 - J495 (202), 2,5/3,0L: Leer
B4. | 5,0L: Entlastungsrelais für Klemme 15 - J701 (100), 2,5/3,0L: Leer
B5. | Leer
B6. | Leer
C19. | Relais for Tankinnenkreislauf - J715 (404) nur bei optionaler Warmwasser-Zusatzheizung
C20. | Relais für Spannungsversorgung Klemme 50 - J682 (433)
S1. | 60 A | Kühlerlüfter 1
S2. | 30 A | Kühlerlüfter 2
S3. | 60 A / 80 A | 5,0L: Glühkerzen Reihe 1; 2,5L: Glühkerzen 1–5; 3,0L: Glühkerzen 1–6
S4. | 60 A / 80 A | 5,0L: Glühkerzen Reihe 2 / 2,5L, 3,0L: nicht belegt
S5. | Nicht belegt
S6. | 60 A | 5,0L: Komponenten für Motorstart, Kraftstoffpumpe, Vorglühanlage (nur Modelle mit Zweitbatterie) / 2,5L, 3,0L: Leer
S7. | 10 A | 5,0L: Pumpe für Kraftstoffkühlung, Zusatzkühlmittelpumpe / 2,5L: Leer / 3,0L: Regelventil für Kraftstoffdruck, Dosierventil für Kraftstoff, Kühlmittelpumpe
S8. | 30 A | 5,0L: Motorsteuergerät 2 / 2,5L, 3,0L: nicht belegt
S9. | 30 A | 2,5L, 5,0L: Motorsteuergerät 1 / 3,0L: Steuergerät für Dieseldirekteinspritzung
S10. | 10 A | 2,5L: Ventil für Abgasrückführung, Magnetventil für Ladedruckregelung, Heizwiderstand für Kurbelgehäuseentlüftung, Hochdruckgeber für Klimaanlage, Regelventil für Klimakompressor, Kraftstoffpumpenrelais, Steuergerät für Kühlerlüfter, Steuergerät 2 für Kühlerlüfter, Steuergerät für Climatronic / Climatic, Relais für kontinuierliche Kühlmittelumwälzung, Relais für Kraftstoffkühlung, Umschaltventil für Saugrohrklappe, Umschaltventil für Kühler.
S11. | 15 A | 2,5L, 3,0L: Geber für Ölstand und Öltemperatur / 5,0L: Thermostat für kennfeldgesteuerte Motorkühlung, Regelventil für Klimakompressor, Geber für Ölstand und Öltemperatur, Stellmotoren für Abgasturbolader 1 und 2, Saugrohrklappenmotor 1 und 2
S12. | 5 A | 5,0L: Glühkerzenrelais 1 und 2, Zusatzkühlmittelpumpe, Pumpe für Kraftstoffkühlung, Bremspedalschalter (Geschwindigkeitsregelanlage) / 2,5L: Glühkerzenrelais, Relais für kontinuierliche Kühlmittelumwälzung, Bremspedalschalter / 3,0L: Bremspedalschalter.
S13. | 15 A | 5,0L: Kraftstoffpumpe 1
S13. | 25 A | 2,5L: Kraftstoffvorförderpumpe, Kraftstoffpumpe, Relais für Tankinnenkreislauf, Pumpe für Kraftstoffkühlung / 3,0L: Relais für Tankinnenkreislauf, Kraftstoffvorförderpumpe, Kraftstoffpumpe, Umwälzpumpe
S14. | Nicht belegt
S15. | 10 A | 3,0L, 5,0L: Relais für Spannungsversorgung Klemme 30 / 2,5L: Leer
S16. | 10 A | 5,0L: Relais für Batterieparallelschaltung / 2,5L, 3,0L: Leer
S17. | 20 A | 5,0L: Lambdasonde 1 und 2 / 2,5L: Nicht belegt / 3,0L: Lambdasonde
S18. | Nicht belegt
Typ 2
Modelle mit Benzinmotor.
Belegungsplan
Nr. | Ampere | Beschreibung
A1. | 3,2L: Relais 2 für Spannungsversorgung Motronic - J670 (53) / 4,2L: Nicht belegt
A2. | Nicht belegt
A3. | 3,2L: Relais für Spannungsversorgung Motronic - J271 (167) / 4,2L: Relais für Spannungsversorgung Motronic - J271 (614)
A4. | Relais für Sekundärluftpumpe - J299 (100)
A5. | Relais für Zusatzkühlmittelpumpe - J496 (404)
A6. | 3,2L: Kraftstoffpumpenrelais - J17 (404) / 4,2L: Relais 2 für Kraftstoffpumpe - J49 (404)
B1-B5. | Leer
B6. | Relais für Bremskraftverstärker - J569 (404) (nur Modelle mit Automatikgetriebe)
C19. | 3,2L: Relais 2 für Kraftstoffpumpe - J49 (404) / 4,2L: Kraftstoffpumpenrelais - J17 (404)
C20. | Relais für Spannungsversorgung Klemme 50 - J682 (433)
S1. | 60 A | Kühlerlüfter 1
S2. | 30 A | Kühlerlüfter 2
S3. | 40 A | Sekundärluftpumpe
S4. | 40 A | 3,2L: Nicht belegt / 4,2L: Sekundärluftpumpe 2
S5. | Nicht belegt
S6. | Nicht belegt
S7. | 20 A | 3,2L: Zündspulen und Einspritzventile für Zylinder 1–3 / 4,2L: Zündspulen mit Leistungsendstufen für Zylinder 1–8
S8. | 20 A | 3,2L: Zündspulen und Einspritzventile für Zylinder 4–6 / 4,2L: Einspritzventile für Zylinder 1–8
S9. | 30 A | 3,2L: Motorsteuergerät, Ventile für Nockenwellenverstellung, Umschaltventil für Schaltsaugrohr / 4,2L: Motorsteuergerät, Ventile für Nockenwellenverstellung, Umschaltventile für Schaltsaugrohr
S10. | 10 A | 3,2L: Diagnosepumpe für Kraftstoffsystem, Hochdruckgeber für Klimaanlage, Magnetventil für Aktivkohlebehälter, Steuergeräte für Kühlerlüfter, Relais für Bremskraftverstärker / 4,2L: Diagnosepumpe für Kraftstoffsystem, Hochdruckgeber für Klimaanlage, Magnetventile für Aktivkohlebehälter, Steuergeräte für Kühlerlüfter, Relais für Bremskraftverstärker
S11. | 15 A | 3,2L: Geber für Ölstand und Öltemperatur, Regelventil für Klimakompressor, Steuergerät für Climatronic / 4,2L: Sekundärlufteinblasventil
S12. | 5 A | 3,2L: Relais für Sekundärluftpumpe, Relais für Zusatzkühlmittelpumpe / 4,2L: Relais für Sekundärluftpumpe
S13-S14. | 15 A | Kraftstoffpumpe 1 und 2 (Sicherung für Kraftstoffpumpe VW Touareg)
S15. | 10 A | 3,2L: Relais für Spannungsversorgung Motronic / 4,2L: Motorsteuergerät, Relais für Spannungsversorgung Motronic, Kraftstoffpumpenrelais, Relais 2 für Kraftstoffpumpe
S16. | 30 A | 3,2L: Umwälzpumpe für Kühlmittel, Unterdruckpumpe für Bremse / 4,2L: Relais für Bremskraftverstärker, Unterdruckpumpe für Bremse, Relais für Kühlmittelnachlauf, Umwälzpumpe (nur Modelle mit optionaler Standheizung)
S17. | 15 A | 3,2L: Lambdasonde vor Katalysator / 4,2L: Lambdasonde vor Katalysator (Bank 1), Lambdasonde vor Katalysator (Bank 2)
S18. | 7,5 A | 3,2L: Lambdasonde nach Katalysator / 4,2L: Lambdasonde nach Katalysator (Bank 1), Lambdasonde nach Katalysator (Bank 2)
Im Innenraum
Hier befinden sich vier Sicherungskästen, die zur Absicherung der verschiedenen Fahrzeugstromkreise dienen.

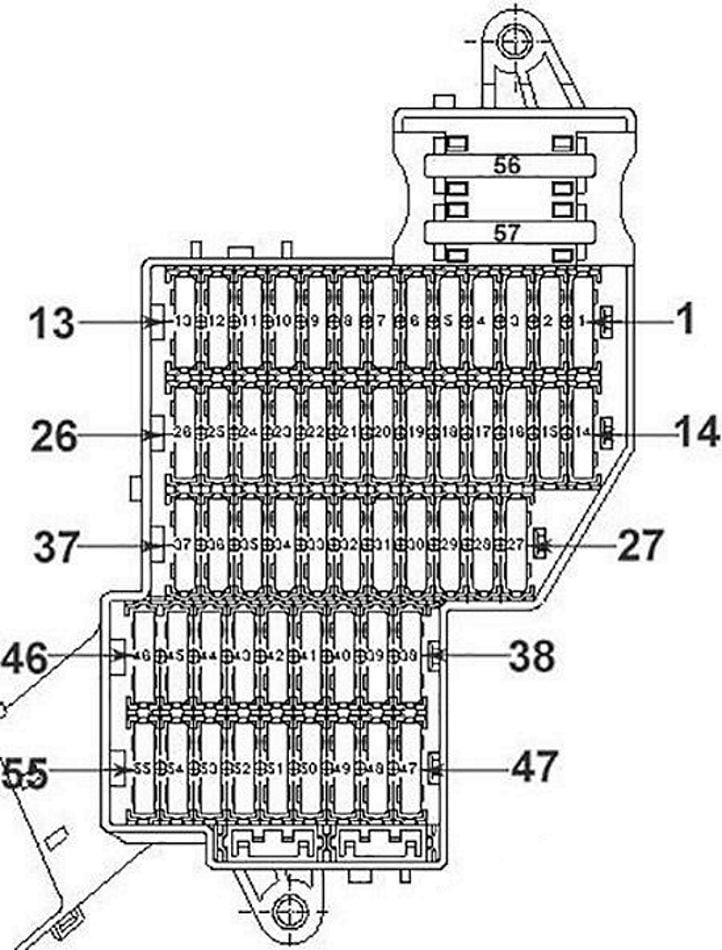

Sicherungskasten Nr. 1
Dieser befindet sich auf der Beifahrerseite hinter der seitlichen Armaturenbrettabdeckung.

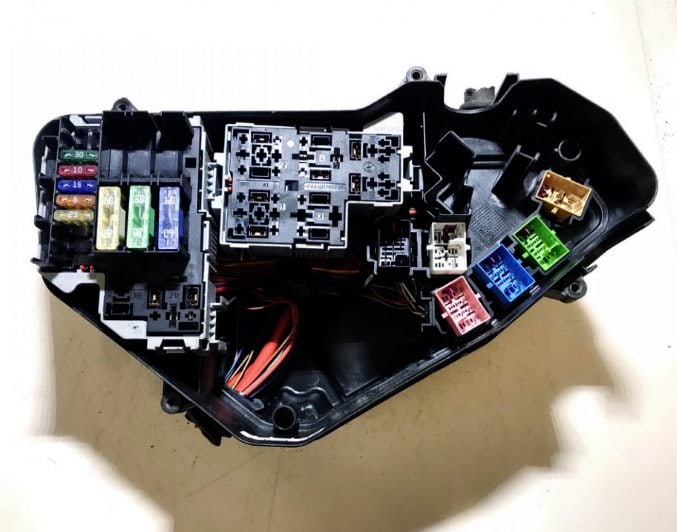

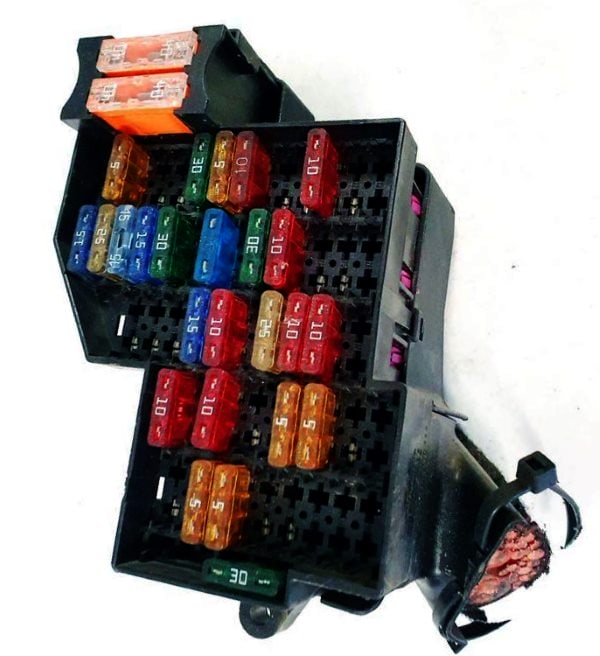

Produktfoto (Beispiel).

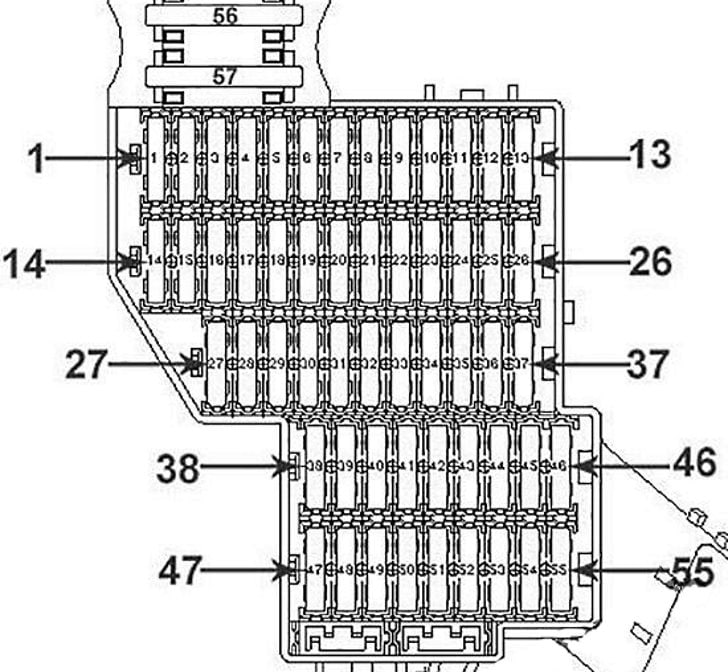

Belegungsplan
Nr. | Ampere | Beschreibung
1. | 15 A | Anhängersteckdose (Hella), Steuergerät für Anhängererkennung (Westfalia)
2. | 5 A | Steuergerät für Einparkhilfe
3. | 15 A | Steuergerät für Anhängererkennung
4. | 5 A | Telematik, Telefon
5. | 15 A | Steuergerät für Anhängererkennung (Westfalia)
6. | 30 A | Steuergerät für ABS mit EDS
7. | 5 A | Steuergerät für Verteilergetriebe
8. | 20 A | Bordnetzsteuergerät / Zusatzfernlicht
9. | Leer
10. | 5 A | TV-Tuner
11. | 10 A | Radio, Steuergerät mit Anzeige für Radio und Navigationssystem
12. | 30 A | Verstärker für Soundsystem
13. | Leer
14. | 15 A | Komfortsteuergerät, Glühlampen für Brems- und Schlusslicht links
15. | 25 A | Fensterheber hinten rechts
16. | 10 A | Gepäckraumleuchte
17. | 15 A | Bordnetzsteuergerät (Abblendlicht/Fernlicht rechts)
18. | 30 A | Relais für Heckscheibenheizung
19-20. | Reserve
21. | 10 A | Reserveradverriegelung
22. | 30 A | Steuergerät für Sitzheizung (Fahrer und Beifahrer)
23. | 10 A | Steuergerät für Climatronic
24. | 30 A | Steuergerät für Sitzverstellung mit Memory (Beifahrer)
25. | 5 A | Bedien- und Anzeigeeinheit für Climatronic hinten
26. | Leer
27. | 15 A | Steuergerät für Luftfederung und Dämpfungsregelung
28. | Leer
29. | 10 A | Steuergerät für automatisches Getriebe
30. | 20 A | Relais für Zuziehhilfe
31. | 15 A | Komfortsteuergerät
32. | 10 A | Türsteuergerät Beifahrer, Türsteuergerät hinten rechts
33. | 15 A | Personalisierung
34. | 25 A | Fensterheber vorn rechts
35. | 10 A | Bordnetzsteuergerät / Blinker und Standlicht rechts
36. | 5 A | Dachmodul, Telefon, Kompassmodul (Fahrzeuglageerkennung)
37. | Leer
38. | 10 A | Taster für ASR und ESP / Steuergerät für ABS mit EDS
39. | 5 A | Relais für beheizbare Frontscheibe (links/rechts)
40. | 10 A | Steuergerät für Verteilergetriebe
41. | 10 A | Steuergerät für Anhängererkennung (Westfalia)
42. | 5 A | Steuergerät für Garagentoröffner, Kontrollleuchte für Garagentoröffnung
43. | 5 A | Schalter für Rückfahrleuchten
44. | 5 A | Steuergerät für Sitzheizung vorn und hinten (ab 11/2003)
45. | 5 A | Reserve
46. | Leer
47. | Leer
48. | 10 A | Steuergerät für Luftfederung und Dämpfungsregelung
49. | 5 A | Automatisch abblendbarer Innenspiegel, Telefon
50. | 5 A | Taster für Stabilisatorentkopplung
51. | 20 A | Steuergerät für automatisches Getriebe
52. | 5 A | Schalter für Tiptronic, Magnet für Wählhebelsperre (P), Multifunktionsschalter
53. | 30 A | Relais für beheizbare Frontscheibe links
54. | 30 A | Relais für beheizbare Frontscheibe rechts
55. | Leer
56. | 40 A | Steuergerät für ABS mit EDS
57. | 40 A | Steuergerät für Verteilergetriebe
Sicherungskasten Nr. 2

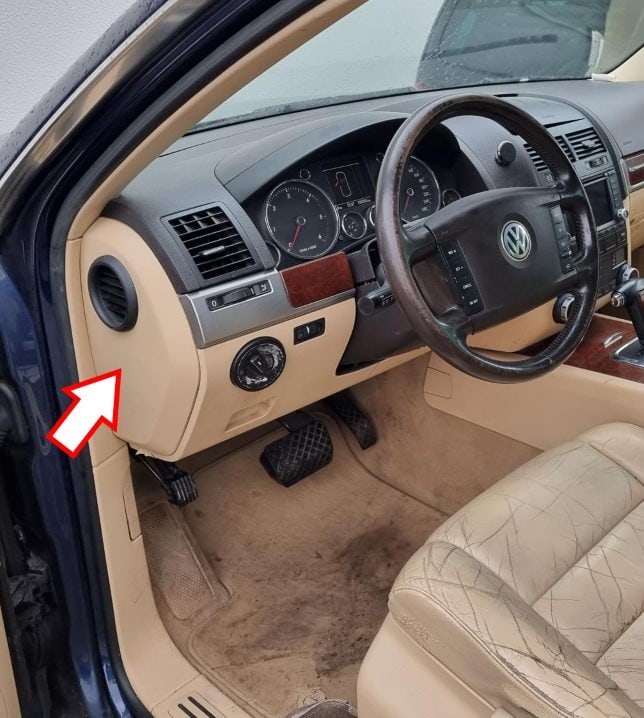

Dieser befindet sich auf der Fahrerseite hinter der seitlichen Armaturenbrettabdeckung.

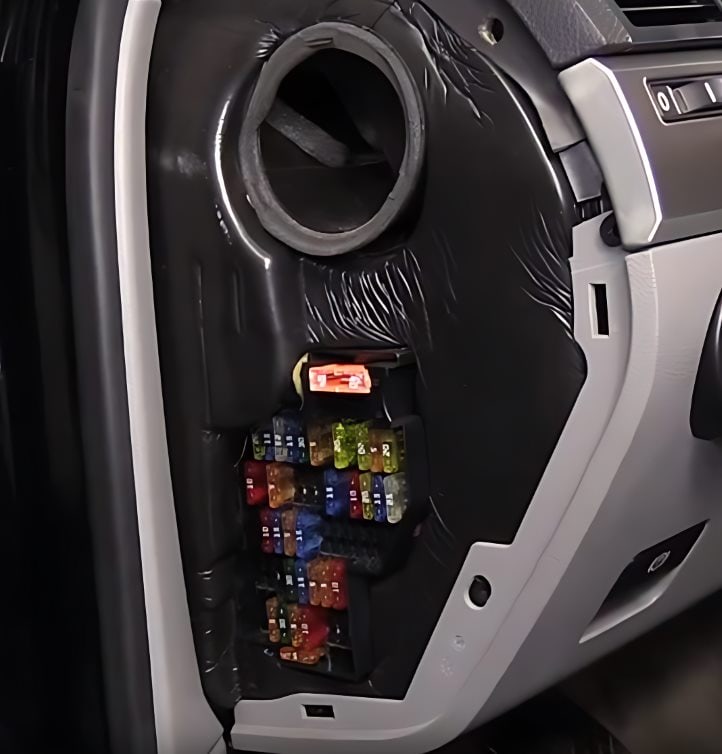

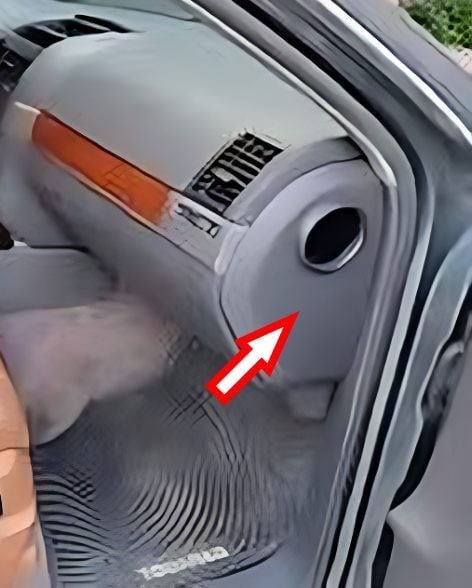

Zugang zum Einbauort.
Belegungsplan
Nr. | Ampere | Beschreibung
1. | 20 A | Sicherung für Zigarettenanzünder VW Touareg
2. | 5 A | Funkempfänger für Standheizung, Relais für Umwälzpumpe
3. | 20 A | 12-V-Steckdose (hinten rechts), Zigarettenanzünder hinten
4. | 15 A / 20 A | Warmwasser-Zusatzheizung / Zuheizer
5. | 20 A | 12-V-Steckdose vorn (Mittelkonsole), 12-V-Steckdose hinten
6. | 15 A | Steuergerät für Zugang und Startberechtigung
7. | 5 A | Steuergerät für Antennenauswahl, Diagnoseanschluss
8. | 30 A | Scheibenwischermotor
9. | 15 A | Bordnetzsteuergerät / Scheibenwaschpumpe
10. | 25 A | Fensterheber hinten links
11. | 15 A | Türsteuergerät vorn links, Türsteuergerät hinten links / Zentralverriegelung
12. | 20 A | Bordnetzsteuergerät, Innenleuchten
13. | Leer
14. | 25 A | Fensterheber vorn links
15. | 15 A | Komfortsteuergerät, Glühlampen für Brems- und Schlusslicht rechts
16. | 20 A | Bordnetzsteuergerät
17. | 10 A | Bordnetzsteuergerät / Blinker und Standlicht links
18. | 20 A | Pumpe für Scheinwerferreinigungsanlage
19. | 15 A | Bordnetzsteuergerät / Nebelscheinwerfer
20. | Leer
21. | 15 A | Bordnetzsteuergerät
22. | 30 A | Steuergerät für Differenzialsperre
23. | 10 A | Steuergerät für Differenzialsperre, Steuergerät für Stabilisatorentkopplung
24. | 5 A | Steuergerät für Reifendruckkontrolle
25. | 15 A | Steuergerät für Lenksäulenverstellung und Gurtunterstützung
26. | 5 A | Steuergerät für Airbag, Motorsteuergerät, Kombiinstrument, Batterie-Trennschalter, Bremspedalschalter (4,2-l-Motor) - Kupplungspedalschalter (3,2-l-Motor, 3,0-l-Motor), Relais für Bremslichtunterdrückung für ESP (4,2-l-Motor), Luftmassenmesser 1 und 2 (5,0-l-Motor), Luftmassenmesser (2,5-l-Motor, 3,0-l-Motor)
27-32. | Leer
33. | 15 A | Steuergerät für Lenksäulenelektronik, Lenkradheizung
34. | 5 A | Diebstahlwarnanlage (DWA), Steuergerät für Sitzheizung vorn und hinten (bis 10/2003), Innenraumüberwachung (Ultraschallsensor), Neigungssensor
35. | 15 A | Bordnetzsteuergerät (Abblendlicht/Fernlicht links)
36. | 10 A | Bordnetzsteuergerät
37. | Leer
38. | 10 A | Bremslichtschalter
39. | 5 A | Relais für Klimaanlage, Entlastungsrelais für X-Kontakt, Relais für Spannungsversorgung Klemme 15, Kombiinstrument, Relais für Sitzheizung (bis 10/2003), Relais für Heckscheibenheizung, Relais für Transportmodus
40. | 5 A | Kombiinstrument
41. | 15 A | Steuergerät für Zugang und Startberechtigung
42. | 30 A | Steuergerät für Schiebedach
43. | Leer
44. | 30 A | Sitzverstellung vorn links (ohne Memory), Steuergerät für Sitz- und Lenksäulenverstellung links
45. | 30 A | Höhen- und Lehnenverstellung Fahrersitz, Steuergerät für Sitzheizung hinten
46. | Leer
47. | 10 A | Steuergerät für Differenzialsperre
48. | Leer
49. | 5 A | Steuergerät für Servotronic, Steuergerät für Stabilisatorentkopplung
50. | 10 A | Heizwiderstand für Kurbelgehäuseentlüftung, Sekundärlufteinblasventil
51. | 5 A | Luftqualitätssensor, Schalter für Feststellbremse, Diagnoseanschluss, Relais für Transportmodus
52. | 30 A | Heckscheibenwischermotor
53. | 5 A | Beheizbare Außenspiegel, Lichtschalter, Steuergerät für Lenksäulenelektronik
54. | 10 A | Leuchtweitenregulierung
55. | 15 A | Relais für Klimaanlage, Relais 2 für Frischluftgebläse
56. | 40 A | Relais für Sonnenschutzrollo, Frischluftgebläsemotor vorn
57. | 40 A | Frischluftgebläsemotor hinten

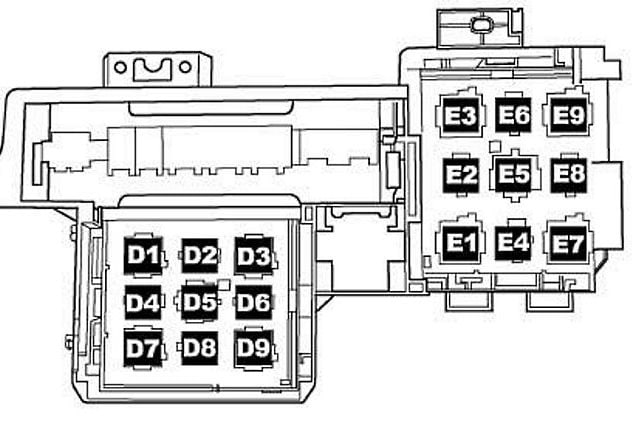

E-Box-Relaiskasten
Dieser befindet sich unter dem Armaturenbrett auf der linken Seite im Fahrerfußraum, nahe der Mittelkonsole.
Belegungsplan
Nr. | Beschreibung
E1. | Relais für Solardach-Trennung - J309 (79)
E2. | Relais für Reserveradentriegelung - J732 (404)
E3. | Relais für Klimaanlage - J32 (53)
E4. | Relais für Umwälzpumpe - J160 (404)
E5. | Relais für Abschaltung von Verbrauchern beim Starten (432), nur 5,0L-Dieselmotor
E6. | Leer
E7. | Relais für Scheinwerferreinigungsanlage - J39 (53)
E8. | Restwärmerelais - J708 (404), nur Modelle mit 3,2L- oder 4,2L-Benzinmotor
E9. | Leer
D1. | Steuergerät für Servotronic - J236 (463)
D2. | Relais für Zuziehhilfe - J714 (404)
D3. | Relais für Kompressor der Luftfederung - J403 (373)
D4. | Leer
D5. | Relais für Klimaanlage - J32 (100)
D6. | Relais für 2. Stufe des Frischluftgebläses - J486 (404), nur Modelle mit manueller Klimaanlage
D7. | Relais für Heckscheibenheizung - J9 (53)
D8. | Relais für Sitzheizung - J83 (404), bis 01/2003.
D9. | Relais für Bremslichtunterdrückung - J508 (444)

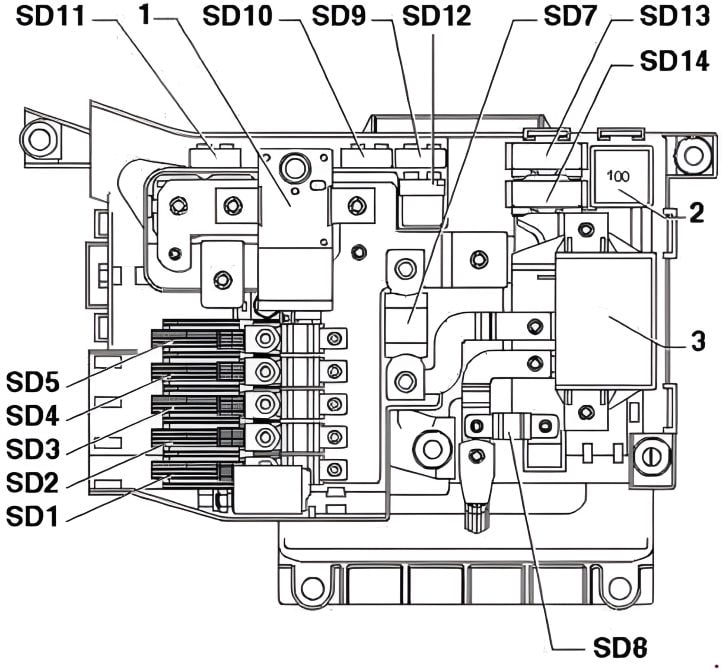

Hochstromsicherungen

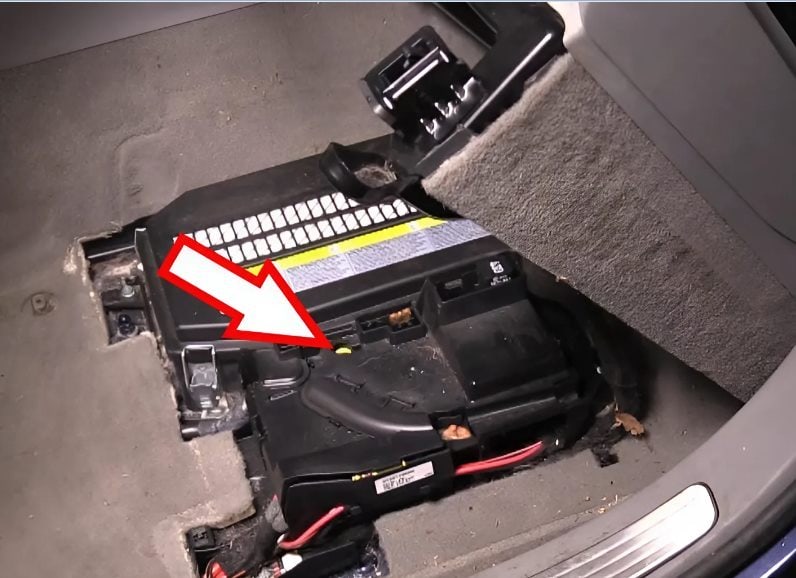

Dieser Sicherungshalter befindet sich unter dem Fahrersitz in unmittelbarer Nähe der Batterie.
Gesamtansicht des Einbauorts.
Nr. | Ampere | Beschreibung
1. | Batterie-Trennschalter - E74
2. | Entlastungsrelais für Klemme 15 - J329 (100 oder 433, je nach Ausstattung)
3. | Relais für Zweitbatterieladung - J713
SD1. | 150 A | Sicherungskasten Fahrerseite
SD2. | 150 A | Sicherungskasten Beifahrerseite
SD3. | 60 A | Sicherungskasten Beifahrerseite
SD4. | 60 A | E-Box im Wasserkasten
SD5. | 60 A | Entlastungsrelais für Klemme 15
SD7. | 250 A | Relais für Batterieparallelschaltung
SD8. | 150 A | Relaiskasten E-Box
SD9. | 5 A | Bordnetzsteuergerät
SD10. | 10 A | Bordnetzsteuergerät
SD11. | 5 A | Diagnoseleitung für Anlasser
SD12. | Nicht belegt
SD13. | 40 A | Kompressormotor für Luftfederung
SD14. | Nicht belegt
