Der Touareg ist ein SUV der oberen Mittelklasse von Volkswagen. Die Weltpremiere fand im September 2002 auf dem Pariser Autosalon statt. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW Touareg (erste Generation, Facelift; interne Bezeichnung GP; Karosseriebaureihe 7L; Plattform PL71) der Baujahre 2006 bis 2010 mit Diesel- und Ottomotoren.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Absicherungen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

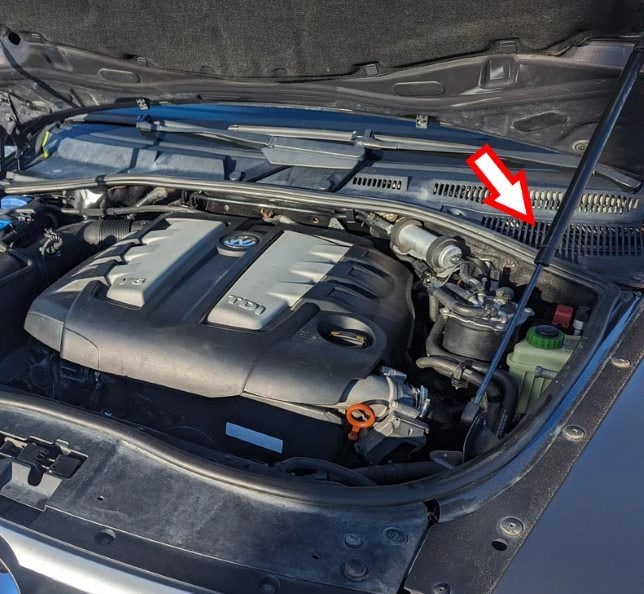

Der Sicherungskasten befindet sich auf der linken Seite im Bereich des Wasserkastens.
Beispielhafter Zugang zum Sicherungskasten.

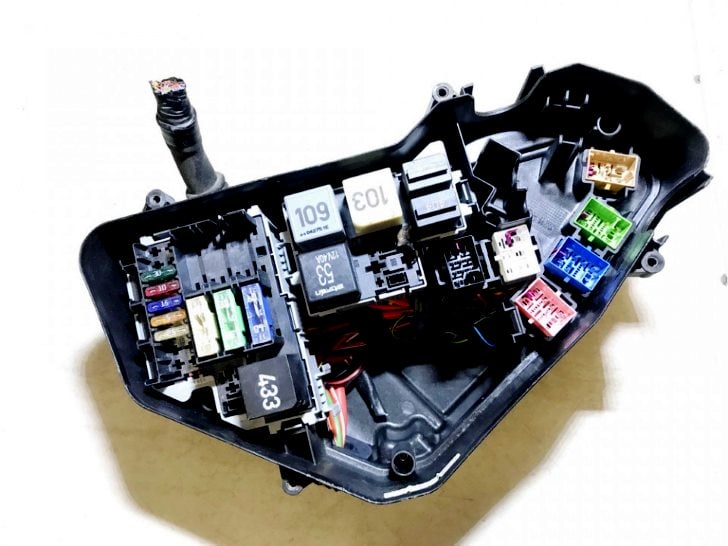

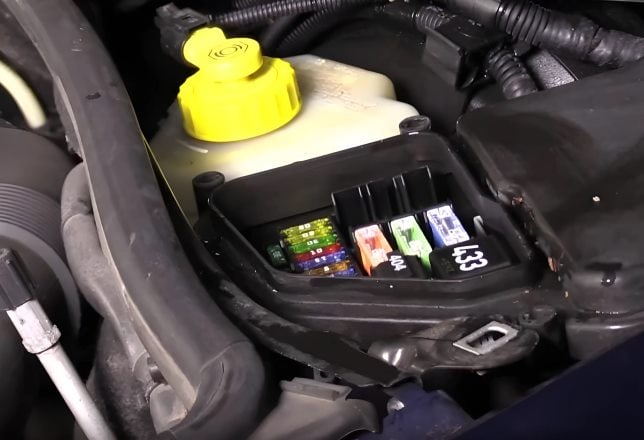

Gesamtansicht.
Typ 1
Gilt für Dieselmotoren.

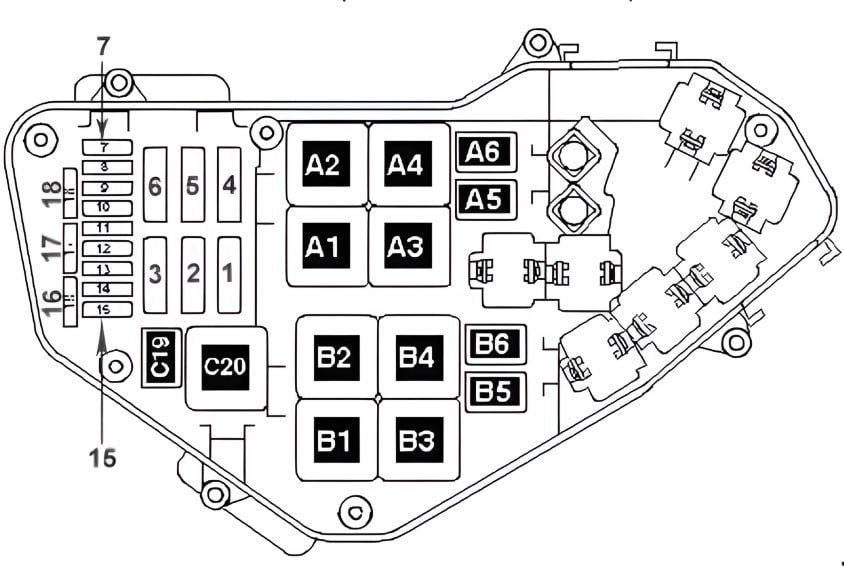

Belegungsplan
Nr. | Beschreibung | Ampere
A1. | 2,5 und 3,0 Liter: Nicht belegt oder 5,0 Liter: Steuergerät 2 für Glühzeitautomatik -J703- (475)
A2. | 2,5 Liter: Relais für Spannungsversorgung Klemme 30 -J317- (109) oder 3,0 Liter: Relais für Spannungsversorgung Klemme 30 -J317- (219) / (643) alternativ verbaut oder 5,0 Liter: Relais 2 für Spannungsversorgung Klemme 30 -J689- (219)
A4. | 2,5 Liter: Relais für Kraftstoffpumpe -J17- (53) oder 3,0 und 5,0 Liter: Nicht belegt
A6. | 2,5 und 5,0 Liter: Relais für Pumpe zur Kraftstoffkühlung -J445- (404) oder 3,0 Liter: Relais für Pumpe zur Kraftstoffkühlung -J445- (404) / (449) alternativ verbaut
A5. | Relais für Kühlmittelnachlaufpumpe -J496-
A3. | 2,5 und 5,0 Liter: Steuergerät für Glühzeitautomatik -J179- (475) oder 3,0 Liter: Relais für Kühlmittelnachlaufpumpe -J179- (475) / (639) / (647) alternativ verbaut
B6. | 2,5 und 5,0 Liter: Nicht belegt oder 3,0 Liter: Relais für Zusatzkraftstoffpumpe -J832- (449)
B7. | Nicht belegt
B4. | 2,5 Liter: Nicht belegt oder 3,0 Liter: Relais für kleine Heizleistung -J359- (100) oder 5,0 Liter: Relais für Spannungsversorgung 1 -J701- (100) / (370) alternativ verbaut
B3. | 2,5 und 5,0 Liter: Nicht belegt oder 3,0 Liter: Relais für große Heizleistung -J360- (100)
B1. | 2,5 und 3,0 Liter: Nicht belegt oder 5,0 Liter: Relais für Spannungsversorgung Klemme 30 -J317- (219)
B2. | 2,5 Liter: Nicht belegt oder 3,0 und 5,0 Liter: Relais für Kraftstoffpumpe -J17- (53)
C20. | Relais für Spannungsversorgung Klemme 50 -J682- (433)
C19. | Relais für Kraftstoffvorförderpumpe -J715- (404) (nur bei Fahrzeugen mit Standheizung)
1. | 2,5 l und 5,0 l TDI: J671 - Steuergerät 2 für Kühlerlüfter oder 3,0 l TDI: J293 - Steuergerät für Kühlerlüfter / V177 - Kühlerlüfter 2 | 60A
2. | 2,5 l TDI: J293 - Steuergerät für Kühlerlüfter | 30A 1) oder 3,0 l TDI: J671 - Steuergerät 2 für Kühlerlüfter und 5,0 l TDI: J293 - Steuergerät für Kühlerlüfter und V7 - Kühlerlüfter | 60A 3)
3. | Nicht belegt
4. | Nicht belegt
5. | Nicht belegt
6. | 2,5 Liter und 3,0 Liter TDI: Nicht belegt oder 5,0 Liter TDI: J701 - Relais 1 für Spannungsversorgung
7. | N290 - Ventil für Kraftstoffdosierung und 2,5 l TDI: Nicht belegt oder 3,0 l TDI: N276 - Regelventil für Kraftstoffdruck | 15A
7. | J496 - Relais für Kühlmittelnachlaufpumpe und J708 - Relais für Restwärmepumpe und V166 - Pumpe für Kraftstoffkühlung und 5,0 l TDI: J445 - Relais für Pumpe zur Kraftstoffkühlung | 10A
8. | 2,5 Liter und 3,0 Liter TDI: Nicht belegt oder 5,0 Liter TDI: J624 - Motorsteuergerät 2
9. | 2,5-Liter- und 5,0-Liter-TDI: J623 - Motorsteuergerät oder 3,0-Liter-TDI: J248 - Steuergerät für Dieseldirekteinspritzanlage | 30A
10. | N345 - Umschaltventil für Kühler der Abgasrückführung und G65 - Hochdruckgeber und J17 - Relais für Kraftstoffpumpe und J671 - Steuergerät 2 für Kühlerlüfter und J293 - Steuergerät für Kühlerlüfter / 3,0 l TDI: J179 - Steuergerät für Glühzeitautomatik und J724 - Steuergerät 1 für Turbolader und N18 - Ventil für Abgasrückführung und V157 und V275 - Stellmotor für Saugrohrklappe 1 und 2 und J442 - Relais für Generatoranschluss (vor Mai 2007) / 2,5 Liter und 3,0 Liter TDI: J255 - Steuergerät für Climatronic und J301 - Bedienungs- und Anzeigeeinheit für Klimaanlage und J445 - Relais für Pumpe zur Kraftstoffkühlung und J496 - Relais für Kühlmittelnachlaufpumpe und N280 - Regelventil für Klimakompressor / 2,5-Liter-TDI: N75 - Magnetventil für Ladedruckbegrenzung und N79 - Heizwiderstand für Kurbelgehäuseentlüftung / 5.0 Liter TDI: N381 - Umschaltventil für Kühler der Abgasrückführung 2 und V336 - Dosierpumpe für Additiv zur Partikelfilterregeneration, Zylinderbank 1 und 2 1) | 10A
11. | J255 - Steuergerät für Climatronic, J724 und J725 - Steuergerät 1 und 2 für Turbolader, N280 - Regelventil für Klimakompressor, V135 - Pumpe für Partikelfilter-Additiv 1), V157 und V275 - Stellmotor für Saugrohrklappe 1 und 2, V280 und V281 - Stellmotor 1 und 2 für Turbolader / 2,5 Liter und 3,0 Liter TDI: Nicht belegt / 5,0-Liter-TDI: F265 - Thermostat für kennfeldgesteuerte Motorkühlung | 15A
12. | J496 - Relais für Kühlmittelnachlaufpumpe und 2,5 l und 3,0 l TDI: J179 - Steuergerät für Glühzeitautomatik | 10A
12. | J445 - Relais für Pumpe zur Kraftstoffkühlung, J496 - Relais für Kühlmittelnachlaufpumpe, J703 - Steuergerät 2 für Glühzeitautomatik / 5,0 l TDI: J179 - Steuergerät für Glühzeitautomatik | 5A
13. | G23 - Kraftstoffpumpe, G6 - Kraftstoffvorförderpumpe, J715 - Relais für Kraftstoffvorförderpumpe / 2,5 Liter und 3,0 Liter TDI: J445 - Relais für Pumpe zur Kraftstoffkühlung und J17 - Relais für Kraftstoffpumpe und V166 - Pumpe für Kraftstoffkühlung | 25A / 30A 4)
14. | Nicht belegt
15. | 2,5-Liter-TDI: Nicht belegt oder 3,0-Liter- und 5,0-Liter-TDI: J317 - Relais für Spannungsversorgung Klemme 30 | 10A
16. | J581 - Trennrelais für Batterie oder 2,5-Liter- und 3,0-Liter-TDI: Nicht belegt | 10A
17. | G39 - Lambdasonde und Z19 - Heizung für Lambdasonde / 5,0 l TDI: G108 - Lambdasonde 2 und Z28 - Heizung für Lambdasonde 2 | 10A 2) / 20A
18. | Nicht belegt
Typ 2
Gilt für Ottomotoren.
Belegungsplan
Nr. | Beschreibung | Ampere
A1. | 3,2 Liter: Relais 2 für Spannungsversorgung Klemme 30 -J689- (53) oder 3,6, 4,2 und 6,0 Liter: Nicht belegt
A2. | Nicht belegt
A4. | 3,2, 4,2 und 6,0 Liter: Relais für Sekundärluftpumpe -J299- (100) / (370) alternativ verbaut oder 3,6 Liter: Nicht belegt
A6. | 3,2 l: Relais für Kraftstoffpumpe -J17- (53) oder 3,6 und 4,2 l: Nicht belegt oder 6,0 l: Relais 2 für elektrische Kraftstoffpumpe -J49- (404)
A5. | 3,2 , 3,6 und 6,0 l: Relais für Kühlmittelnachlaufpumpe -J496- (404) bzw. 4,2 l: Relais für Kühlmittelnachlauf -J151- (404)
A3. | 3,2 Liter: Relais für Spannungsversorgung Klemme 30 -J317- (167) oder 3,6 und 4,2 Liter: Relais für Stromversorgung Motronic -J271- (614) oder 6,0 Liter: Relais für Stromversorgung Motronic -J271- (100) / (370) alternativ verbaut
B6. | 3,2, 4,2 und 6,0 Liter: Relais für Bremskraftverstärker -J569- (404) (nur Fahrzeuge mit Automatikgetriebe) oder 3,6 Liter: Nicht belegt
B5. | Nicht belegt
B4. | 3,2 und 6,0 l: Nicht belegt oder 3,6 l: Relais 2 für Stromversorgung Motronic -J670- (614) bis Mai 2007 oder 4,2 l: Relais für Stromversorgung Motorelektronik -J757- (614)
B3. | 3,2, 3,6 und 4,2 l: Nicht belegt / 6,0 l: Relais 2 für Sekundärluftpumpe -J545- (100) / (370) alternativ verbaut
B1. | Nicht belegt
B2. | Nicht belegt
C20. | Relais für Spannungsversorgung Klemme 50 -J682- (433)
C19. | 3,2 l: Relais 2 für elektrische Kraftstoffpumpe -J49- (404) / 6,0 l: Relais für Kraftstoffpumpe -J17- (404) / 3,6 und 4,2 l: Nicht belegt
1. | 3,2 und 3,6 l: J293 - Steuergerät für Kühlerlüfter / 3,6 l: V7 - Kühlerlüfter | 60A
1. | V177 - Kühlerlüfter 2 / 4,2 und 6,0 l: J671 - Steuergerät 2 für Kühlerlüfter | 60A
2. | 3,2 l: J671 - Steuergerät 2 für Kühlerlüfter | 30A
2. | V177 - Kühlerlüfter 2 / 3,6 l: J671 - Steuergerät 2 für Kühlerlüfter 1) | 30A
2. | 4,2 und 6,0 l: J293 - Steuergerät für Kühlerlüfter / V7 - Kühlerlüfter | 30A / 60A 3)
3. | V101 - Motor für Sekundärluftpumpe / 3,2 l: V101 - Motor für Sekundärluftpumpe / 4,2 und 6,0 l: J299 - Relais für Sekundärluftpumpe | 40A
4. | V189 - Motor 2 für Sekundärluftpumpe / 3,2, 3,6 und 4,2 l: Nicht belegt / 6,0 l: J545 - Relais 2 für Sekundärluftpumpe | 40A
5. | S7 - Sicherung im Relaisträger und Sicherungshalter, Zündspulen 8-12 mit Leistungsendstufe / 6.0 l: N325 - Zündspule 7 mit Leistungsendstufe | 30A
6. | Zündspulen 2-6 mit Leistungsendstufe, N292 - Zündspule 4 mit Leistungsendstufe, S8 - Sicherung im Relaisträger und Sicherungshalter / 6,0 l: N70 - Zündspule 1 mit Leistungsendstufe | 30A
7. | 3,2, 3,6 und 4,2 l: N30 - Einspritzventil für Zylinder 1 - 2 - 3 (3,2 l) / N70 - Zündspule 1 mit Leistungsendstufe, N127 - Zündspule 2 mit Leistungsendstufe, N291 - Zündspule 3 mit Leistungsendstufe / Zündspulen 4-8 mit Leistungsendstufe (4,2 l) | 20A
7. | 6,0 l: N85 - Einspritzventil für Zylinder 7 - 12 | 10A
8. | 3,2 und 3,6: N33 - Einspritzventil für Zylinder 4-5-6 (3,2 l), Zündspulen 4-6 mit Leistungsendstufe / 4,2 l: Nicht belegt | 20A
8. | 6,0 l: Einspritzventil für Zylinder 1 - 6 | 10A
9. | 3,0 l: J220 - Steuergerät für Motronic / N156 - Ventil für Saugrohrumschaltung, N205 - Ventil 1 für Nockenwellenverstellung (Einlass), N318 - Ventil 1 für Nockenwellenverstellung (Auslass) / 3,6, 4,2 und 6,0 l: J623 - Motorsteuergerät / J624 - Motorsteuergerät 2 (6,0 l) | 30A
10. | V144 - Pumpe für Kraftstoffsystemdiagnose / 3,2, 3,6 und 6,0 l: G65 - Hochdruckgeber, J293 - Steuergerät für Kühlerlüfter, J671 - Steuergerät 2 für Kühlerlüfter / 3,2 und 3,6 l: G70 - Luftmassenmesser / 4,2 l: G246 - Luftmassenmesser 2, J299 - Relais für Sekundärluftpumpe / 3,6 l. J496 - Relais für Kühlmittelnachlaufpumpe / 3,2 und 4,2 l: N80 - Magnetventil 1 für Aktivkohlebehälter / 3,2 l: J569 - Relais für Bremskraftverstärker, N115 - Magnetventil 2 für Aktivkohlebehälter / 6,0 l: J255 - Steuergerät für Climatronic, J301 - Bedienungs- und Anzeigeeinheit für Klimaanlage, J442 - Relais für Generatoranschluss 2) | 10A
11. | J255 - Steuergerät für Climatronic, N280 - Regelventil für Klimakompressor / 3,2 l: G266 - Ölstands- und Öltemperaturgeber | 15A
11. | J301 - Bedienungs- und Anzeigeeinheit für Klimaanlage, J442 - Relais für Generatoranschluss 2), N280 - Regelventil für Klimakompressor / 3,6 l: J255 - Steuergerät für Climatronic / 4,2 l: Nicht belegt | 10A
11. | Ventil 1-2 für Nockenwellenverstellung (Einlass), Regelventil für Klimakompressor, 6,0 l: N80 - Magnetventil 1 für Aktivkohlebehälter | 15A
12. | J496 - Relais für Kühlmittelnachlaufpumpe, 3,2 l: J299 - Relais für Sekundärluftpumpe | 5A
12. | N205 - Ventil 1 für Nockenwellenverstellung (Einlass), N316 - Ventil für Saugrohrklappe, N318 - Ventil 1 für Nockenwellenverstellung (Auslass) / 3,6 l: N80 - Magnetventil 1 für Aktivkohlebehälter | 10A
12. | G65 - Hochdruckgeber, J151 - Relais für Kühlmittelnachlauf, J255 - Steuergerät für Climatronic, J301 - Bedienungs- und Anzeigeeinheit für Klimaanlage, J293 - Steuergerät für Kühlerlüfter, J442 - Relais für Generatoranschluss 1), J671 - Steuergerät 2 für Kühlerlüfter, Steuergerät 1-2 für Nockenwellenverstellung (Einlass), N280 - Regelventil für Klimakompressor, V157 - Stellmotor für Saugrohrklappe, V183 - Motor für Saugrohrumschaltung / 4,2 l: F265 - Thermostat für kennfeldgesteuerte Motorkühlung | 20A
12. | J299 und J545 - Relais 1 und 2 für Sekundärluftpumpe, J624 - Motorsteuergerät 2 / 6,0 l: J49 - Relais 2 für elektrische Kraftstoffpumpe | 5A
13. | 3,2 l: G23 - Kraftstoffpumpe | 15A
13. | 3,6 und 4,2 l: J538 - Steuergerät für Kraftstoffpumpe | 25A
13. | 6,0 l: G6 - Kraftstoffvorförderpumpe, J17 - Relais für Kraftstoffpumpe | 15A
14. | 3,2 l: G6 - Kraftstoffvorförderpumpe / 3,6 l: N276 - Regelventil für Kraftstoffdruck | 15A
14. | 4,2 l: N290 - Ventil für Kraftstoffdosierung / N402 - Ventil 2 für Kraftstoffdosierung | 10A
14. | 6,0 l: G23 - Kraftstoffpumpe / J49 - Relais 2 für elektrische Kraftstoffpumpe | 15A
15. | J271 - Relais für Stromversorgung Motronic / 3,2 und 6,0 l: J17 - Relais für Kraftstoffpumpe / 3,2 l: J220 - Steuergerät für Motronic, J49 - Relais 2 für elektrische Kraftstoffpumpe / 3,6, 4,2 und 6,0 l: J670 - Relais 2 für Stromversorgung Motronic, J623 - Motorsteuergerät / 6,0 l: J624 - Motorsteuergerät 2 | 10A
16. | 3,2 l: V192 - Unterdruckpumpe für Bremse / 3,6 l: J496 - Relais für Kühlmittelnachlaufpumpe / 4,2 l: J569 - Relais für Bremskraftverstärker, V192 - Unterdruckpumpe für Bremse / 6,0 l: J496 - Relais für Kühlmittelnachlaufpumpe, J569 - Relais für Bremskraftverstärker, V51 - Kühlmittelnachlaufpumpe, V192 - Unterdruckpumpe für Bremse | 15A
17. | 3,2, 3,6 und 4,2 l: G39 - Lambdasonde, G108 - Lambdasonde 2, Heizung für Lambdasonde 1-2 / 6,0 l: G39 - Lambdasonde, Lambdasonde 2-4, Heizung für Lambdasonde 1-4 | 15A / 30A
18. | 3,2, 3,6 und 4,2 l: G130 - Lambdasonde nach Katalysator. G131 - Lambdasonde 2 nach Katalysator, Heizung für Lambdasonde 1-2 nach Katalysator (3,6 l) / 6,0 l: G130 - Lambdasonde nach Katalysator, Lambdasonde 2-4 nach Katalysator, Heizung für Lambdasonde 1-4 nach Katalysator | 7,5A / 15A
Im Innenraum

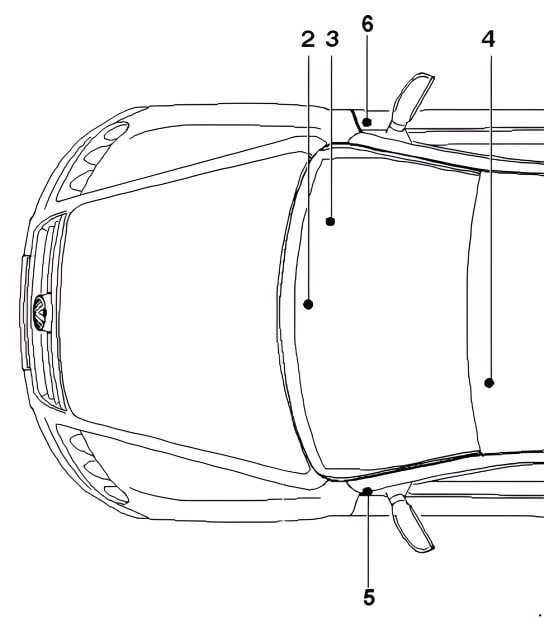

Anordnung der Relaisträger und Sicherungshalter: Nr. 2. Relaisträger unterhalb der Instrumententafel links, nahe der Mittelkonsole, Nr. 3. Relaisträger unterhalb der Instrumententafel rechts, nahe der A-Säule (nur bei Rechtslenkern), Nr. 4. Relaisträger unter dem Fahrersitz, Nr. 5. Sicherungshalter auf der Fahrerseite, Nr. 6. Sicherungshalter auf der Beifahrerseite

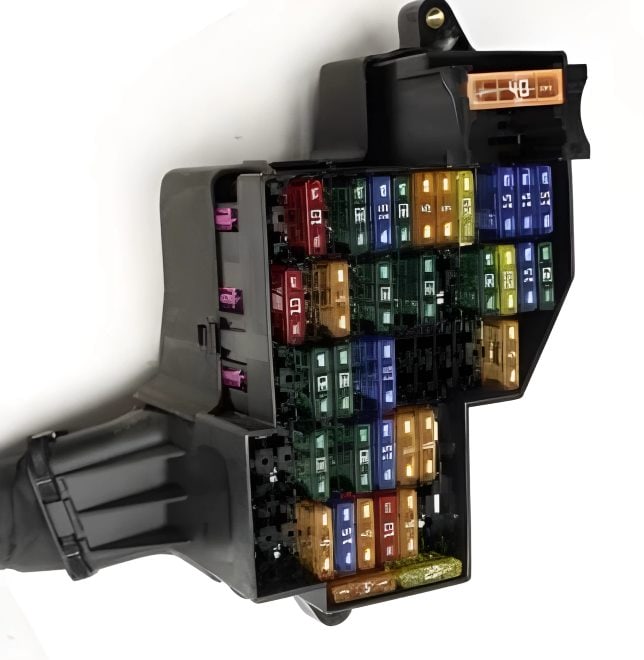

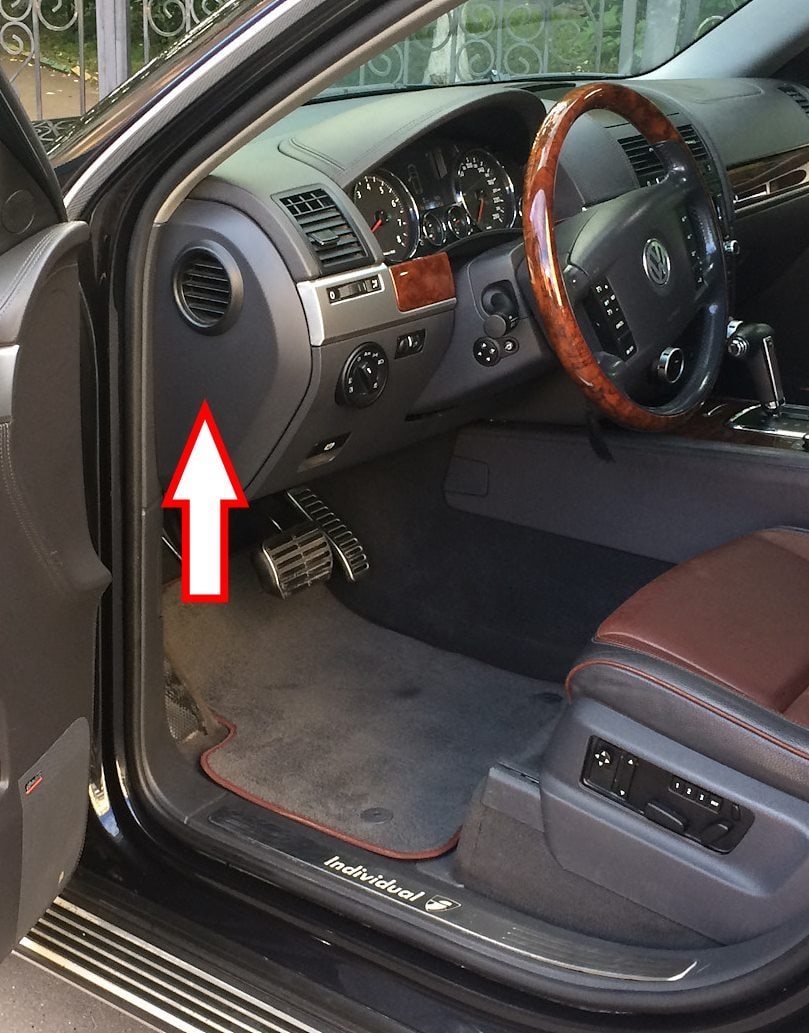

Sicherungskasten auf der Fahrerseite
Er befindet sich hinter der seitlichen Abdeckung der Instrumententafel.

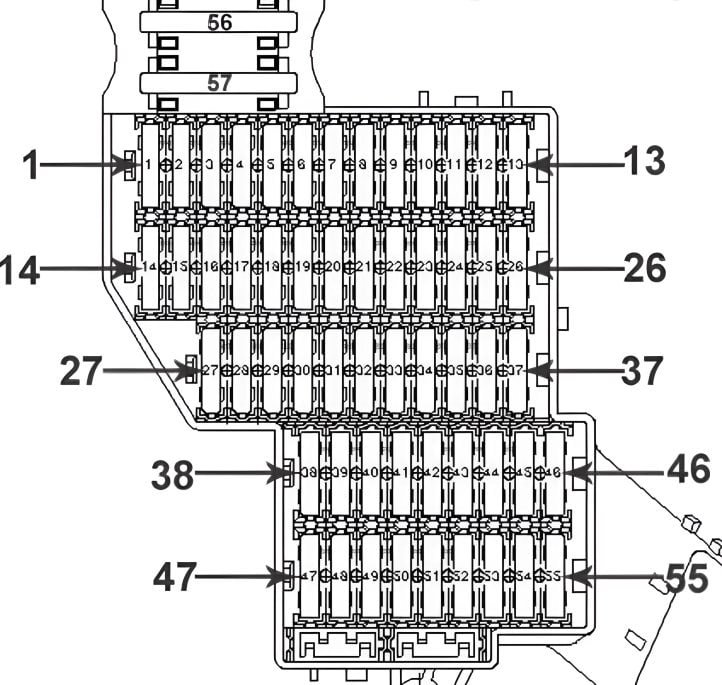

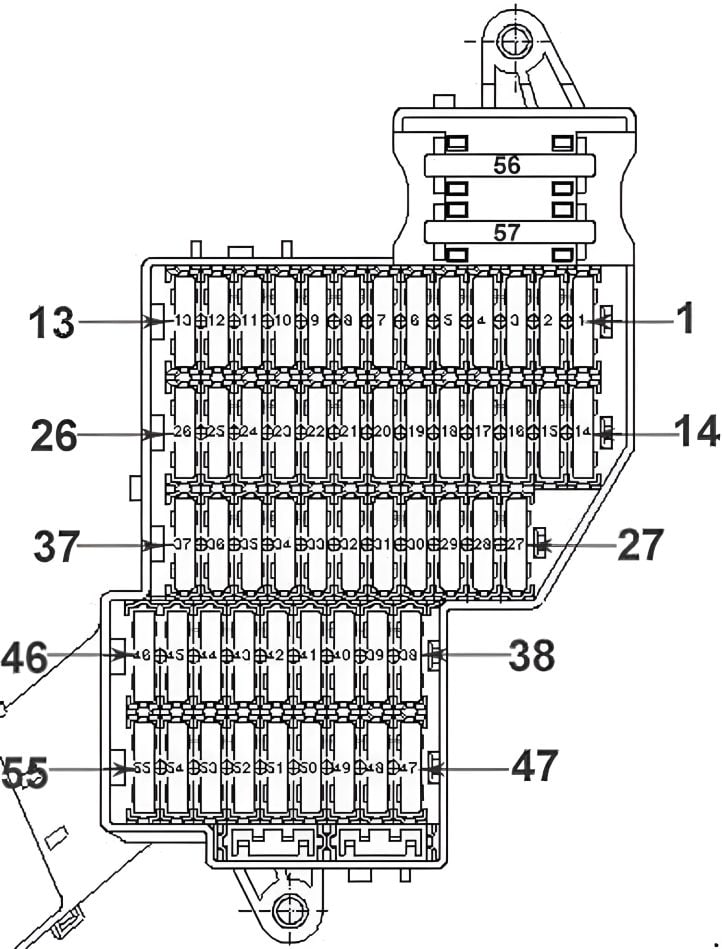

Beispielhafte Darstellung.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | U1 - Sicherung für Zigarettenanzünder / U9 - Sicherung für Zigarettenanzünder hinten | 15A 1) / 20A 2)
2. | J160 - Relais für Umwälzpumpe 2), J708 - Relais für Restwärmepumpe 2), R149 - Funkempfänger für Standheizung 2), U18 - 12-V-Steckdose 2 1), U20 - 12-V-Steckdose 4 1) | 5A 1) / 15A 1)
3. | U5 - 12-V-Steckdose / U19 - 12-V-Steckdose 3 | 15A 1) / 20A 2)
4. | J162 - Steuergerät für Heizung | 20A
5. | U18 - 12-V-Steckdose 2 1), U19 - 12-V-Steckdose 3 1), J807 - Relais für Steckdosen 1) | 20A
6. | J518 - Steuergerät für Zugangsberechtigung und Startsystem 3), J708 - Relais für Restwärmepumpe 1) | 15A
7. | Diagnosestecker, J515 - Steuergerät für Antennenauswahl, G397 - Regen- und Lichtsensor | 5A
8. | V - Scheibenwischermotor | 30A
9. | J519 - Bordnetzsteuergerät (Scheibenwaschpumpe) | 15A
10. | J388 - Türsteuergerät hinten links (Fensterheber) | 25A
11. | J386 - Türsteuergerät Fahrerseite (Zentralverriegelung), J388 - Türsteuergerät hinten links (Zentralverriegelung) | 15A
12. | J519 - Bordnetzsteuergerät (Innenraumbeleuchtung) | 10A
13. | Nicht belegt
14. | J386 - Türsteuergerät Fahrerseite (Fensterheber) | 25A
15. | J605 - Steuergerät für Heckklappe (rechte Schlussleuchte) | 15A
16. | J519 - Bordnetzsteuergerät (Signalhorn) | 20A
17. | J519 - Bordnetzsteuergerät (linke Leuchte) | 30A
18. | J39 - Relais für Scheinwerferreinigungsanlage | 20A
19. | Nicht belegt
20. | J519 - Bordnetzsteuergerät (Batterie 1) | 30A
21. | Nicht belegt
22. | J647 - Steuergerät für Querdifferentialsperre, J756 - Steuergerät 2 für Heckklappe | 30A
23. | J647 - Steuergerät für Querdifferentialsperre, J502 - Steuergerät für Reifendruckkontrollsystem | 10A
25. | J352 - Steuergerät für Lenksäulen- und Gurthöhenverstellung | 15A
26. | F36 - Schalter für Kupplungspedal, J... - Motorsteuergeräte, J234 - Steuergerät für Airbag, J285 - Steuergerät für Kombiinstrument, J519 - Bordnetzsteuergerät, K145 - Kontrollleuchte für Beifahrerairbag-Deaktivierung, N378 - Magnetspule für Gurtstraffer Fahrerseite, N379 - Magnetspule für Gurtstraffer Beifahrerseite | 10A
27. | E183 - Taster für Innenraumüberwachung, W11 - Leseleuchte hinten links, W12 - Leseleuchte hinten rechts, W14 - Beleuchtung für Make-up-Spiegel Beifahrerseite, W20 - Beleuchtung für Make-up-Spiegel Fahrerseite, W51 - Leuchte in Heckklappe | 5A
28-32. | Nicht belegt
33. | J527 - Lenksäulensteuergerät | 15A
34. | G273 - Sensor für Innenraumüberwachung, G384 - Geber für Fahrzeugneigung | 5A
35. | J519 - Bordnetzsteuergerät | 30A
36. | E470 - Bedienungseinheit für Fahrersitzeinstellung | 30A
37. | Nicht belegt
38. | Nicht belegt
39. | J9 - Relais für Heckscheibenheizung, J32 - Relais für Klimaanlage, J329 - Relais für Spannungsversorgung Klemme 15, J755 - Relais für Transportmodus, J807 - Relais für Steckdosen 1) | 5A
40. | J285 - Steuergerät für Kombiinstrument | 5A
41. | J518 - Steuergerät für Zugangsberechtigung und Startsystem | 15A
42. | J245 - Steuergerät für Schiebedach | 30A
43. | Nicht belegt
44. | E470 - Bedienungseinheit für Fahrersitzeinstellung, J136 - Steuergerät für Sitz- und Lenksäulenverstellung mit Memory-Funktion, J810 - Steuergerät für Fahrersitzeinstellung | 30A
45. | J786 - Steuergerät für Sitzheizung hinten | 25A
46. | Nicht belegt
47. | J647 - Steuergerät für Querdifferentialsperre | 10A
48. | J769 - Steuergerät für Spurwechselassistent, J770 - Steuergerät 2 für Spurwechselassistent | 5A
49. | J236 - Steuergerät für Servotronic | 5A
50. | G266 - Ölstands- und Öltemperaturgeber, N79 - Heizwiderstand für Kurbelgehäuseentlüftung 4) | 10A
51. | Diagnosestecker, F321 - Schalter für Feststellbremse, G238 - Sensor für Luftgüte, G550 - Sensor für automatische Distanzregelung, J755 - Relais für Transportmodus | 5A
52. | V12 - Motor für Heckscheibenwischer | 30A
53. | E1 - Lichtschalter, J527 - Lenksäulensteuergerät, J605 - Steuergerät für Heckklappe | 5A
54. | E102 - Regler für Leuchtweitenregulierung, J667 - Leistungsmodul für Scheinwerfer links 6), V48 - Stellmotor für Leuchtweitenregulierung links 5), V49 - Stellmotor für Leuchtweitenregulierung rechts 5) | 10A
55. | J486 - Relais für Frischluftgebläse (Stufe 2) | 15A
56. | J32 - Relais für Klimaanlage, J309 - Trennrelais für Solardach, J486 - Relais für Frischluftgebläse (Stufe 2), SB55 - Sicherung 55 im Sicherungshalter B, V305 - Regler für Frischluftgebläse vorn | 40A
57. | V306 - Regler für Frischluftgebläse hinten | 40A

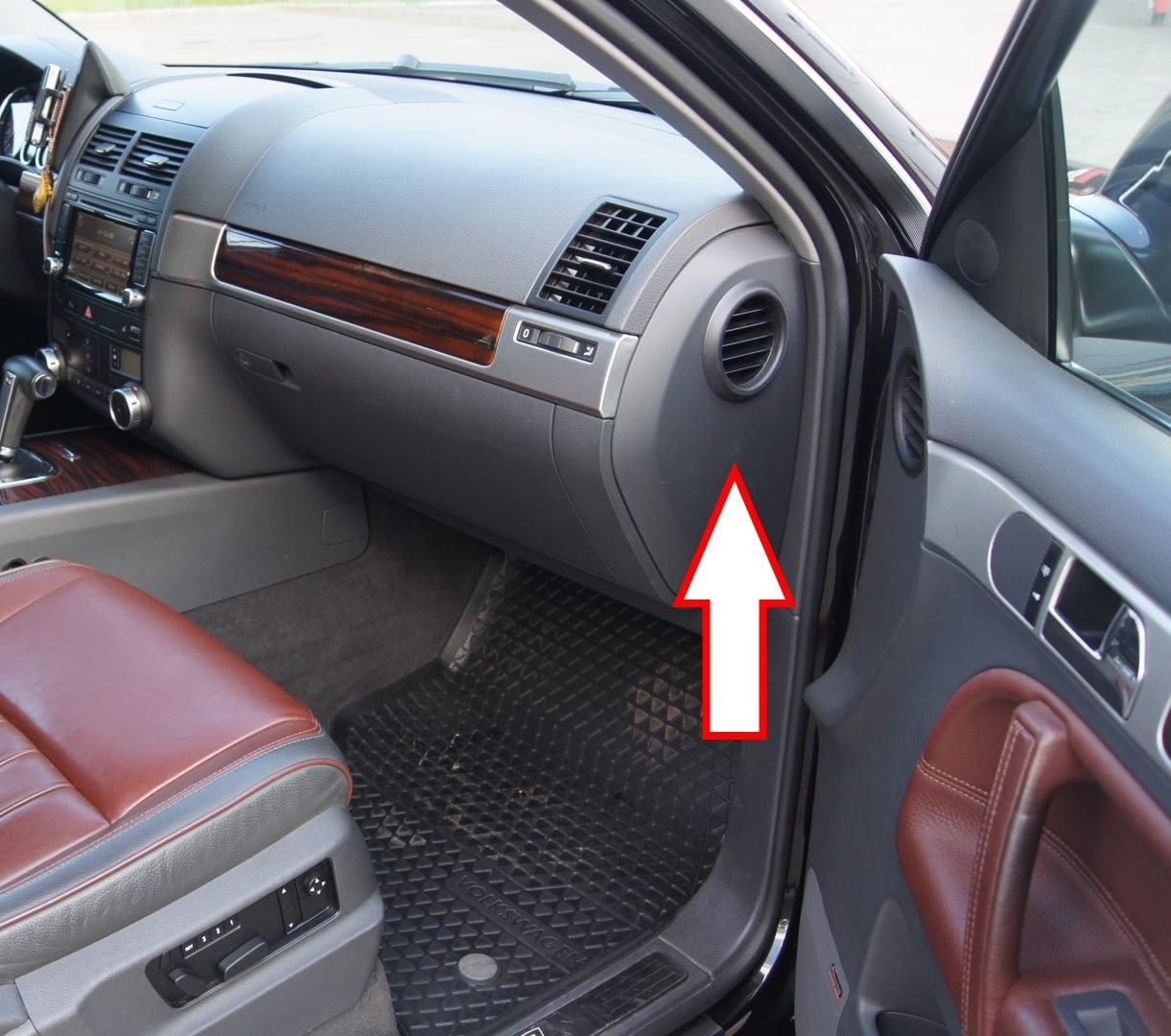

Sicherungskasten Beifahrerseite
Er befindet sich hinter der seitlichen Abdeckung der Instrumententafel auf der Beifahrerseite.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | J345 - Steuergerät für Anhängererkennung | 15A
2. | J446 - Steuergerät für Einparkhilfe | 5A
3. | J345 - Steuergerät für Anhängererkennung | 15A
4. | J412 - Steuergerät für Bedienungselektronik des Mobiltelefons | 5A
5. | J345 - Steuergerät für Anhängererkennung | 15A
6. | ABS-Steuergerät | 30A
7. | J646 - Steuergerät für Verteilergetriebe | 5A
8. | J519 - Bordnetzsteuergerät (Leuchte rechts) | 30A
9. | Sonderausstattung, R190 - Tuner für Satellitenradio 1) | 10A
10. | J772 - Steuergerät für Rückfahrkamerasystem, R78 - TV-Tuner | 5A
11. | J503 - Steuergerät mit Anzeigeeinheit für Radio und Navigation, R - Radioanlage, Einbausatz für Radio-Navigationssystem (Japan) | 20A
12. | R12 - Verstärker | 30A
13. | Nicht belegt
14. | J605 - Steuergerät für Heckklappe | 15A
15. | J389 - Türsteuergerät hinten rechts (Fensterheber) | 25A
16. | W3 - Schalter für Gepäckraumbeleuchtung | 10A
17. | Nicht belegt
18. | J9 - Relais für Heckscheibenheizung | 30A
19. | Nicht belegt
20. | U13 - Wechselrichter mit Steckdose, 12 V - 230 V, U27 - Wechselrichter mit Steckdose, 12 V - 115 V 1) | 30A
21. | F266 - Kontaktschalter für Motorhaube | 10A
22. | J774 - Steuergerät für Sitzheizung vorn | 25A
23. | J255 - Steuergerät für Climatronic | 10A
24. | E471 - Bedienungseinheit für Beifahrersitzeinstellung, J521 - Steuergerät für Beifahrersitzeinstellung mit Memory-Funktion | 25A
25. | E265 - Bedienungs- und Anzeigeeinheit für Climatronic hinten, J301 - Bedienungs- und Anzeigeeinheit für Klimaanlage | 5A
26. | Nicht belegt
27. | J197 - Steuergerät für Niveauregelung | 15A
28. | Nicht belegt
29. | J217 - Steuergerät für automatisches Getriebe | 10A
30. | J714 - Relais für Zuziehhilfe | 20A
31. | J605 - Steuergerät für Heckklappe | 15A
32. | J387 - Türsteuergerät Beifahrerseite (Zentralverriegelung), J389 - Türsteuergerät hinten rechts (Zentralverriegelung) | 10A
33. | Sonderausstattung | 15A
34. | J387 - Türsteuergerät Beifahrerseite (Fensterheber) | 25A
35. | E471 - Bedienungseinheit für Beifahrersitzeinstellung | 30A
36. | J603 - Steuergerät für Fahrzeugortungssystem, J702 - Head-up-Display | 5A
37. | Nicht belegt
38. | J104 - Steuergerät für ABS | 10A
39. | J411 - Relais für Frontscheibenheizung rechts, J745 - Steuergerät für Kurvenlicht und Leuchtweitenregulierung, Sonderausstattung, J410 - Relais für Frontscheibenheizung links | 5A
40. | J646 - Steuergerät für Verteilergetriebe | 10A
41. | J345 - Steuergerät für Anhängererkennung | 10A
42. | E284 - Bedienungseinheit für Garagentoröffner, J530 - Steuergerät für Garagentoröffner | 5A
43. | F41 - Schalter für Rückfahrleuchten | 5A
44. | E94 - Regler für Sitzheizung vorn links, E95 - Regler für Sitzheizung vorn rechts, Schalter für Sitzheizung hinten links, Schalter für Sitzheizung hinten rechts, E281 - Bedienungseinheit für Niveauregelung, Heizwiderstand für Scheibenwaschdüse links, Heizwiderstand für Scheibenwaschdüse rechts | 5A
45. | Nicht belegt
46. | Nicht belegt
47. | J668 - Leistungsmodul für Scheinwerfer rechts | 10A
48. | J197 - Steuergerät für Niveauregelung | 10A
49. | Y7 - Automatisch abblendender Innenspiegel | 5A
50. | E256 - Taster für ASR- und ESP-Deaktivierung | 5A
51. | Automatisches Getriebe | 15A
52. | F125 - Multifunktionsschalter, F189 - Schalter für Tiptronic, N380 - Magnet für Wählhebelsperre | 5A
53. | Relais für Frontscheibenheizung rechts | 30A
54. | Relais für Frontscheibenheizung links | 30A
55. | Nicht belegt
56. | ABS-Steuergerät | 40A
57. | Steuergerät für Verteilergetriebe | 40A
Relaiskasten
Einbauort: Nehmen Sie die Verkleidung im Fußraum auf der Fahrerseite (oberhalb der Pedale) ab. Dahinter befindet sich ein grauer Relaisträger, der mit Verriegelungen befestigt ist.
Belegungsplan
Nr. | Beschreibung
E1. | Trennrelais für Solardach -J309- (79)
E2. | Nicht belegt
E3. | Frontscheibenheizung links -J410- (53)
E4. | Nicht belegt
E5. | Relais 2 für Spannungsversorgung -J710- (432) nur V10 TDI
E6. | Nicht belegt
E7. | Scheinwerferreinigungsanlage -J39- (53)
E8. | Relais für Restwärmepumpe -J708- (404)
E9. | Frontscheibenheizung rechts -J411- (53)
D1. | Steuergerät für Servotronic -J236- (476)
D2. | Relais für Zuziehhilfe -J714- (404)
D3. | Kompressor für Niveauregelung -J403- (373)
D4. | Relais für Steckdosen -J807- (404)
D5. | Relais für Klimaanlage -J32- (100) / (370) alternativ verbaut
D6. | Relais für Frischluftgebläse, Stufe 2 -J486- (404) nur bei manueller Klimaanlage
D7. | Heckscheibenheizung -J9- (53)
D8. | Relais für Umwälzpumpe -J160- (404) VR6 nur mit Standheizung
D9. | Relais für Generatoranschluss -J442- (53)
