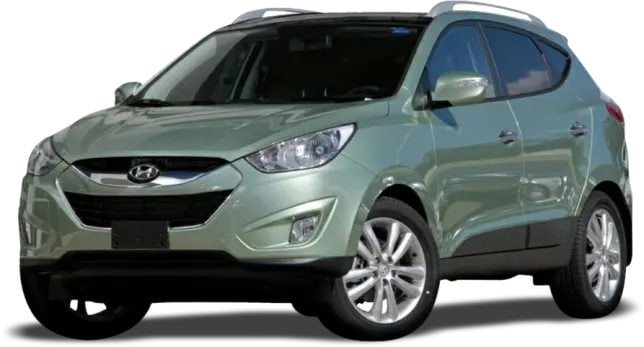

Der ix35 ist der Nachfolger des Tucson der ersten Generation. Das Auto wurde auf der Frankfurter Automobilausstellung am 3. September 2009 vorgestellt. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Hyundai ix35 / Tucson 2 (zweite Generation; Code-Bezeichnung LM). Baujahre: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum
Je nach eingebautem Motortyp (Diesel oder Benzin) gibt es eine oder zwei Einheiten.
Primärer Sicherungskasten
Befindet sich auf der linken Seite des Motorraums hinter der Batterie.

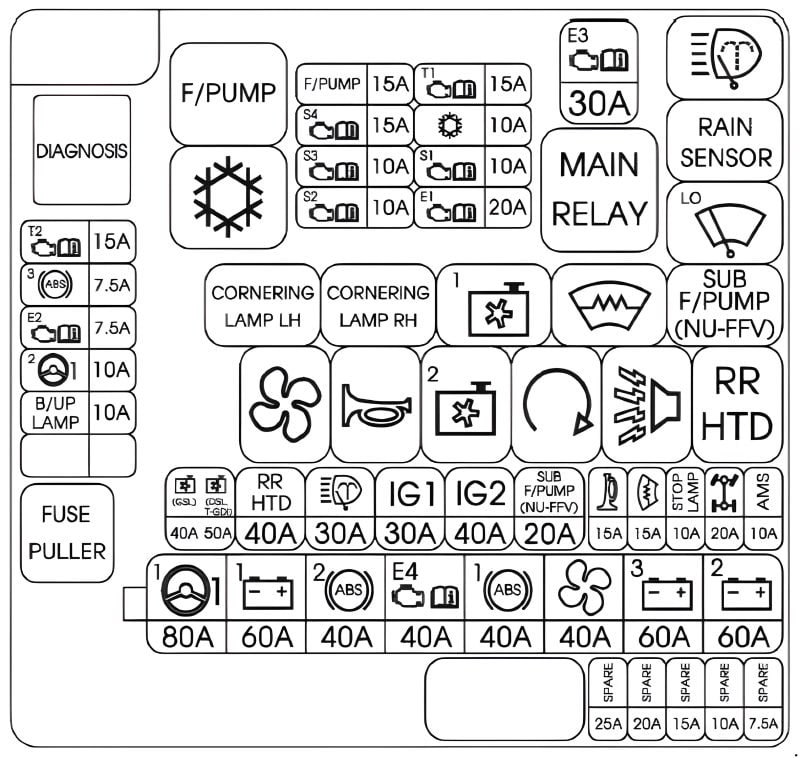

Beispiel für ein Diagramm auf der Abdeckung des Kastens.

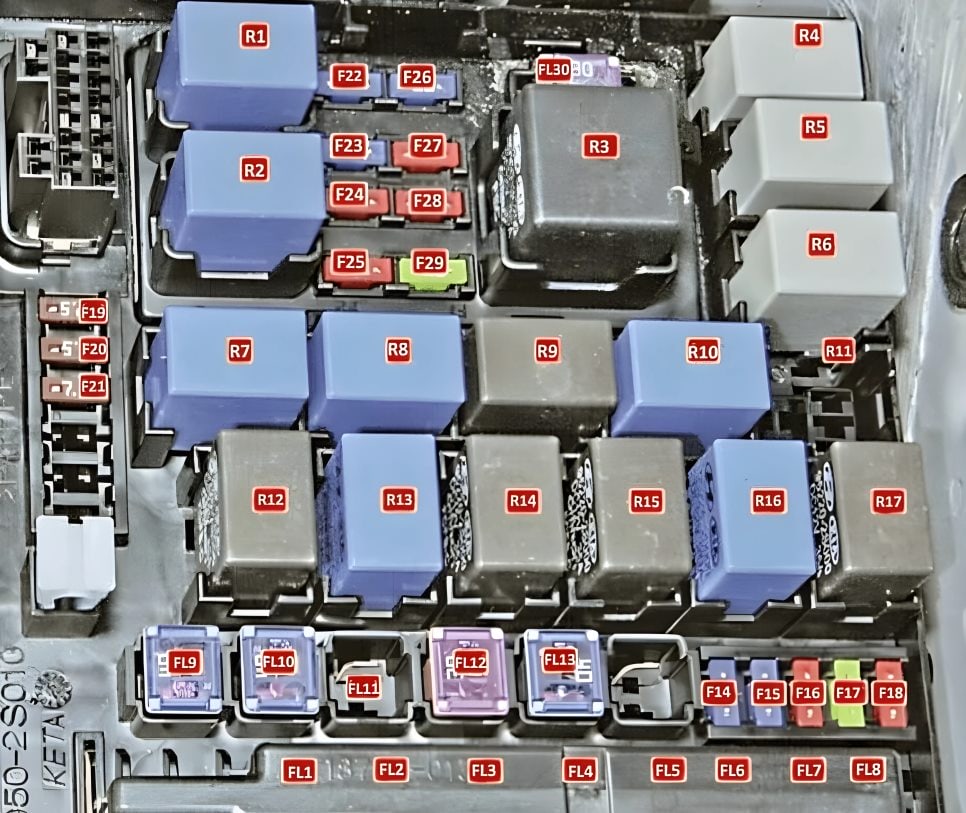

Typ 1
Die erste Version der Beschreibung der Einheit unter der Motorhaube.
Belegungsplan
Nr. | Beschreibung | Ampere
FL1. | Elektrische Servolenkung | 80A
FL2. | Verteilerkasten im Armaturenbrett | 60A
FL3. | ESP- und ABS-Steuergerät | 40A
FL4. | EMS-Kasten | 40A
FL5. | ESP- und ABS-Steuergerät | 40A
FL6. | Heizungsgebläserelais | 40A
FL7. | Verteilerkasten am Armaturenbrett | 60A
FL8. | Verteilerkasten für die Instrumententafel | 60A
FL9. | Elektrokühlgebläse | 40A
FL10. | Beheizte Heckklappenscheibe | 40A
FL11. | Scheinwerferwaschanlage | 30A
FL12. | Zündschalter (Schloss) | 40A
FL13. | Startrelais, Zündschloss | 40A
F14. | Relais für Alarmsirene | 15A
F15. | Beheizte Windschutzscheibe | 15A
F16. | Bremslicht | 10A
F17. | Steuergerät Allradantrieb | 20A
F18. | Zündspulen, Kondensator | 20A
F19. | Startrelais, Automatikgetriebe Park-/Neutralstellungsrelais, MAF-Sensor, Multifunktionsschalter | 7,5A
F20. | ESP-, ABS- und ICM-Steuergeräte, Mehrzweckschalter, Glühkerzenrelais, Kraftstofffilter-Wassersensor, Kraftstofffilter-Heizungsrelais | 7,5A
F21. | Wählschalter für Automatikgetriebe | 7,5A
F22. | Sicherung Kraftstoffpumpe | 15A
F23. | Sauerstoffkonzentrationssensor, Kühlgebläse, Kraftstoffdruckregelventil, Motorverriegelungsmodul, CMP-Sensor, Kraftstoffpumpenrelais, Kraftstoffdruckregelventil, Hauptdruckregelventil | 15A
F24. | Klimaanlage, Düsen, Bremslicht, Sauerstoffkonzentrationssensor, Klimaanlage, Kühlgebläserelais, Kurbelwellenstellungssensor, Sauerstoffkonzentrationssensor, Klimaanlage | 10A
F25. | Bremslichtschalter | 10A
F26. | RSM, TCM 15A
F27. | Klimagerät | 10A
F28. | TCM-Modul, Einspritzsteuerungs-Magnetventil, Kurbelwellenstellungssensor, Nockenwellenstellungssensor, Ölsteuerventil, Kanisterentlüftungs-Magnetventil. / Kühlungsmagnetventil, (Abgasrückführung), VGT (Gasverteilungssystem), elektrischer Anlasser, automatisches Motorverriegelungsmodul, CMP-Sensor, Glühkerzenrelaiseinheit, Ölstandssensor. EGR-Magnetventil (Abgasrückführung), VGT-Elektrostarter, Ölstandssensor, Motorkühlgebläse. | 10A
F29. | Zündspulen, ECM | 20A
FL30. | Motorsteuerungsrelais | 30A
R1. | Kraftstoffpumpenrelais
R2. | Klimaanlagenrelais
R3. | Motorsteuerrelais (Hauptrelais)
R4. | Bremswarnrelais / Scheinwerferwascherrelais
R5. | Wischerrelais (Regensensor)
R6. | Wischerrelais (langsamer Modus)
R7. | Gebläserelais
R8. | Hupenrelais
R9. | Relais - elektrisches Kühlgebläse mit hoher Drehzahl
R10. | Relais für beheizte Windschutzscheibe
R11. | Motorsteuerungsrelais
R12. | Elektrisches Gebläse Klimasystem
R13. | Hupenrelais
R14. | Relais für Kühlgebläse (niedrig)
R15. | Anlasserrelais
R16. | Relais für akustischen Einbruchalarm
R17. | Relais für beheizte Heckscheibe

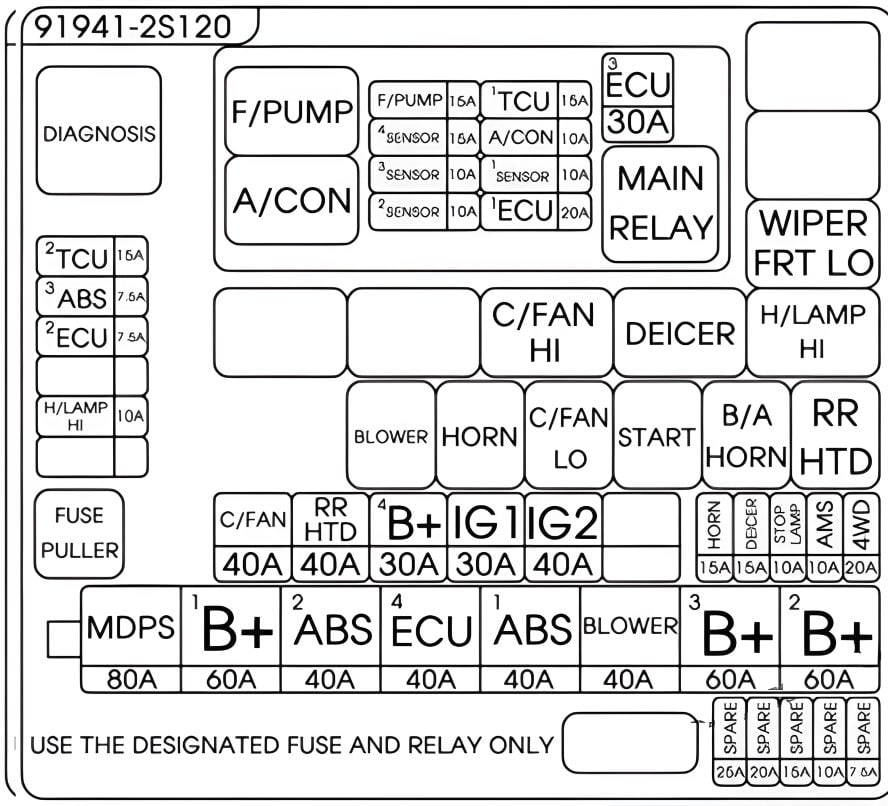

Typ 2
Die zweite Option zur Beschreibung der Einheit unter der Motorhaube.
Belegungsplan
Code | Beschreibung | Ampere
MDPS | MDPS-Einheit | 80A
B+1 | Smart Junction Box (DR LOCK 15A, HAZARD 15A, PDM 15A, S/HEATER RR 15A) | 60A
ABS 2 | Mehrzweck-Kontrollstecker, ESC-Modul | 40A
ECU 4 | EMS-Box (TCU 1 15A, ECU 3 30A, A/CON 10A, F/PUMP 15A) | 40A
ABS 1 | Mehrzweck-Kontrollstecker, ESC-Modul | 40A
BLOWER | Gebläserelais | 40A
B+3 | Smart Junction Box (P/SEAT(DRV) 20A, SAFETY POWER WINDOW 20A, SMART KEY 10A, MODULE 5 7.5A, Stromanschluss (AUDIO 1 10A, ROOM LAMP 10A), IPS-1CH, IPS-2CH) | 60A
B+2 | Smart Junction Box (Fensterheberrelais, SUNROOF 15A, AMP 25A, IPS-1CH) | 60A
C/FAN | Sicherungs- und Relaiskasten im Motorraum (C/FAN LO-Relais, C/FAN HI-Relais) | 40A
RR HTD | Sicherungs- und Relaiskasten im Motorraum (RR HTD-Relais) | 40A
B+ 4 | Sicherungs- und Relaiskasten im Motorraum (H/LAMP HI 10A) | 30A
IG 1 | Zündschalter, PDM-Relaiskasten (IGN 1-Relais) | 30A
IG 2 | Sicherungs- und Relaiskasten im Motorraum (Startrelais), Zündschalter, PDM-Relaiskasten (IGN 2-Relais) | 40A
HORN | Sicherungs- und Relaiskasten im Motorraum (Hupenrelais, B/A-Hupenrelais) | 15A
DEICER | Sicherungs- und Relaiskasten im Motorraum (Enteisungsrelais) | 15A
STOP LAMP | Bremslichtschalter, elektrisches Stoppsignalmodul, Smart-Key-Steuermodul | 10A
AMS | Batterie-Sensor | 10A
4WD | ALLRAD-ECM | 20A
H/LAMP HI | Sicherungs- und Relaiskasten im Motorraum (H/LAMP HI-Relais) | 10A
ECU 2 | PCM/ECM, Uhrfeder | 7,5A
ABS 3 | Mehrzweck-Kontrollstecker, ESC-Modul | 7,5A
TCU 2 | Getriebebereichsschalter (A/T), Fahrzeuggeschwindigkeitssensor (M/T), Rückfahrlichtschalter (M/T) | 15A
F/PUMP | EMS-Box (F/PUMP-Relais) | 15A
SENSOR 4 | E/R Sicherungs- und Relaiskasten (Relais C/FAN HI, LO), EMS-Box (Relais F/PUMP), Sauerstoffsensor (oben, unten) | 15A
SENSOR 3 | EMS-Box (A/CON-Relais) | 10A
SENSOR 2 | (Nicht verwendet) | 10A
SENSOR 1 | PCM | 10A
TCU 1 | EMS-Box (A/CON-Relais) | 15A
A/CON | Wegfahrsperrenmodul, Kurbelwellenpositionssensor, Nockenwellenpositionssensor 1/2, Ölsteuerventil 1/2, Entlüftungssteuermagnetventil, variables Ansaugkrümmerventil, Kanisterverschlussventil | 10A
ECU 1 | Zündspule (#1, #2, #3, #4), Kondensator | 20A
ECU 3 | EMS-Box (Motorsteuerungsrelais) | 30A
Zusätzlicher Sicherungskasten
Installiert bei Modellen mit Dieselmotor.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Relais Nr. 1 der Heizung mit positiver Temperaturkennlinie | 50A
2. | Relais Nr. 2 des Heizgerätes mit positiver Temperaturkennlinie | 50A
3. | Relais Nr. 3 des Heizgeräts mit positiver Temperaturkennlinie | 50A
4. | Relais der Kraftstofffilterheizung | 30A
5. | Glühkerzenrelaiseinheit | 80A
Hauptsicherung
Bei vielen Hyundai-Fahrzeugen befindet sich die Hauptstromsicherung am Pluspol der Batterie.
ALT - Lichtmaschine 150A.
Im Innenraum des Fahrzeugs

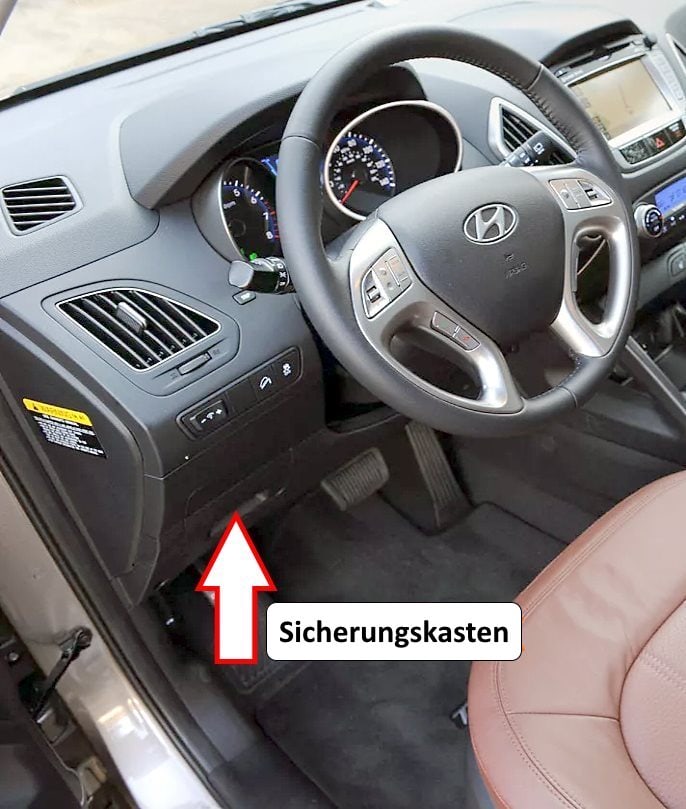

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Beispiel für einen Schaltplan aus dem Blockdeckel.
Gesamtansicht.
Belegungsplan
Nr. | Ampere | Beschreibung
POWER CONNECTOR (AUDIO 1) | 10A | Audio, A/V & Navigation Haupteinheit, MTS Modul
POWER CONNECTOR (ROOM LAMP) | 10A | BCM, Auto Licht- und Fotosensor, Date Link Connector, Zündschlüsselbeleuchtung & Türwarnschalter, A/ C-Steuermodul, Gepäckraumleuchte, IPS-Steuermodul Modul, Kombiinstrument (Anzeige), elektrochromer Spiegel, Motorraum Sicherungs- und Relaiskasten (Innenleuchtenrelais)
MODULE 3 | 10A | IPS-Steuerung Modul, BCM, elektrochromer Spiegel, Smart Key-Steuermodul, ICM-Relaisbox (Relais für Rücksitzheizung links/rechts)
START | 10A | [W/O Wegfahrsperre] Einbruchsalarmrelais [Mit Wegfahrsperre] Motorraumsicherung und Relaiskasten (Startrelais)
A/BAG IND | 10A | Instrument Cluster (Airbag-Anzeige)
CLUSTER | 10A | Audio, Konsolenschalter, Kombiinstrument (Indikator), BCM, Lichtmaschine, A/V & Navigations-Haupteinheit, MTS-Modul, elektrochromer Spiegel, A/C-Steuermodul
MODULE 4 | 10A | Motorraum Sicherungs- und Relaiskasten (Gebläserelais, Scheinwerfer-Hochrelais), Cluster-Ionisator, A/C-Steuermodul, Schiebedachmotor
POWER OUTLET 2 | 25A | Zigarette Zigarettenanzünder & Steckdose vorne, Steckdose hinten
AUDIO 2 | 10A | Stromversorgung Außenspiegelschalter, AMP, BCM, A/V- und Navigations-Haupteinheit, Audio, MTS Modul, Smart Key-Steuermodul
A/BAG | 10A | SRS-Steuerung Modul, Beifahrer-Erkennungssensor, Kontrollleuchte
MODULE 1 | 10A | IPS-Steuerung Modul, Reifendrucküberwachungsmodul, ESC-Aus-Schalter, ATM-Schaltknüppel Blinker, DBC-Schalter, Multifunktionsschalter (Licht), Bremslichtschalter, 4WD ECM
FOG LAMP RR | 10A | -
WIPER FRT | 25A | Frontscheibenwischer Motor, Multifunktionsschalter (Wischer), Motorraum-Sicherungs- und Relaisbox (Wischer vorne, Relais für niedrige Temperaturen)
S/HEATER FRT | 15A | Konsole Schalter
POWER OUTLET 1 | 15A | Zigarette Zigarettenanzünder & Steckdose vorne
MDPS | 10A | MDPS-Einheit
B/UP LAMP | 10A | BCM, Audio, Elektrochromer Spiegel, hintere Kombinationsleuchte (IN) links/rechts, A/V & Navigations-Haupteinheit
DR LOCK | 15A | Türverriegelung Relais, Heckklappenrelais, Türentriegelungsrelais, ICM-Relaisbox (Zweifachentriegelungsrelais) relais)
MODULE 2 | 7.5A | BCM, Smart Schlüsselkontrollmodul
WIPER RR | 15A | ICM-Relais Box (Heckwischerrelais), Heckwischermotor, Multifunktionsschalter (Wischer)
SUNROOF | 15A | Schiebedach Motor
IG 1 | 20A | Motorraum Sicherungs- und Relaiskasten (ECU 2 7,5A, ABS 3 7,5A, TCU 2 7,5A)
A/CON | 7.5A | A/C-Steuerung Modul
S/HEATER RR | 15A | ICM-Relais Box (Relais für Rücksitzheizung links/rechts)
P/WDW RH | 25A | Elektrische Fensterheber Hauptschalter, Beifahrerschalter für das elektrische Fenster, Schalter für das elektrische Fenster hinten rechts
FOLD'G MIRR | 10A | -
P/SEAT (DRV) | 20A | Fahrersitz Manueller Schalter
SMART KEY | 10A | Intelligenter Schlüssel Steuermodul, Motor Start/Stop-Taste
PDM | 15A | Intelligenter Schlüssel Steuermodul
P/WDW LH | 25A | Elektrische Fensterheber Hauptschalter, Fensterheberschalter hinten links
AMP | 25A | AMP
HTD MIRR | 7.5A | Hinten Schalter für Entfogger, Fahrer/Beifahrer Elektrischer Außenspiegel
SAFETY POWER WINDOW | 20A | Fahrer Modul für elektrische Sicherheitsfenster
MODULE 5 | 7.5A | ATM-Schalthebel Hebel, Reifendrucküberwachungsmodul
HAZARD | 15A | ICM-Relais Box (Blinker-Sound-Relais), BCM
Videoanleitung für den Zugang zu Verteilerkästen.
