Im März 2015 wurde die dritte Generation des Modells auf dem Genfer Auto-Salon vorgestellt. Das Unternehmen verzichtete in den meisten Märkten auf den Namen ix35 und kehrte zur früheren Bezeichnung Tucson zurück. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Hyundai Tucson 3 (dritte Generation; Baureihe TL). Baujahre: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

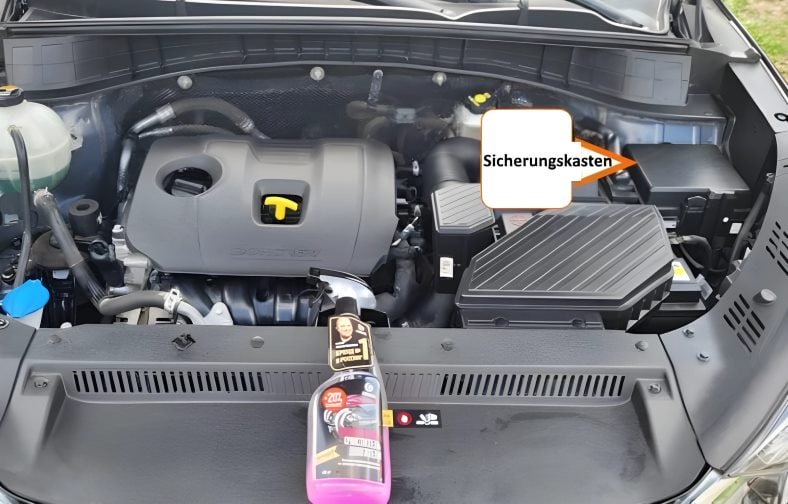

Der Sicherungskasten befindet sich im Motorraum neben der Batterie.
Zugang zum Sicherungskasten (Beispielbild).

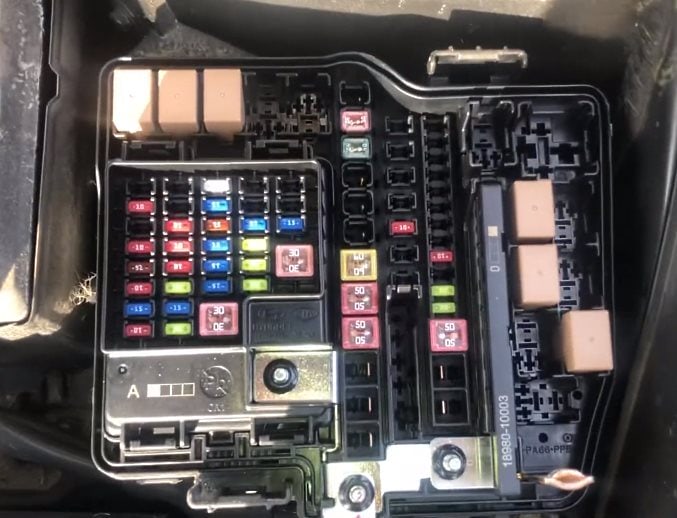

Belegungsplan
Code | Sicherungsbelegung | Ampere
TCU3 | [G4FJ - 7DCT] Getriebesteuergerät (TCM) | 40A
TCU4 | [G4FJ - 7DCT] Getriebesteuergerät (TCM) | 40A
BLOWER | Innenraumgebläse-Relais | 40A
POWER TAILGATE | Steuergerät für elektrische Heckklappe | 40A
REAR HEATED | Heckscheibenheizungs-Relais | 40A
WIPER FRT1 | Zündschloss (ohne Smart-Key), PDM-Relais (IG2) (mit Smart-Key) | 25A
TCU1 | [G4FJ] Getriebesteuergerät (TCM - 7DCT) | 15A
WIPER FRT2 | Karosseriesteuergerät (BCM) | 10A
ECU3 | Motorsteuergerät PCM (G4NC) / ECM (G4FJ)
HORN | Signalhorn-Relais | 15A
BATTERY MANG | Batteriesensor | 10A
SENSOR2 | [G4NC] Nockenwellenverstellventil (Ölkontrollventil) Nr. 1/Nr. 2, Nockenwellensensor Nr. 1/Nr. 2, Tankentlüftungsventil, Magnetventil für Schaltsaugrohr, Aktivkohlefilter-Absperrventil, Kraftstoffpumpenrelais | 10A
SENSOR1 | [G4NC] Motorsteuergerät (PCM), Lambdasonde (vor/nach Katalysator) | 15A
ECU2 | Zündspulen Nr. 1/Nr. 2/Nr. 3/Nr. 4, Entstörkondensator (G4NC) | 20A
ECU5 | Motorsteuergerät PCM (G4NC) / ECM (G4FJ) | 15A
ECU4 | Motorsteuergerät PCM (G4NC) / ECM (G4FJ) | 15A
SENSOR3 | (G4NC) Relaiskasten Motorraum (Kühlerlüfterrelais hohe Stufe) | 10A
DEICER | Scheibenwischer-Enteiser, Relaiskasten Motorraum (Frontscheibenenteiser-Relais) | 15A
FUEL PUMP1 | Kraftstoffpumpenrelais (Benzinpumpensicherung) | 20A
MODULE1 | Adaptives Scheinwerfersystem (AFLS) | 7,5A
B/ALARM HORN | Diebstahlwarnanlagen-Hupenrelais | 10A
ABS3 | ESC/ABS-Steuergerät | 10A
MODULE2 | Pumpe | 10A
POWER OUTLER FRT | 12V-Steckdose vorne und Zigarettenanzünder-Sicherung | 20A
ECU6 | Motorsteuergerät PCM (G4NC) / ECM (G4FJ) | 10A
TCU2 | [Automatikgetriebe] Getriebewählschalter, CVT, Wählhebel [Schaltgetriebe] Rückfahrscheinwerferschalter | 15A
B/UP LAMP | Getriebewählschalter, automatisch abblendbarer Innenspiegel, Heckleuchte links/rechts (Eingang), Rückfahrscheinwerferschalter, E-Call-Notrufmodul, intelligenter Sicherungskasten (IPS-Steuergerät) | 10A
POWER OUTLER REAR | USB-Ladeanschluss hinten | 20A
MDPS | Steuergerät für elektrische Servolenkung (MDPS) | 80A
B+1 | Intelligenter Sicherungskasten (IPS 1, IPS 2, IPS 3, IPS 4, Sicherung „AMP“) | 60A
B+2 | Intelligenter Sicherungskasten (IPS 5, IPS 6, IPS 7, IPS 8, Sicherungen „SMART KEY 1“, „SMART KEY 2“, Bremslichtschalter) | 60A
B+3 | Intelligenter Sicherungskasten (Sicherungen „SUNROOF 1“, „SUNROOF 2“, „S/HEATER FRT“, „S/HEATER RR“, „SAFETY P/WINDOW“, Fensterheberrelais (Sicherungen „P/WINDOW LH“, „P/WINDOW RH“)) | 50A
ABS1 | ESC/ABS-Steuergerät, Multistecker | 40A
ABS2 | ESC/ABS-Steuergerät, Multistecker | 40A
IG1 | Zündschloss (ohne Smart-Key), Platineneinheit (PDM-Relais (IG1) / PDM (ACC) - mit Smart-Key) | 40A
IG2 | Anlasserrelais, Zündschloss (ohne Smart-Key), Platineneinheit (PDM-Relais (IG2) - mit Smart-Key) | 30A
B+4 | Intelligenter Sicherungskasten (Sicherungen „MODULE 8“, „4WD“, „P/SEAT (DRV)“, „P/SEAT (PASS)“, „TAILGATE OPEN“, „DOOR LOCK“, Transportsicherungsschalter, „INTERIOR LAMP“, „MULTIMEDIA“, „MEMORY 2“) | 50A
COOLING FAN1 | [G4NC] Kühlerlüfterrelais (hohe Stufe) | 40A
COOLING FAN1 | [G4FJ] Kühlerlüfterrelais (hohe Stufe) | 50A
Im Innenraum des Fahrzeugs

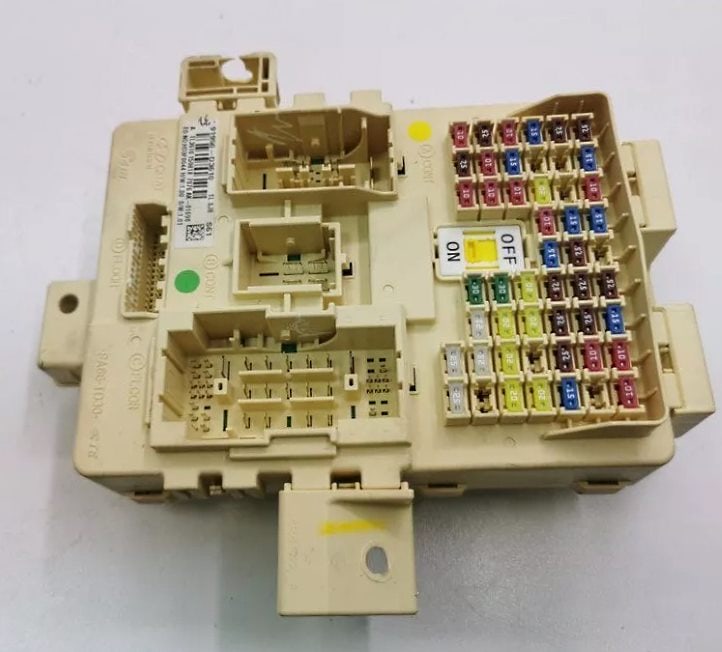

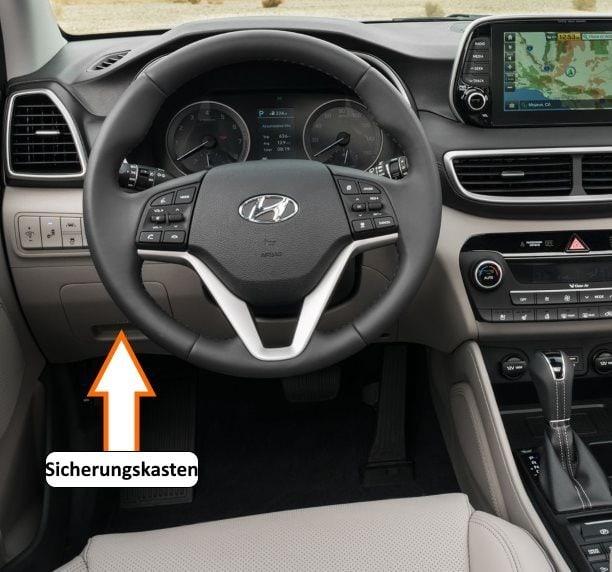

Der Sicherungskasten befindet sich auf der Fahrerseite unter der Instrumententafel hinter einer Kunststoffabdeckung.
Beispielhafte Darstellung.

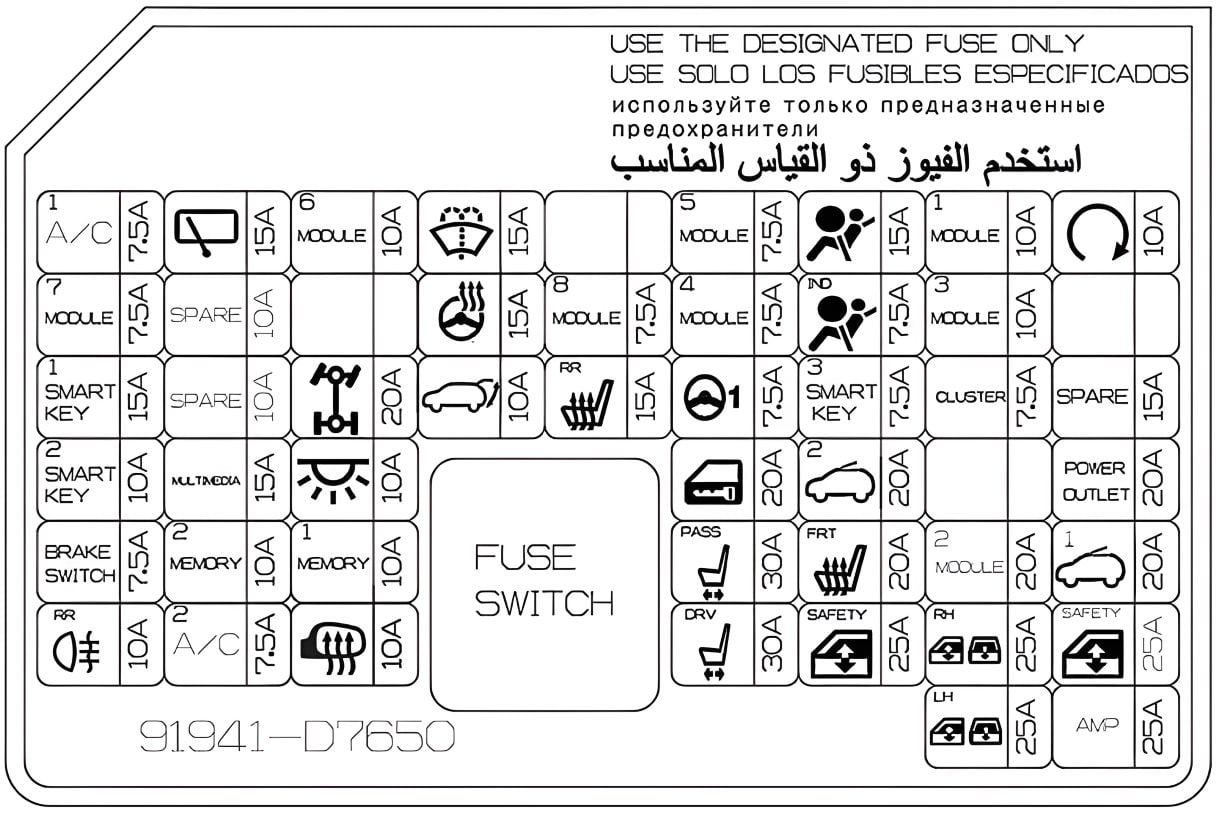

Belegungsplan
Code | Sicherungsbelegung | Ampere
MODULE 7 | Steuergerät für Sitzbelüftung vorne, Steuergerät für Sitzheizung vorne, Sitzheizung hinten | 7,5A
HEATED STEERING | Karosseriesteuergerät (BCM), Lenkradheizung | 15A
MODULE 8 | Elektrisch verstellbare Außenspiegel (Fahrer/Beifahrer), Mittelkonsolenschalter vorne, Zündschlüssel-Sperrmagnet, AEB-Sensor | 7,5A
MODULE 4 | Diagnoseanschluss (DLC), Klimasteuergerät, Scheinwerfer links/rechts, Audio-/Video-/Navigations-Haupteinheit (AVN), automatisch abblendbarer Innenspiegel, TMU-Modul, Steuergerät für Sitzbelüftung vorne, Steuergerät für Sitzheizung vorne, Sitzheizung hinten | 7,5A
A/BAG IND | Kombiinstrument (Airbag-Kontrollleuchte), Mittelkonsolenschalter vorne | 7,5A
MODULE3 | Karosseriesteuergerät (BCM), Automatikgetriebe-Wählhebel, IPS-Steuergerät (Zündung EIN/START-Eingang) | 10A
SMART KEY1 | Smart-Key-Steuergerät | 15A
4WD | Allradsteuergerät (4WD-ECU) | 20A
TAILGATE OPEN | Relais für Heckklappenentriegelung | 10A
S/HEATER RR | Sitzheizung hinten | 15A
MDPS | Steuergerät für elektrische Servolenkung (MDPS) | 7,5A
SMART KEY3 | Smart-Key-Steuergerät, Wegfahrsperrenmodul | 7,5A
CLUSTER | Kombiinstrument (Zündung IG1), Wählhebelbeleuchtung Automatikgetriebe | 7,5A
SMART KEY2 | Smart-Key-Steuergerät, Start-Stopp-Knopf, Wegfahrsperrenmodul | 10A
MULTIMEDIA | Audio-/Video-/Navigations-Haupteinheit (AVN), TMU-Modul | 15A
INTERIOR LAMP | Zündschlossbeleuchtung & Türkontaktschalter, Gepäckraumleuchte, Handschuhfachleuchte, Dachkonsolenleuchte, Umfeldbeleuchtung Außenspiegel links/rechts, Innenraumbeleuchtung | 10A
DOOR LOCK | Türverriegelungsrelais, Türentriegelungsrelais, ICM-Relaisbox (Relais für zweistufiges Entriegeln) | 20A
SUNROOF2 | Panorama-/Schiebedach | 20A
POWER OUTLET | 12V-Steckdose vorne und Zigarettenanzünder-Sicherung | 20A
BRAKE SWITCH | Smart-Key-Steuergerät, Bremslichtschalter | 7,5A
MEMORY 2 | Diagnoseanschluss (DLC), Karosseriesteuergerät (BCM), Kombiinstrument, Klimasteuergerät, Licht- und Regensensor, automatisch abblendbarer Innenspiegel, ICM-Relaisbox (Relais für Außenspiegelbeiklappung) | 10A
P/SEAT (PASS) | Schalter für elektrische Sitzverstellung (Beifahrer) | 30A
S/HEATER FRT | Steuergerät für Sitzbelüftung und Sitzheizung vorne | 20A
SUNROOF 1 | Panorama-/Schiebedach | 20A
MODULE 2 | Platineneinheit (Sicherungen: ABS3, ECU6, TCU2, MODULE1, MODULE2) | 20A
A/CON2 | Klimasteuergerät | 7,5A
HEATED MIRROR | Außenspiegelheizung (Fahrer/Beifahrer), Klimasteuergerät, Motorsteuergerät ECM (G4FJ) | 10A
P/SEAT (DRV) | Schalter für elektrische Sitzverstellung (Fahrer) | 30A
SAFETY P/ WINDOW | Einklemmschutz-Fensterhebermodul (Fahrer) | 25A
P/ WINDOW RH | Hauptschalter Fensterheber, Fensterheberschalter (Beifahrer) | 25A
P/ WINDOW LH | Hauptschalter Fensterheber (Fahrerseite) | 25A
AMP | Audio-Verstärker | 25A
A/CON1 | Klimasteuergerät, Luftionisierer (Klimaautomatik), Relaiskasten Motorraum (Gebläserelais) | 7,5A
WIPER RR | ICM-Relaiseinheit (Heckwischerrelais), Heckscheibenwischermotor | 15A
MODULE 6 | Karosseriesteuergerät (BCM), Smart-Key-Steuergerät | 10A
WASHER | Lenkstockschalter (Scheibenwaschschalter) | 15A
MODULE 5 | Warnblankschalter, Parksensor-Summer, Karosseriesteuergerät (BCM), Automatikgetriebe-Wählhebel, Allradsteuergerät (4WD ECM), AEB-Sensor, Mittelkonsolenschalter, Totwinkel-Radar (links/rechts), Spurhalteassistent-Modul | 7,5A
AIR BAG | Airbag-Steuergerät (SRS), Beifahrersitzerkennung | 15A
MODULE 1 | Karosseriesteuergerät (BCM), Smart-Key-Steuergerät, Audio-/Video-/Navigations-Haupteinheit (AVN), TMU-Modul, Audio-Verstärker, Schalter für elektrische Außenspiegel, Platineneinheit (Steckdosenrelais) | 10A
START | ICM-Relaiseinheit (Alarmanlagenrelais), Inhibitor-Schalter (Sperrschalter) | 10A
