Der Tucson ist ein kompaktes Crossover-SUV des koreanischen Automobilherstellers Hyundai, das im Jahr 2004 eingeführt wurde. Das Fahrzeug basiert auf derselben Plattform wie der Hyundai Elantra und der Kia Sportage. In diesem Artikel wird die Sicherungs- und Relaisbelegung des Hyundai Tucson der ersten Generation (Baureihe JM) für die Baujahre 2004 bis 2010 beschrieben.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Bezeichnungen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind im Text fett hervorgehoben.
Im Innenraum

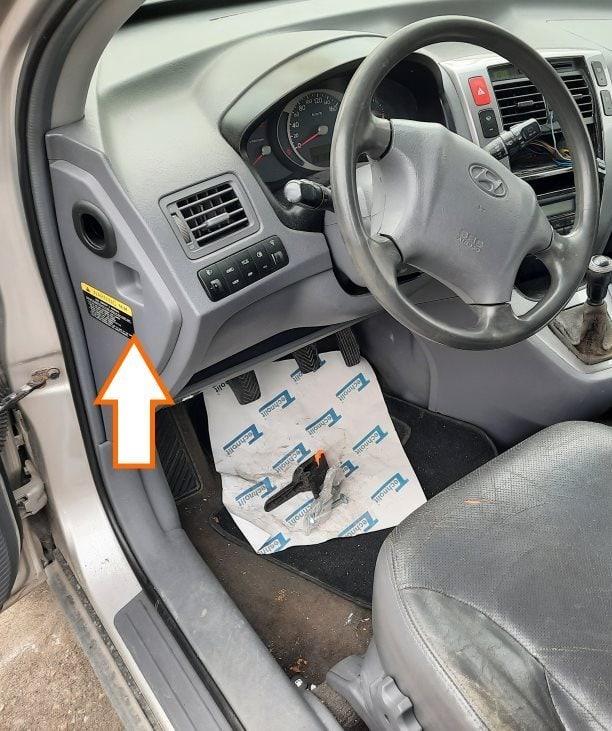

Der Sicherungskasten im Innenraum befindet sich an der linken Stirnseite der Armaturentafel auf der Fahrerseite.
Um Zugang zum Sicherungskasten zu erhalten, muss die seitliche Abdeckung entfernt werden.

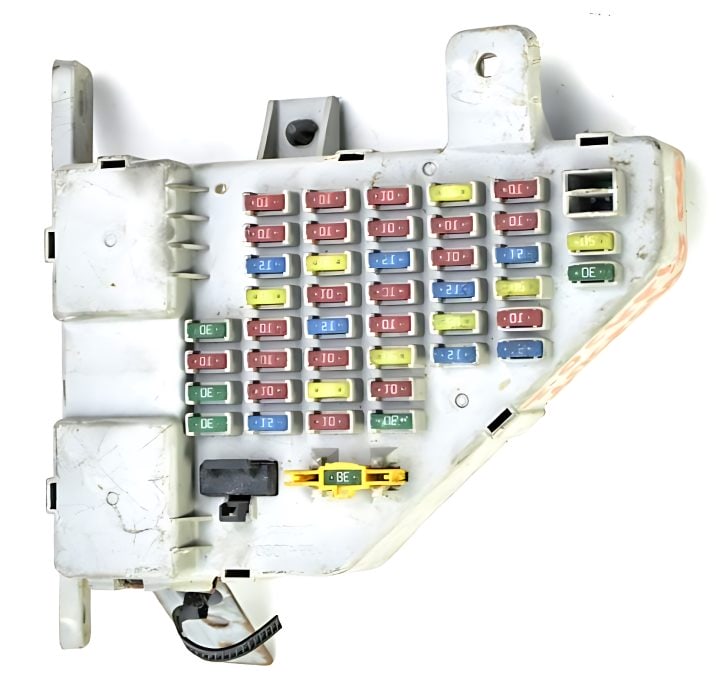

Die Abbildung dient als Beispiel und kann je nach Ausstattungsvariante abweichen.

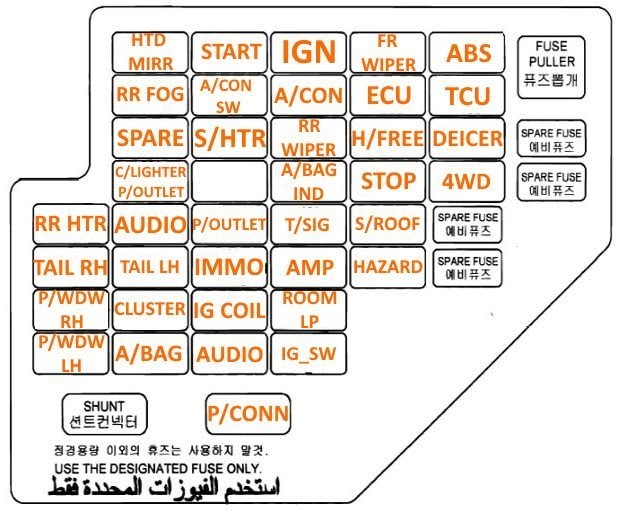

Belegungsplan
Code | Funktion / Abgesicherter Stromkreis | Stromstärke
IG-SW | Zündschloss / Zündschalter | 30 A
ROOM LP | Innenraumbeleuchtung, Klimabedienteil, Digitaluhr, ETACS-Steuergerät, Zündschlüsselschalter | 10 A
AMP | Audio-Verstärker | 20 A
T/SIG | Warnblankschalter, automatische Fahrlichtsteuerung und Lichtsensor, Wählbereichsschalter für Automatikgetriebe | 10 A
A/BAG IND | Kombiinstrument (Airbag-Kontrollleuchte) | 10 A
RR WIPER | Heckscheibenwischer-Relais | 15 A
A/CON | Schiebedach-Steuergerät, Klimaanlagen-Steuergerät, Klimagebläse-Relais, ETACS-Steuergerät | 10 A
IGN | Relais PTC-Zuheizer, Relais Kraftstofffilterheizung, Steuergerät für Tagfahrlicht, Scheinwerferrelais | 10 A
HAZARD | Warnblankschalter, Warnblinkrelais, Wegfahrsperren-Steuergerät (Modelle mit 2,7-Liter-Benzinmotor) | 10 A
S/ROOF | Elektrisches Schiebedach, Zentralverriegelungsrelais | 20 A
STOP | Bremslichtschalter, Steuergerät für elektrisch anklappbare Außenspiegel | 15 A
H/FREE | Freisprecheinrichtung (sofern vorhanden) / Nicht belegt | 10 A
ECU | Tempomat, Bremslichtschalter, Antriebsschlupfregelung (TCS), Elektronisches Stabilitätsprogramm (ESP), Allradsteuergerät (4WD), Motorsteuergerät (ECU), Getriebesteuergerät (TCU), Fahrgeschwindigkeitssensor | 10 A
FF WIPER | Frontscheibenwischermotor, Lenkstockschalter (Scheibenwischer/Blinker) | 20 A
4WD | Allradsteuergerät (4WD) | 20 A
DEICER | Windschutzscheiben-Enteiser (Heizelement) | 15 A
TCU | Getriebesteuergerät (TCU - Modelle mit 2,7-Liter-Benzinmotor und Dieselmotor) | 10 A
ABS | Querbeschleunigungssensor, Elektronisches Stabilitätsprogramm (ESP), ABS-Steuergerät | 10 A
P/WDW-LH | Fensterhebermotor (links) | 30 A
P/WDW-RH | Fensterhebermotoren (rechts) | 30 A
TAIL RH | Standlicht/Rückleuchte rechts, Gepäckraumbeleuchtung | 10 A
RR HTR | Heckscheibenheizung | 30 A
A/BAG | Airbag-Steuergerät | 15 A
CLUSTER | Kombiinstrument, ETACS-Steuergerät | 10 A
TAIL LH | Standlicht/Rückleuchte links, Kennzeichenleuchte | 10 A
AUDIO | Digitaluhr, Audiosystem, Steuergerät für elektrisch anklappbare Außenspiegel, Außenspiegelschalter | 10 A
C/LIGHTER & P/OUTLET | Zigarettenanzünder und Steckdose | 20 A
SPARE | Reservesicherung | 15 A
RR FOG | Nebelschlussleuchte | 10 A
HTD MIRR | Außenspiegelheizung (links/rechts), Schalter für Spiegel- und Heckscheibenheizung | 10 A
AUDIO | Audiosystem / Radio | 10 A
IG COIL | Zündspule (Modelle mit 2,7-Liter-Benzinmotor) | 20 A
IMMO | Wegfahrsperren-Steuergerät (Modelle mit 2,7-Liter-Benzinmotor) | 10 A
P/OUTLET | 12V-Steckdose hinten | 15 A
- | Nicht belegt | 10 A
S/HTR | Sitzheizung | 20 A
A/CON SW | Klimabedienteil (manuelle Klimaanlage) | 10 A
START | Diebstahlwarnanlagen-Relais, Wählbereichsschalter Automatikgetriebe, Zündschloss | 10 A
Relaisbelegung und Anordnung der Relaismodule im Fahrzeuginnenraum
Relaisbelegung
R1 - Heckscheibenheizungs-Relais;
R2 - Rückleuchten-Relais;
R3 - Fensterheber-Relais;
R4 - Blinkgeber / Blinkerrelais;
R5 - Diebstahlwarnanlagen-Relais;
R6 - Nebelschlussleuchten-Relais;
R7 - Diebstahlwarnanlagen-Relais;
R8 - Windschutzscheibenheizungs-Relais (Enteiser);
R9 - Zentralverriegelungs-Relais.
Im Motorraum
Je nach Motorisierung (Benzin oder Diesel) befinden sich hier ein oder zwei Sicherungskästen.
Hauptsicherungskasten

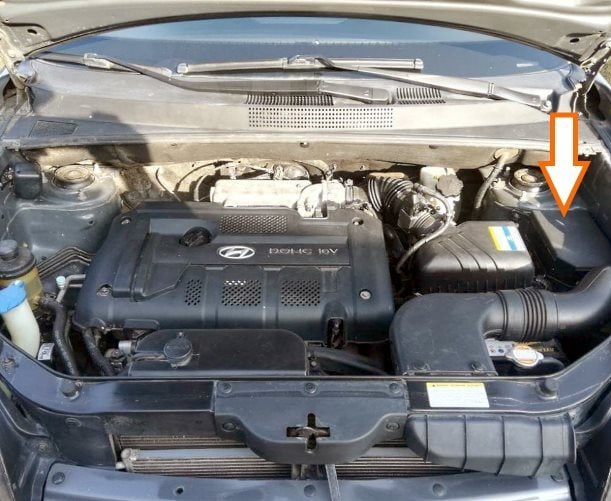

Der Hauptsicherungskasten befindet sich auf der linken Seite im Motorraum hinter einer Schutzabdeckung.
Um Zugang zum Sicherungskasten zu erhalten, lösen Sie die Halteclips und nehmen Sie den Deckel ab.

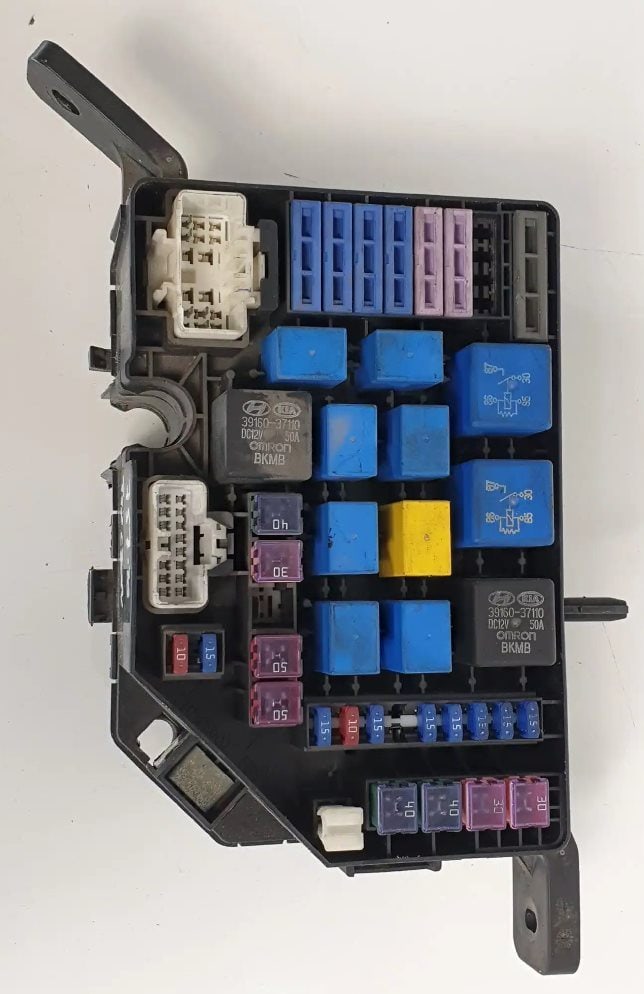

Gesamtansicht des Hauptsicherungskastens im Motorraum.
Belegungsplan
Code | Funktion / Abgesicherter Stromkreis | Stromstärke
IGN | Anlasser-Relais, Zündschloss | 30 A
ECU | Motorsteuergerät (ECU), Kraftstoffpumpe, Klimaanlage, Lichtmaschine, Getriebesteuergerät (TCU) | 30 A
BATT #1 | Zündschloss, Hauptstromversorgung Innenraum | 50 A
C/FAN | Kühlerlüftermotor | 50 A
ABS #1 | ABS-Steuergerät, Elektronisches Stabilitätsprogramm (ESP) | 30 A
ABS #2 | ABS-Steuergerät, Elektronisches Stabilitätsprogramm (ESP) | 40 A
BLOWER | Innenraumgebläse | 30 A
BATT #2 | Zündschloss, Hauptstromversorgung Innenraum | 30 A
INJ | Einspritzventile | 15 A
SNSR | Motorraumsensoren (Kühlerlüfter-Relais, Bremslichtschalter, Lambdasonde, Motorsteuergerät) | 10 A
DRL | Tagfahrlicht (DRL) | 15 A
F/FOG | Nebelscheinwerfer | 15 A
HORN | Signalhorn / Hupe | 15 A
A/CON | Klimaanlagen-Kompressorrelais | 15 A
H/LP (HI) | Fernlicht | 15 A
H/LP (LOW) | Abblendlicht | 15 A
START | Anlasser-Relais
MAIN | Hauptrelais
C/FAN #2 | Kühlerlüfter-Relais (niedrige Stufe)
B/HORN | Diebstahlwarnanlagen-Sirenenrelais
HORN | Hupenrelais
WIPER | Scheibenwischerrelais
F/FOG | Nebelscheinwerferrelais
H/LP (LO) | Abblendlichtrelais
F/PUMP | Kraftstoffpumpen-Relais
A/CON | Klimaanlagenrelais
H/LP (HI) | Fernlichtrelais
C/FAN #1 | Kühlerlüfter-Relais (hohe Stufe)

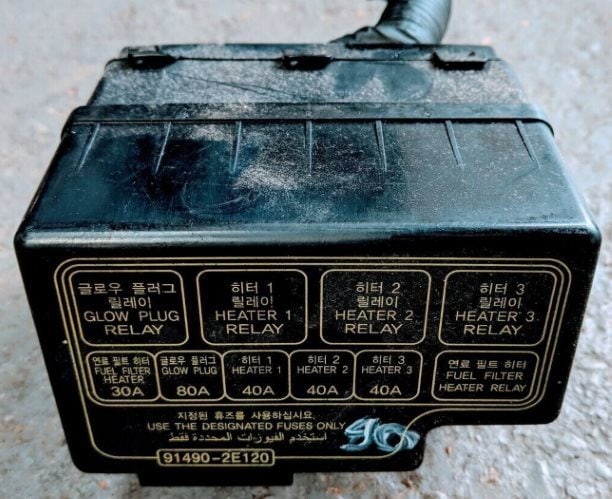

Zusätzlicher Sicherungskasten
Verbaut in Modellen mit Dieselmotor.
Relais- und Sicherungsbelegung:
- GLOW PLUG RELAY - GLÜHKERZENRELAIS
- PTC Heater Relay 1 / 2 / 3 - PTC-Heizungsrelais 1 / 2 / 3
- Fuel filter heater relay - Kraftstofffilter-Heizungsrelais
- 30A Fuel filter heater - Kraftstofffilter-Heizung
- 80A Plug before starting heating - Stecker vor Heizungsstart
- 40A PTC heater 1 / 2 / 3 - PTC-Heizung 1 / 2 / 3
