Die vierte Generation der S-Klasse wurde 1998 auf dem Pariser Automobilsalon präsentiert. Das Design des Fahrzeugs stammt von Steve Mattin. Im Jahr 2002 erhielt das Modell ein Facelift (Modellpflege). Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung der Mercedes-Benz S-Klasse Baureihe W220 (vierte Generation; Ausführungen S 280, S 320, S 350, S 430, S 500, S 600, S 55 AMG, S 63 AMG, S 65 AMG, S 320 CDI, S 400 CDI). Baujahre: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungsdosen. Die Begriffe „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum
In diesem Bereich befinden sich drei Sicherungsdosen, die für die Absicherung der elektrischen Bordnetzkreise zuständig sind.
Sicherungsdose 1

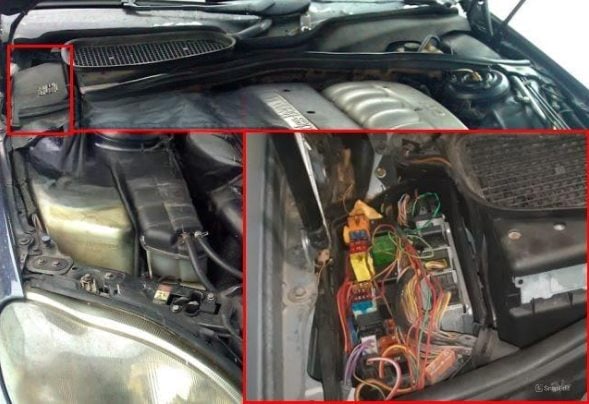

Die Hauptsicherungsdose befindet sich auf der Fahrerseite.

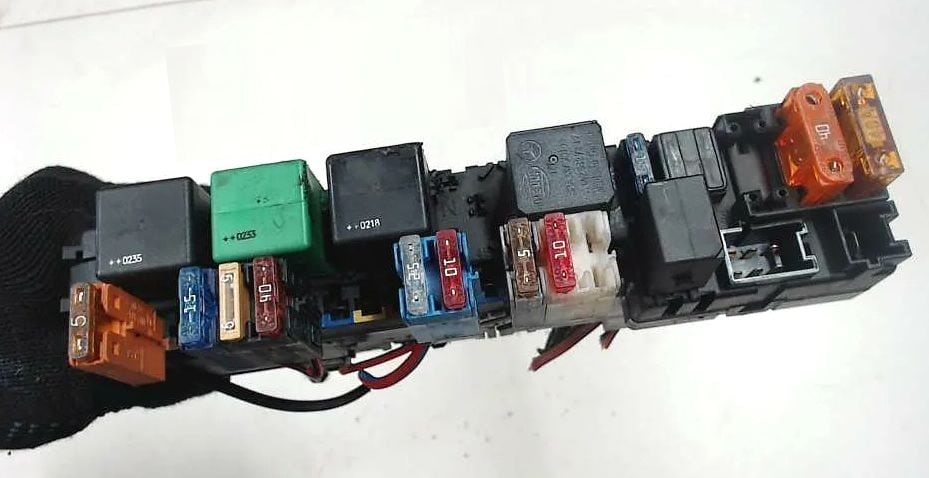

Gesamtansicht der Hauptsicherungsdose.
Belegungsplan

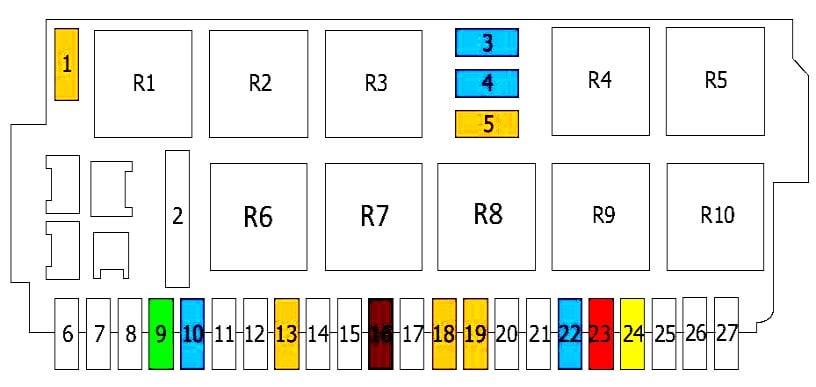

Modelle ab Baujahr 2002 (nach Modellpflege).

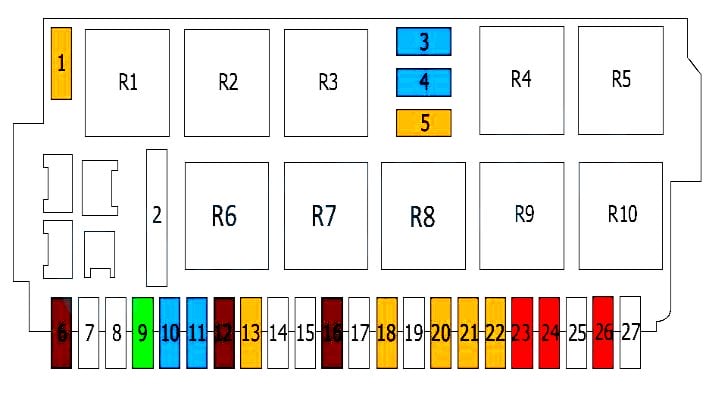

Modelle bis Baujahr 2002 (vor Modellpflege).
Nr. | Beschreibung | Nennstrom (A)
R1. Relais Scheibenwischerheizung
R2. Relais Klemme 15 (Zündungsplus)
R3. Relais Klemme 15R
R4. Lenksäulenverstellung 1/2, horizontal
R5. Lenksäulenverstellung 1/2, horizontal
R6. Relais Scheinwerferreinigungsanlage (SRA)
R7. Relais Scheibenwischer Stufe 1/2
R8. Relais Scheibenwischer
R9. Lenksäulenverstellung 1/2, vertikal
R10. Lenksäulenverstellung 1/2, vertikal
1. Scheibenwischerheizung 40 A
2. Scheinwerferreinigungsanlage (SRA) 50 A
3. Lenksäulenverstellung, horizontal 15 A
4. Lenksäulenverstellung, vertikal 15 A
5. Scheibenwischer 40 A
6. Schalter Standheizung (bis 2002) 7,5 A / Nicht belegt (ab 2002)
7. Nicht belegt
8. Nicht belegt
9. Steuergerät Luftfederung (Airmatic) / Adaptives Dämpfungssystem (ADS) 30 A
10. Pumpe Scheibenwaschanlage 15 A
11. Zigarettenanzünder und Aschenbecherbeleuchtung vorn (bis 2002) 15 A / Nicht belegt (ab 2002)
12. Automatische Kindersitzerkennung (AKSE) und Gurtwarnleuchte (bis 2002) 7,5 A / Nicht belegt (ab 2002)
13. Türsteuergerät vorn links 40 A
14. Nicht belegt
15. Nicht belegt
16. Bremslichtschalter 7,5 A
17. Nicht belegt
18. Telefon, Notrufsystem (Tele Aid) 5 A
19. Gurtstraffer (ab 2002) 5 A
20. Diagnosesteckdose (OBD) und Kombiinstrument (bis 2002) 5 A / Nicht belegt (ab 2002)
21. Kombiinstrument (bis 2002) 5 A / Nicht belegt (ab 2002)
22. Kombiinstrument (bis 2002) 5 A / Audiosystem und Display (ab 2002) 15 A
23. Klimabedienteil und Klimasteuergerät (bis 2002) / TV-Tuner und CD-Wechsler (ab 2002) 10 A
24. Diagnosesteckdose (OBD) (bis 2002) 10 A / Audiosystem / Schalterleiste Mittelkonsole (ab 2002) 20 A
25. Nicht belegt (bis 2002) / Audioverstärker (ab 2002) 25 A
26. Dachbedieneinheit (DBE) (bis 2002) 10 A / Nicht belegt (ab 2002)
27. Nicht belegt
Sicherungsdose 2
Die zusätzliche Sicherungsdose befindet sich auf der Beifahrerseite.
Gesamtansicht.

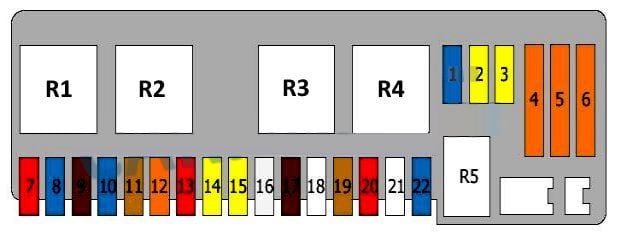

Belegungsplan
Nr. | Beschreibung | Nennstrom (A)
R1. Relais Motorsteuerung
R2. Relais Anlasser
R3. Motorsteuergerät (Diesel) oder Sekundärluftpumpe
R4. Relais Airmatic-Kompressor
R5. Relais Fanfare (Hupe)
1. Fanfare (Hupe) 15 A
2. Motorsteuergerät 20 A
3. Motorsteuergerät 20 A
4. Sekundärluftpumpe 40 A
5. Airmatic-Kompressor 40 A
6. Heizungssystem 40 A
7. Elektronisches Stabilitätsprogramm (ESP) (bis 2002) 5 A / Traktionskontrolle (ab 2002) 10 A
8. Lenkradheizung (ab 2002) 15 A / Nicht belegt (bis 2002)
9. Tagfahrlicht 7,5 A
10. Getriebesteuergerät / Wählhebelmodul (EWM) 15 A
11. Heckdeckelfernentriegelung 5 A
12. Türsteuergerät vorn rechts 40 A
13. Xenonscheinwerfer und Leuchtweitenregulierung (LWR) 10 A
14. Zuheizer 20 A
15. Sekundärluftpumpe 20 A
16. Motorsteuergerät (Diesel) / Relais Anlasser 25 A
17. Motorsteuergerät (Diesel) / Saugrohrheizung 7,5 A
18. Nicht belegt
19. Steuergerät Airmatic / Adaptives Dämpfungssystem (ADS) 5 A
20. Sekundärluftpumpe / Klimasteuergerät / Gebläseregler 10 A
21. Gebläseregler (bis 2002) 7,5 A / Nicht belegt (ab 2002)
22. Zündspulen und Kondensator 15 A
Sicherungsdose 3
Fahrzeuge ab Modelljahr 2002 sind mit einer weiteren Sicherungsdose ausgestattet.
Belegungsplan
R1. Relais Motronic (Motorsteuerung)
R2. Relais Ladeluftkühlung
R3. Relais Kraftstoffpumpe oder Nicht belegt
1. Motronic (Motorsteuerung) 20 A
2. Motronic (Motorsteuerung) 20 A
3. Nicht belegt
4. Ladeluftkühlung 20 A
5. Nicht belegt
Im Innenraum des Fahrzeugs
Im Innenraum befinden sich zwei weitere Sicherungsdosen, die für die Absicherung der elektrischen Bordnetzkreise zuständig sind.
Sicherungsdose 1

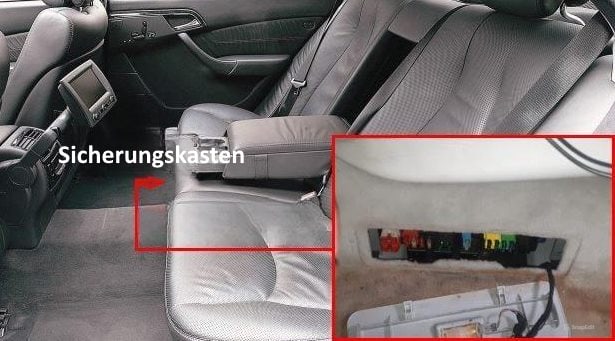

Diese Sicherungsdose befindet sich im Fond unter der Sitzbank auf der rechten Seite (Beifahrerseite).

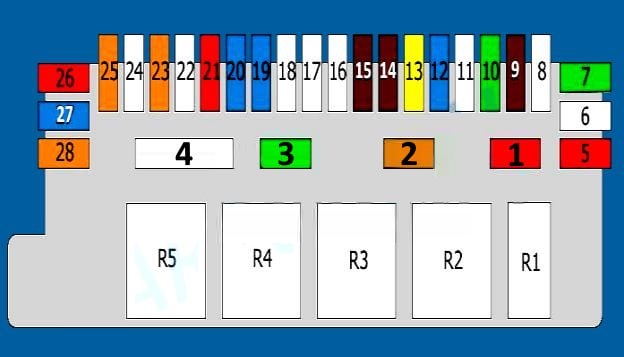

Belegungsplan
Nr. | Beschreibung | Nennstrom (A)
R1. Relais Heckrollo
R2. Relais Gierratensensor / Querbeschleunigungssensor
R3. Relais Klemme 15 (Zündungsplus)
R4. Zusatzrelais Kraftstoffpumpe
R5. Relais Heckscheibenheizung
1. Heckrollo 10 A
2. Raddrehzahlsensor / Gierratensensor 5 A
3. Zusatzrelais Kraftstofffördermodul (Sicherung Kraftstoffpumpe) 30 A
4. Heckscheibenheizung 50 A
5. Steuergerät Anhängererkennung 10 A
6. Anhängersteckdose 25 A
7. Steuergerät Anhängererkennung 30 A
8. Heckdeckelfernschließung, Relais Heckdeckelentriegelung 25 A
9. Steuergerät Keyless-Go 7,5 A
10. Steuergerät Sonderausstattung (Taxi) 30 A
11. Nicht belegt
12. Sprachbediensystem (Linguatronic), Telefon-Freisprechanlage 15 A
13. Pneumatische Steuereinheit (PSE) 20 A
14. Telefon 7,5 A
15. Multifunktionssteuergerät, Antennenverstärker 7,5 A
16. Nicht belegt
17. Audioverstärker (Sound-System) 25 A
18. Elektrische Sitzverstellung Fond 25 A
19. Umwälzpumpe und Fondklimaanlage 15 A
20. Fondklimaanlage 15 A
21. Steuergerät Reifendruckkontrolle (RDK) 10 A
22. Gurtstraffer vorn links 25 A
23. Türsteuergerät hinten links 40 A
24. Gurtstraffer vorn rechts 25 A
25. Türsteuergerät hinten rechts 40 A
26. Parktronic-System (PTS) 10 A
27. Kühlfach (in der Fondlehne) 15 A
28. Dachbedieneinheit (DBE) 40 A
Sicherungsdose 2

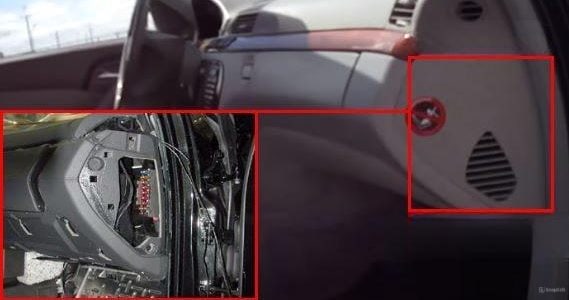

Diese Sicherungsdose befindet sich an der Stirnseite der Instrumententafel (Armaturenbrett) auf der Beifahrerseite, hinter einer seitlichen Abdeckung.
Belegungsplan
Nr. | Beschreibung | Nennstrom (A)
1. Mantelrohrschaltermodul (MRM), Motorsteuergerät, Elektronisches Zündschloss (EZS), Wake-up-Funktion | 7,5 A
2. Kombiinstrument | 5 A
3. Dachbedieneinheit (DBE) | 10 A
4. Diagnosesteckdose (OBD) | 10 A
5. Klimabedienteil, Steuergerät Klimaanlage | 10 A
6. Schalterleiste Mittelkonsole | 10 A
7. Diagnosesteckdose (OBD), Kombiinstrument | 5 A
8. Kombiinstrument | 5 A
9. Aschenbecherbeleuchtung, Zigarettenanzünder vorn | 15 A
