Im Herbst 2005 wurde die 5. Generation der Mercedes-Benz S-Klasse auf der Internationalen Automobilausstellung in Frankfurt vorgestellt. Die Neuheit wurde ein wenig breiter, länger und höher als sein Vorgänger W220, und erhielt auch drei neue leistungsstarke Motoren (Leistungssteigerung war bis zu 26%). In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mercedes S-Klasse W221 / C216 (fünfte Generation; Bezeichnungen S350, S450, S500, S65 AMG, S63). Baujahre: 2005, 2006, 2007, 2008, 2009.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Kofferraum

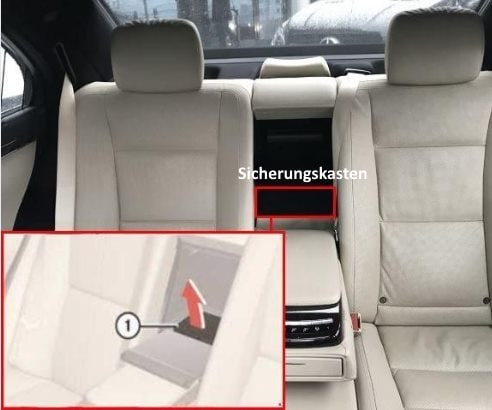

Der Zugang erfolgt über den Fahrgastraum. Sie müssen die Armlehne umklappen. Dann entfernen Sie die Verkleidung und die Kunststoffabdeckung.

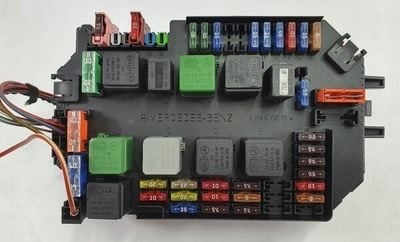

Das Foto ist ein Beispiel für das Blockdesign.
Belegungsplan
Nr. | Beschreibung | Ampere
M. Klemme 15
N. Klemme 15R
O. Steckdosenrelais
P. Heckscheibenheizung
Q. Ladeluftkühler-Umwälzpumpenrelais
R. Zigarettenanzünder-Relais 221
S. Benzinpumpenrelais Mercedes W221 / C216
115.| Heckscheibenheizung | 50A
116. | Motor: 275: Ladeluftkühler-Umwälzpumpe | 10A
117. | Zigarettenanzünder hinten | 15A
118. | Motor: 272, 273, 642: Sicherung Düsenpumpe | 30A
119. | Zentrales Bedienfeld vorne im Fahrgastraum | 7,5A
120. | Leer
121. | Steuergerät des Audiotuners | 10A
122. | COMAND | 7,5A
123. | Rechter reversibler Sicherheitsgurtstraffer vorne | 40A
124. | Vorderer linker reversibler Gurtstraffer | 40A
125. | Leer
126. | Bedienfeld an der Decke | 25A
127. | Pneumatikpumpe für Multikontursitz, Pneumatikpumpe für dynamische Sitzverstellung | 30A
128. | Motor: 275: Benzinpumpen-Steuermodul | 25A
129. | Deckenmontage-Bedienfeld | 25A
130. | C216: Steuermodul für elektrisch betätigte Feststellbremsanlage | 30A
131. | Antennenverstärkermodul oberhalb der Heckscheibe | 7,5A
133. | Steuermodul für Anhängererkennung | 15A
134. | Steckdosenleiste im Kofferraum | 15A
135. | Radarsensor-Steuermodul (SGR), Kurzstreckenradarsensormodul vorne, Nahbereichs-Radarsensormodul im Heckbereich | 7,5A
136-138. | Nicht verwendet
139. | Kühlbox in der Rücksitzlehne | 15A
140. | 12-V-Steckdose | 15A
141. | Steuermodul Rückfahrkamera | 5A
142. | PTS (Parktronic) Steuermodul; Distronic Plus: Radarsensor-Steuermodul (SGR) | 7,5A
143. | Rücksitz-Steuermodul | 25A
144. | Rücksitz-Steuermodul | 25A
145. | Anhängererkennung Steuermodul | 20A
146. | Anhängererkennung Steuermodul | 25A
147. | Steuermodul HDS (Kofferraumdeckel-Fernschließung) | 30A
148. | Steuermodul UHl (universelle Mobiltelefonschnittstelle) | 7,5A
149. | Steuermodul Sprachbediensystem| 5A
150. | TV-Kombi-Tuner (analog/digital) | 7,5A
151. | Steuermodul für elektrisch betätigte Feststellbremsanlage | 25A
152. | Antennenverstärkermodul oberhalb der Heckscheibe | 7,5A
Videoanleitung für den Zugang zum Verteilerkasten.
Im Innenraum des Fahrzeugs
Hier befinden sich zwei Sicherungskästen, die für den Schutz der Stromkreise des Fahrzeugs zuständig sind.
Sicherungskasten Nr. 1

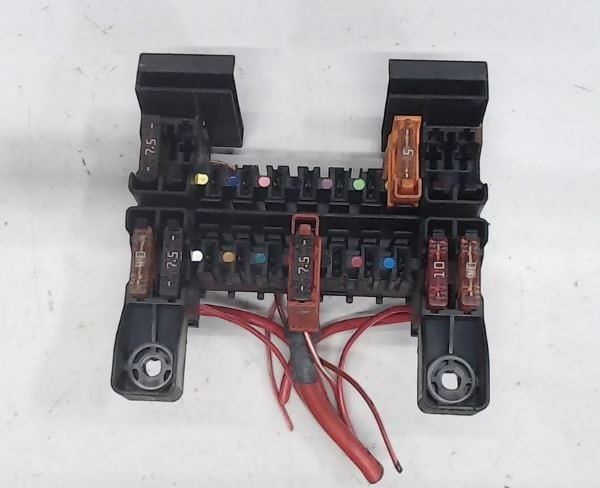

Befindet sich auf der Fahrerseite am Ende der Instrumententafel auf der linken Seite.
Belegungsplan
Nr. | Ampere | Beschreibung
92. | 40A | Steuermodul linker Vordersitz
93. | 7.5A | Steuermodul für passives Sicherheitssystem oder Beifahrergewichtserkennungssystem Steuermodul (USA)
94. | Leer
95. | Leer
96. | 5A | Steuermodul RDK (Reifendruckkontrollsystem (Siemens))
97. | 7.5A | W221: Steuermodul Audio-Video-Controller (Multimedia-Entertainment-System im hinteren Fahrgastraum)
98-100. | Leer
101. | 10A | Linkes Display im hinteren Fahrgastraum und Rechtes hinteres Display
102. | 40A | Steuermodul rechter Vordersitz
103. | 7.5A | ESP-Steuermodul
104. | 40A | Audiotuner-Steuermodul
105. | Leer
106. | 10A | Steuermodul für elektronische Mauterhebung (ETC) (Japan)
107. | 5A | C216: SDAR-Einheit
108. | 5A | Steuermodul für die hintere Klimaanlage
109. | 15A | W221: Zwischenstecker für elektrisches Gebläse im hinteren Fahrgastraum
110. | 7.5A | W221 Mehrkreis-Steuermodul Rückenlehne hinten links und rechts
111. | 5A | HBF-Steuermodul
112. | 5A | W221 Türsteuermodul vorne links und rechts
113. | Leer
Sicherungskasten Nr. 2

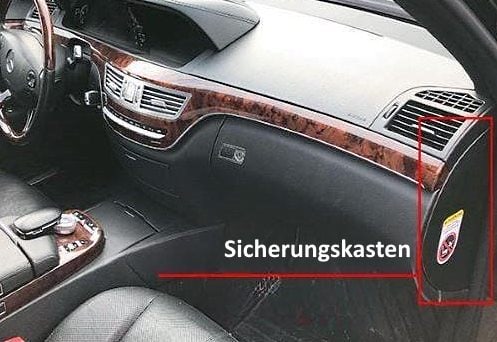

Befindet sich auf der Beifahrerseite am Ende des Armaturenbretts auf der rechten Seite.

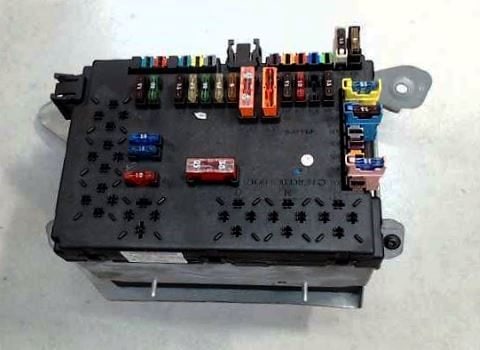

Das Foto ist ein Beispiel.
Belegungsplan
Nr. | Ampere | Beschreibung
70. | 40A | C216: Türeinheit, linke Seite oder W221: Vordertürelement, rechts
71. | 15A | Keyless-Go-Einheit
72. | Nicht verwendet
73. | 5A | COMAND-Steuermodul (Japan)
74. | 30A | HDS-Steuermodul (Kofferraumdeckel-Fernschließung)
75-78. | Nicht verwendet
79. | 7.5A | Alarmsirene mit zusätzlicher Batteriezelle
80. | 40A | C216: Türmodul links oder W221: Modul für linke Vordertür
81. | 30A | Steuermodul Fond oder 40A | Linkes hinteres Türmodul
82. | 30A | Fond-Steuermodul oder 40A | Hintere linke Türeinheit
83. | 30A | ACP-Servomodul für DIRECT SELECT (A80)
84-89. | Leer
90. | 20A | C216: STH-Heizung (Standheizung) oder W221: STH- oder ZUH-Heizung (Standheizung)
91. | 5A | Empfangseinheit für die Funkfernsteuerung der STH-Standheizung
Im Motorraum
Hier befinden sich zwei Sicherungskästen, die für die Absicherung der Stromkreise des Fahrzeugs zuständig sind.
Sicherungskasten

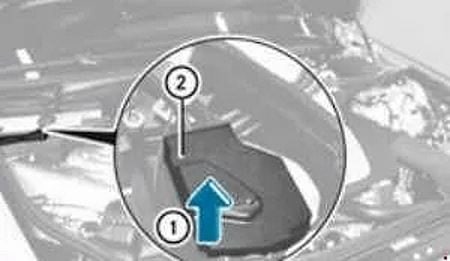

Der Hauptsicherungskasten für den Motor befindet sich oben rechts.
Foto - Gesamtansicht.

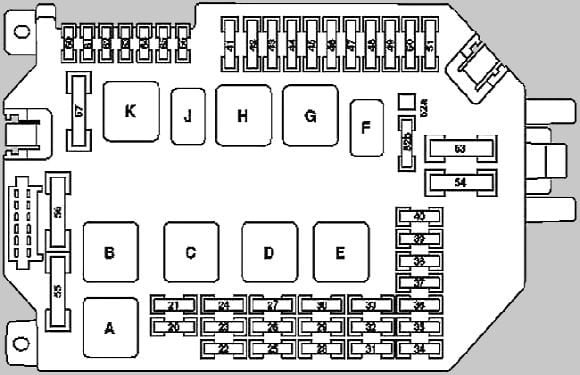

Belegungsplan
Nr. | Ampere | Beschreibung
A. | Luftpumpe
B. | Luftfederungskompressor
C. | Relaisklemme 87, Motor
D. | Relais Klemme 15
E. | Relais für Stromkreis Klemme 87, Fahrwerk
F. | Hupe
G. | Klemme 15R
H. | Relaisklemme 50, Anlasser
J. | Relaisklemme 15, Anlasser
K. | Beheizte Wischerblätter
20. | 10A | Motor: 642: Steuergerät CDI-System oder Motor: 272, 273, 275: Steuergerät ME
21. | 20A | Motor: 272, 273, 275: Kabelschuh für Stromkreisklemme 87 M1i
22. | 15A | Motor: 272, 273: Kabelschuh für Stromkreis Klemme 87
23. | 20A | Kabelschuh für den Stromkreis der Klemme 87 und Motor: 275 (C216): Kabelschuh für den Stromkreis der Klemme 87 M1i oder Motor: 273 (C216): Kabelschuh des Stromkreises der Klemme 87 M2e oder Motor: 272, 273 (W221): Kabelschuh für den Stromkreis der Klemme 87M2i oder Motor: 642: Kabelschuh für den Stromkreis der Klemme 87
24. | 25A | Motor: 272, 273: Kabelschuh für den Stromkreis der Klemme 87M1e. oder Motor: 642: Steuergerät des CDI-Systems
25. | 7.5A | Kombiinstrument
26. | 10A | Scheinwerfereinheit vorne links
27. | 10A | Scheinwerfereinheit vorne rechts
28. | 7.5A | Motor: 275: EGS-Steuergerät oder Außer Motor 275 (W221): Steuergerät integriert im Automatikgetriebe (VGS)
29. | 5A | SAM-Steuergerät mit Sicherungs- und Relaismodul im hinteren Teil des Fahrgastraumes
30. | 7.5A | Motor: 642: CDI-System-Steuergerät oder Motor: 272, 273: ME-Steuergerät oder Motor: 275: ME-Einheit, Kraftstoffpumpeneinheit
31-34. | Leer
35. | 5A | Steuermodul der elektrischen Parkbremse
36. | 10A | Diagnosestecker
37. | 7.5A | EZS-Einheit
38. | 7.5A | Zentrales Schnittstellensteuergerät
39. | 7.5A | Kombiinstrument
40. | 7.5A | Oberes Bedienfeld der Zentrale
41. | 30A | Untergeordneter elektrischer Wischermotor
42. | 30A | Haupt-Elektromotor des Wischers
43. | 15A | Sicherung Zigarettenanzünder vorne Mercedes 221 / c216
44. | Nicht verwendet
45. | Reserve
46. | 15A | ABC-Systemmodul (aktives Niveauregelsystem) / AIRmatic-Systemmodul mit ADS (W221, ohne ABC (aktive Niveauregulierung))
47. | 15A | SAM-Modul mit Sicherung und Relaismodul, vorne
48. | 15A | SAM-Modul mit Sicherung und Relaismodul, vorne
49. | 10A | Elektronisches Lenksäulenmodul
50. | 15A | KLA-Modul
51. | 7.5A | COMAND-Anzeige
52a. | Leer
52b. | 15A | Hupe links und Hupe rechts
53. | 30A | Automatikgetriebe-Servomodul für DIRECT SELECT
54. | 40A | Umlufteinheit Innenraumklimaanlage
55. | 60A | Motor: 272, 273: Elektrische Luftpumpe
56. | 40A | AIRmatic-Kompressormodul (W221, ohne ABC (Active Body Level Control))
57. | 40A | Beheizter Bereich der Wischerblattgrundstellung.
60. | Nicht verwendet
61. | 7.5A / 10A | C216: Modul der passiven Sicherheitssysteme oder 10A | W221: Modul für passive Sicherheitssysteme
62. | 5A | Nachtsichtsystem-Modul
63. | Nicht verwendet
64. | 7.5A | W221 ab 1.9.06: Magnetspule NECK-PRO Fahrersitz-Kopfstütze und Magnetspule für NECK-PRO-Kopfstütze im Beifahrersitz
65. | Leer
66. | 7.5A | DTR-Modul (Distronic, Distronic Plus)
Hochstromsicherungen

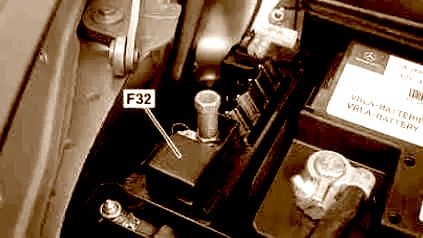

Befindet sich in der Nähe der Batterie.
Belegungsplan
Nr. | Ampere | Beschreibung
F32f1. | 400A | Anlasser
F32f2. | 150A | Außer Motor 642: Generator oder 200A | Motor 642: Generator
F32f3. | 150A | -
F32f4. | 150A | Motor- und Klimaanlagen-Sauggebläse mit integriertem Regler
F32f5. | 200A | Motor 642: PTC-Zuheizer
F32f6. | 200A | SAM mit Sicherungs- und Relaismodul, vorne
F32f7. | 40A | ESP
F32f8. | 25A | ESP
F32f9. | 20A | SAM mit Sicherungs- und Relaismodul, vorne
F32f10. | 7.5A | Bordnetzsteuergerät
