Die 6. Generation der S-Klasse feierte im Mai 2013 ihre Premiere. Bei der Gestaltung des Innenraums wurde der lange Radstand als Grundlage für maximalen Komfort auf dem hinteren Sofa genommen. Im Jahr 2017 erfuhr das Auto ein Restyling. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mercedes S-Klasse W222 (sechste Generation; Bezeichnungen S300, S350, S400, S450, S500, S550, S560, S600, S650, S63, S65). Baujahre: 2013, 2014, 2015, 2016, 2017, 2018 und 2019, 2020.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ ist fett hervorgehoben.
Im Kofferraum

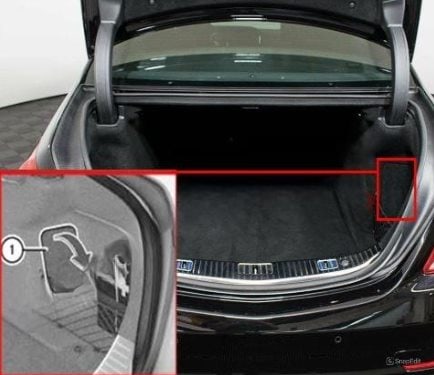

Der Sicherungskasten befindet sich auf der rechten Seite des Kofferraums, hinter der Verkleidung.

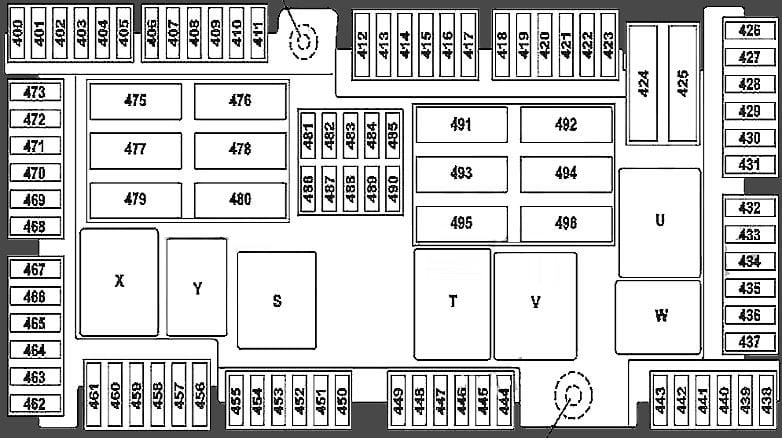

Belegungsplan
Nr. | Ampere | Sicherung/Relaisbelegung
S. | Relaiskreis 15
T. | Relais für Heckscheibenheizung
U. | Relais für Becherhalter und Steckdose hinten
B. | Anzeige Blau
W. | Stromkreis 15R
X. | Steckdosen für Kühlschrank und Sitze der 1.
Y. | Reserve
400. | 10A | Steuergerät für das Einparksystem (Aktive Einparkhilfe oder 360-Grad-Codekamera)
401. | 5A | Kofferraumdeckel-Steuergerät
402. | 7.5A | Steuergerät für das Fond-Entertainment-System
403. | Serienmäßig
404. | 7.5A | Steuergerät für die Armlehnenheizung
405. | 7.5A | Steuergerät für den Verstärker des Audiosystems Steuergerät für den Verstärker des Audiosystems
Steuergerät für Hochfrequenz-Lautsprecher in der linken Vordertür Steuergerät für Hochfrequenz-Lautsprecher in der rechten Vordertür
406. | Reserve
407. | Lagerbestand
408. | 5A | Tuner
409. | 5A | Steuergerät für 360°-Kamera und Rückfahrkamera
410. | 5A | Steuergerät für die Kameraabdeckung
411. | 5A | Reifendrucksensor
412. | 7.5A | Rücksitzheizung
413. | 10A | Linkes Heckdisplay und Rechts hinten Display
414. | 7.5A | Antennenverstärker / Kompensator für Mobiltelefonsystem hinten und Halterung / Kontaktplatte für Mobiltelefon hinten und Telefonmodul mit Bluetooth® (SAP-Profil)
415. | Reserve
416. | Reserve
417. | 20A | Anhängererkennungssteuergerät
418. | Reserve
419. | Reserve
420. | 30A | DC/AC-Wandler-Steuergerät
421. | 30A | Pneumatikpumpe mit Mehrkreissitz
422. | 30A | W222: Steuergerät für die rechte Hecktür.
423. | Reserve
424. | 40A | SAM-Einheit hinten
425. | Reserve
426. | 30A | Verstärker für Basslautsprecher
427. | 20A | Steuergerät für die Armlehnenheizung
428. | 15A | Steuergerät für Anhängererkennung
429. | 10A | Getränkehalter hinten
430. | 15A | Zigarettenanzünder hinten Mercedes 222 und 12-V-Steckdose in der Mittelkonsole hinten links
431. | 15A | Kühlschrank in der hinteren Rückenlehne
432. | 10A | SAM-Einheit hinten
433. | 25A | Ad Blue®-Einheit
434. | 15A | Ad Blue®-Einheit
435. | 20A | Ad Blue®-Einheit
436. | 20A | Getränkehalter hinten
437. | Reserve
438. | 7.5A | C217 mit Motor 157: rechter Abgasklappenantrieb.
439. | 7.5A | C217 mit Motor 157: Auspuffklappenantrieb links.
440-444. | Reserve
445. | 5A | Empfänger für die Funksteuerung der Standheizung
446. | 5A | Antennenverstärker FM 1, AM, CL [ZV] und KEYLESS-GO
447. | 7.5A | Hybrid: Steuergerät Batteriemanagementsystem
448-450. | Reserve
451. | 15A | Anhängersteckdose
452. | 5A | Radarsensor hinterer linker Stoßfänger / Radarsensor hinterer rechter Stoßfänger / Radarsensor für den mittleren hinteren Stoßfänger
453. | 5A | Radarsensor vorderer Stoßfänger, linke Seite und Radarsensor für den vorderen Stoßfänger, Steuergerät COLLISION PREVENTION ASSIST
454. | 5A | Ad Blue®-Steuergerät und Kraftstoffsystem-Steuergerät
455. | 15A | Vollständig integriertes Getriebesteuergerät
456. | Reserve
457. | 7,5A | Gültig für Lithium-Ionen-Batterie: Kondensator der Starterbatterie
458. | Reserve
459. | Reserve
460. | 15A | Sicherung Zigarettenanzünder vorne
461. | 15A | Steckdose in der Konsole hinten rechts 12 V / 12-V-Steckdose / DC/AC-Wandler Steuergerät
462. | Steckdose für Kofferraum
463. | Reserve
464. | 20A | Steuergerät für Anhängererkennung
465. | 30A | Steuergerät für elektrische Feststellbremse
466. | 30A | Steuergerät für die linke Vordertür
467. | 10A | KEYLESS-GO-Modul
468. | 30A | Steuergerät für elektrische Feststellbremse
469. | 25A | Kraftstoffsystem-Steuermodul
470. | 30A | Steuermodul für Sitzheizung hinten links und Steuermodul für die Sitzheizung hinten
471. | 30A | Steuermodul für die Sitzheizung hinten rechts
472. | 30A | C217, A217: Steuermodul hinten
473. | 20A | Steuermodul Anhängererkennung
475. | 40A | Steuermodul für den Verstärker des Audiosystems
476. | 40A | Steuermodul für den Verstärker des Audiosystems
477. | 40A | Steuermodul für aktives Gurtschloß / C217, A217: Steuergerät für den Fond
478. | 30A | Steuermodul linker Rücksitz
479. | 40A | Aktives Gurtschloss-Steuermodul
480. | 30A | Steuermodul für den rechten Rücksitz
481. | 5A | Umkehrbarer Gurtstraffer vorne links
482. | 5A | W222: MAGIC SKY CONTROL-Steuermodul
482. | 7.5A | C217, A217: Steuergerät MAGIC SKY CONTROL
483. | 5A | Reversierbarer Not-Spannretraktor vorne rechts
484. | 7.5A | Steuermodul rechter Rücksitz und Steuermodul für den linken Rücksitz
485. | 5A | Steuermodul für aktives Gurtschloß
486. | 10A | Hybrid: Steuermodul Batteriemanagementsystem, Steuermodul Leistungselektronik
487. | 5A | Steuermodul elektrische Parkbremse
488. | 5A | SAM-Einheit hinten
489. | 5A | Radarsensor vorne mit großer Reichweite
490. | 5A | Luftpumpe mit Mehrkreissitz
491. | 40A | Kofferraumdeckel-Steuergerät
492. | 40A | Umkehrbarer Notspannmechanismus für den rechten vorderen Retraktor
493. | Reserve
494. | 40A | SAM-Einheit hinten
495. | 40A | Heckscheibenheizung
496. | 40A | Umkehrbarer Notspanner vorne links
Im Innenraum

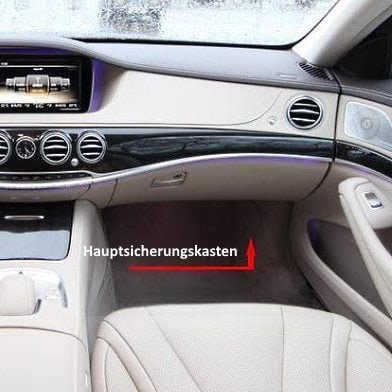

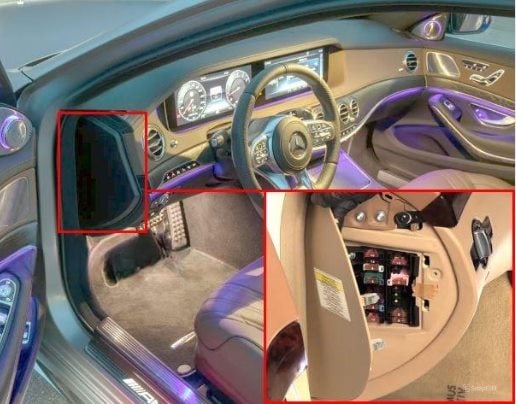

Der Hauptsicherungskasten befindet sich im Fußraum des Beifahrers.

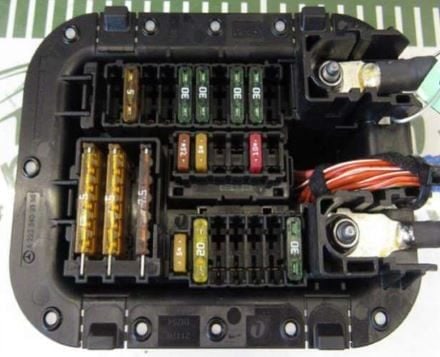

Foto - Beispiel.

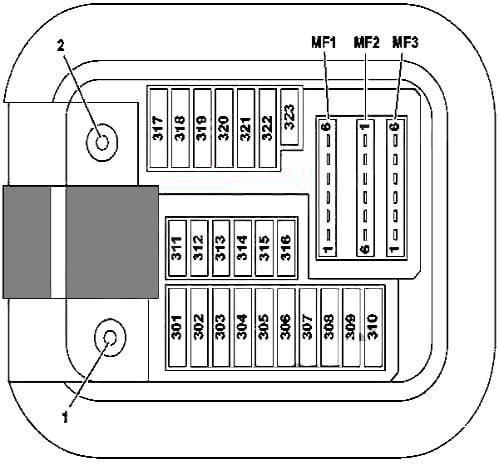

Belegungsplan
Nr. | Ampere | Beschreibung
1. | Anschluss des Stromkreises 30 "E1"
2. | Anschluss des Stromkreises 30g "E2"
301. | 5A | Spiegeltaxameter
302. | 30A | Steuergerät der vorderen rechten Tür
303. | 30A | W222: Steuergerät linke Hintertür oder C217, A217: Steuergerät hinten
304. | 30A | W222: Steuergerät rechte Hintertür oder C217, A217: Steuergerät hinten
305. | 30A | Steuergerät für den Fahrersitz
306. | 30A | Steuergerät Beifahrersitz
307. | 20A | W222: Intelligentes Servomodul für DIRECT SELECT
307. | 30A | C217, A217: Steuergerät für Fahrersitzheizung.
308. | 30A | Steuergerät für Beifahrersitzheizung
309. | 5A | Steuergerät für Notrufsystem, Telematik-Kommunikationsmodul, HERMES-Einheit
310. | 25A | Steuergerät für Standheizung
311. | 10A | Elektromotor des hinteren Gebläses
312. | 10A | Steuergerät für das Deckenbedienfeld
313. | 10A | Hybrid und Hybrid Plus: Steuergerät für Leistungselektronik
314. | 7.5A | A217: Diebstahlwarnanlage (Bezeichnung nach Vereinbarung)
315. | 10A | Getriebesteuergerät und Gültig für Benzinmotoren: ME-SFI Einheit oder Gültig für die Motoren 642, 651: CDI-Einheit.
316. | Reserve
317. | 30A | W222: Steuergerät Panoramaschiebedach oder C217, A217: Steuergerät MAGIC SKY CONTROL
318. | 15A | Audio/Display COMAND
319. | 30A | Steuergerät für Panorama-Schiebedach und C217, A217: Steuergerät für Panorama-Schiebedach
320. | 15A | Active Body Control AIRmatic Steuergerät (gültig außer Active Body Control)
321. | 20A | C217, A217: Intelligentes Servomodul für DIRECT SELECT
322. | 15A | COMAND-Steuergerät
323. | 7.5A | Steuergerät für zusätzliches Rückhaltesystem
MF1 / 1. | 7.5A | Japan-Version: Sondersteuergerät für Kurzstrecken-Kommunikationssystem
MF1 / 2. | 7.5A | Multifunktions-Monokamera und Multifunktions-Stereokamera
MF1 / 3. | 7,5A | Regen-/Lichtsensor mit Zusatzfunktionen und Steuergerät für Deckenbedienfeld
MF1 / 4. | 7.5A | Fahrersitz-Steuergerät
MF1 / 5. | 7.5A | Beifahrersitz-Steuergerät
MF1 / 6. | 7.5A | Steuergerät Lenksäulenrohrmodul
MF2 / 1. | 5A | Generator für Parfümzerstäuber
MF2 / 2. | 5A | Audiobedienfeld / COMAND und Touchpanel
MF2 / 3. | 5A | Elektronische Stabilitätskontrolleinheit
MF2 / 4. | 5A | Projektionsdisplay
MF2 / 5. | 5A | Hybrid und Hybrid Plus: Elektrischer Kältemittelkompressor
MF2 / 6. | Reserve
MF3 / 1. | 5A | SAM-Einheit vorne
MF3 / 2. | 5A | Radarsensor-Steuergerät
MF3 / 3. | 5A | COMAND-Gebläsemotor
MF3 / 4. | 5A | Tastengruppe der Instrumententafel auf der Fahrerseite und Tastengruppe Instrumententafel Mitte
MF3 / 5. | 5A | Klimabedienteil hinten
MF3 / 6. | 5A | ab 01.06.2016: Antennenschalter für Telefon und Standheizung

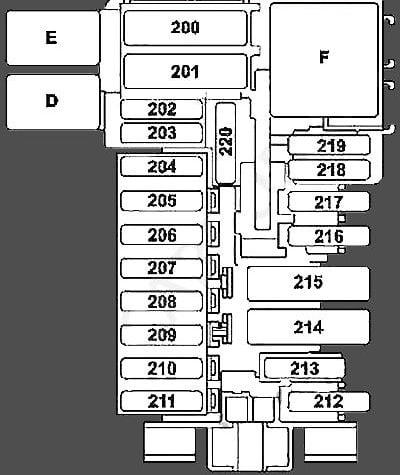

Der Zusatzsicherungskasten befindet sich auf der Fahrerseite am Ende der Instrumententafel.
Belegungsplan
Nr. | Ampere | Beschreibung
D. | MAGIC VISION CONTROL Relais
E. | Reserve
F. | 15R Stromkreisrelais
200. | 40A | SAM-Frontmodul
201. | 40A | SAM-Frontmodul
202. | 5A | Alarmsirene
203. | 30A | W222: Steuergerät für die Heizung des Fahrersitzes.
204. | 5A | Diagnosestecker
205. | 7.5A | Steuergerät des elektronischen Zündschalters
206. | 5A | Analoguhr
207. | 20A | Klimasteuerung
208. | 7.5A | Instrumententafel
209. | 5A | Klimaregelung vorne
210. | 10A | Steuergerät Lenksäulenrohrmodul
211. | Reserve
212. | Reserve
213. | 25A | Elektronisches Stabilitätskontrollmodul
214. | Reserve
215. | Reserve
216. | Reserve
217. | 5A | Japanische Version: spezielles Steuergerät für das Kurzstreckenkommunikationssystem
218. | 5A | Steuergerät für zusätzliches Rückhaltesystem
219. | 5A | Gewichtserkennungssystem (WSS) und Sitzbelegungserkennung auf dem Beifahrersitz und ACSR
Im Motorraum

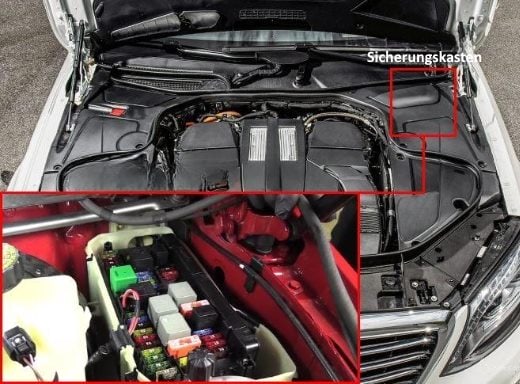

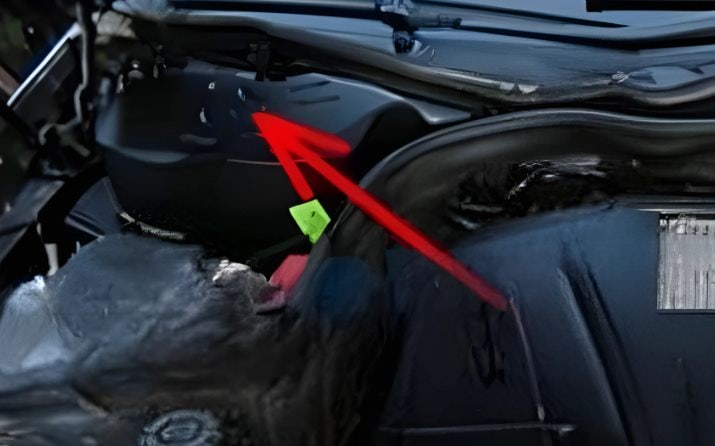

Der Sicherungskasten für den Motor befindet sich auf der linken Seite. Um an ihn heranzukommen, müssen die Zierleisten entfernt, die Kabelbäume abgeklemmt und die Schutzabdeckung abgenommen werden.

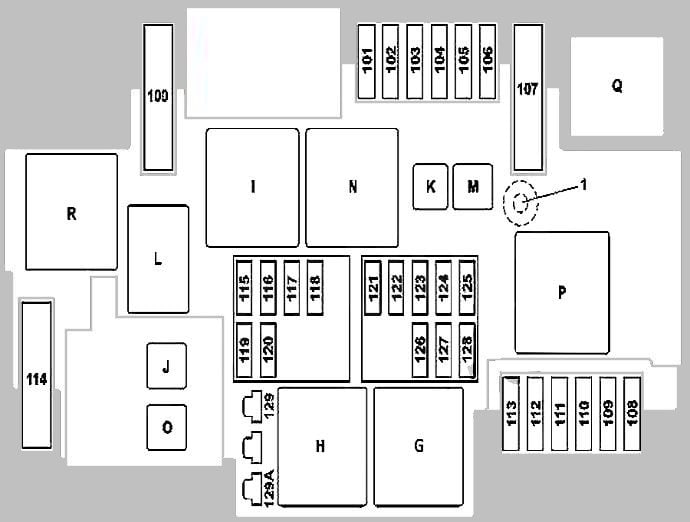

Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
H. | Motorraum 15 Stromkreise
J. | Anlasserstromkreise 50
I. | Bremsenunterdruckpumpe
J. | Hybrid: HYBRID-Relais
K. | Getriebeölpumpe
L. | Hupe
M. | Wischer-Standheizungsrelais
N. | 87M Stromkreise
O. | Außer Hybrid: Relais für Anlasserkreis 15
P. | Sekundärlufteinspritzung
Q. | Hybrid: Relais für Vakuumpumpe
R. | AIRmatic-Relais
100. | Hybrid: Vakuumpumpe | 40A
101. | Kupplung, Stromkreis 87/2 | 15A
102. | Verbindungsmuffe, Stromkreis 87/2 | 20A
103. | Kupplung Kreislauf 87M4 | 15A
104. | Kettenkupplung, Kreislauf 87M3 | 15A
105. | Für Getriebe 722.9: Getriebeöl-Zusatzpumpensteuergerät | 15A
106. | Wischer-Standheizung | 25A
107. | Motor 277, 279: Elektrischer Anschluss für Anlasser/Luftpumpe | 60A
108. | Nur mit dynamischem LED-Scheinwerfer SAE für Rechtslenker oder dynamischem LED-Scheinwerfer: Lampeneinheit vorne links, Lampeneinheit vorne rechts oder Nur ohne SAE-Dynamik-LED-Scheinwerfer für Rechtslenker oder dynamischen LED-Scheinwerfer: Leuchteinheit vorne rechts | 20A
109. | Wischermotor | 30A
110. | Nur ohne SAE-Code LED-Scheinwerfer für Rechtslenker oder dynamischer LED-Scheinwerfer: Leuchte vorne links, Leuchte vorne rechts oder Nur ohne SAE-Code dynamischer LED-Scheinwerfer für Rechtslenker oder dynamischer LED-Scheinwerfer: Scheinwerfereinheit vorne links | 20A
111. | Anlasser | 30A
112. | Motor-Sicherungs- und Relais-Modul | 5A
113. | Reserve
114. | AIRmatic-Kompressor | 40A
115. | Linke Hupe und Rechte Hupe | 15A
116. | Hybrid: Unterdruckpumpenrelais | 5A
117. | Reserve
118. | Hybrid: Elektronische Stabilitätskontrolleinheit | 5A
119. | Kettenkupplung 87 / C2 | 15A
120. | Kettenkupplung 87 / C1 | 7,5A
121. | Elektronisches Stabilitätskontrollgerät | 5A
122. | Hybrid: HYBRID-Relais | 5A
123. | Steuergerät Nachtsichtassistent | 5A
124. | Hybrid: Elektrischer Anschluss für Fahrzeuginnenraum und Motorraum | 5A
125. | SAM-Frontgerät | 5A
126. | Getriebesteuergerät und Diesel: CDI-Steuergerät oder Benziner: Steuergerät ME-SFI [ME] | 5A
127. | Reserve
128. | Außenbeleuchtungsschalter | 5A
129A. | Hybrid: Anlasserrelais 50 | 30A
129B. | außer Hybrid: Anlasserrelais 50 | 30A

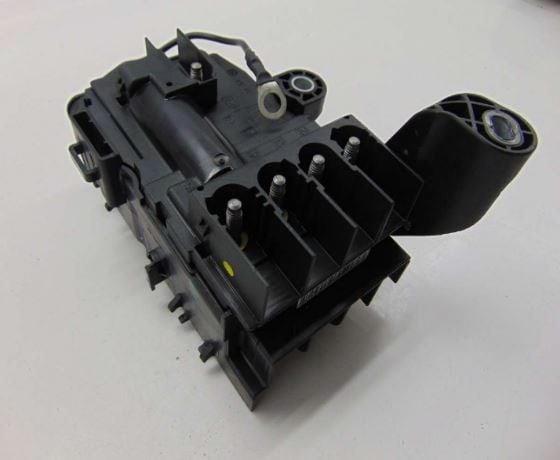

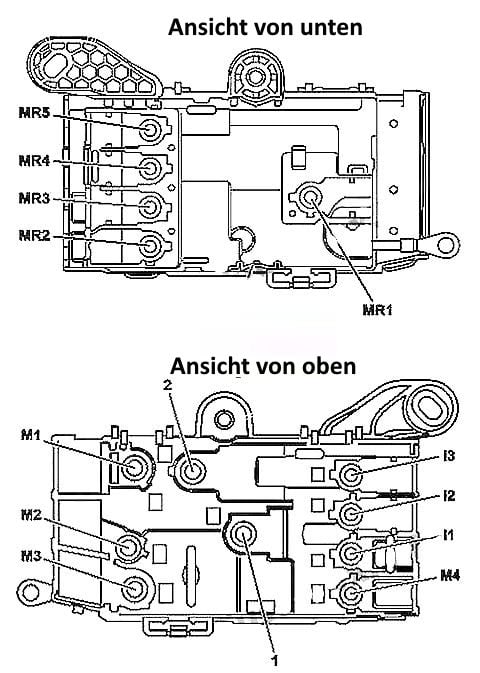

Auf der rechten Seite befindet sich der aus Hochstromsicherungen bestehende Leistungsblock.
Gesamtansicht.
Belegungsplan
Nr. | Ampere | Beschreibung
1. | Stromkreis 30 "B1"
2. | Stromkreise 30 ohne Befestigung "B2"
M3. | 500A | Hybrid: Elektrische Maschine
M3. | 500A | Hybrid: Generator
M1. | Hybrid: Elektrische Maschine
M1. | außer Hybrid: Anlasser
MR5. | 100A | Elektrische Servolenkung
MR2. | 100A | Gebläsemotor
M4. | 100A | Hybrid: voll integriertes Getriebesteuergerät
I1. | Reserve
M2. | 150A | Diesel: Glühkerzen
MR1. | 60A | Motor-Sicherungs- und Relais-Modul
MR3. | Reserve
MR4. | 150A | Motor 277, 279: Lüftermotor
I2. | Reserve
