Sicherungen und Relais Mercedes S-Klasse W221 / C216, 2009 - 2013

Im Jahr 2009 wurde die Mercedes-Benz S-Klasse W221 neu gestaltet. Die Präsentation des aktualisierten Modells fand im April in Stuttgart statt. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mercedes S-Klasse W221 / C216 (fünfte Generation; Modellpflege; Bezeichnungen S350, S450, S500, S65 AMG, S63). Baujahre: 2009, 2010, 2011, 2012, 2013.

Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

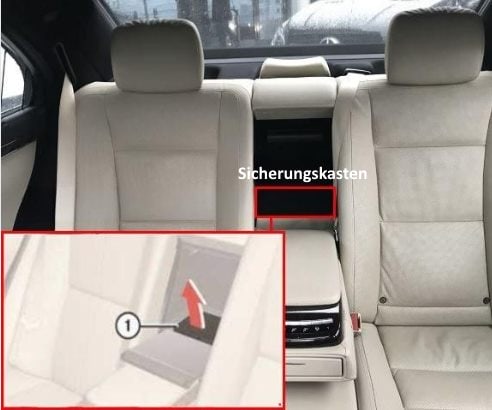

Im Kofferraum

Der Zugang erfolgt über den Fahrgastraum. Sie müssen die Armlehne umklappen. Dann entfernen Sie die Verkleidung und die Kunststoffabdeckung.


Beispiel für den Zugang.


Gesamtansicht.

Belegungsplan

Nr. Beschreibung | Ampere
M. Klemme 15 (2) / Reserve 1 (Relais mit Umschaltkontakt)
H. Klemme 15R
O. Steckdosen
P. Heckscheibenheizung
Q. Motoren 156, 157, 275, 278, 629: Umwälzpumpe oder 400 Hybrid: Umwälzpumpenrelais 2 Elektronische Geräte versorgen
R. Zigarettenanzünder
S. Motoren 642, außer 642.8: Kraftstoffpumpe oder Motoren 642.8, 651 ab 1.6.11: Kältemittelkompressor-Magnetkupplung oder 400 Hybrid: Umwälzpumpenrelais 1 Leistungselektronik
115. 50A | Heckscheibenheizung
116. 10A | Motor 157, 275, 278: Ladeluftkühler-Umwälzpumpe oder Motor 156: Motorölkühler-Umwälzpumpe oder S 400 Hybrid: Umwälzpumpe 2 Leistungselektronik
117. 15A | Sicherung Zigarettenanzünder hinten
118. 30A | Motor 629, 642: Kraftstoffmodul (Mercedes W221/C216 Benzinpumpen-Sicherung) oder 15A | S 400 Hybrid: Umwälzpumpe 1 Leistungselektronik oder 15A | Motor 642.8, 651 ab 1.6.11: Kältemittelkompressor mit elektromagnetischer Kupplung
119. 7.5A | Vorderes mittleres Bedienfeld
120. Reserve
121. 10A | Audio-Tuner-Modul
122. 7.5A | COMAND-Modul
123. 40A | W221: Gurtstraffer vorne rechts umschaltbar
124. 40A | W221: Gurtstraffer vorne links, umschaltbar
125. 5A | Sprachsteuerungsmodul (SBS)
126. 25A | Dachbedieneinheit
127. 30A | Untere Sitzlehnenpumpe, Pneumatikpumpe für Multikontursitz, Pneumatikpumpe für dynamische Sitzverstellung
128. 25A | Motor 156, 157, 272, 273, 275, 276, 278, 642: Steuergerät Kraftstoffpumpe
129. 25A | UHI-Modul (universelle Mobiltelefonschnittstelle)
130. 30A | Modul für elektrische Feststellbremse
131. 7.5A | Antennenverstärkermodul oberhalb der Heckscheibe
133. 15A | Modul des Anhängererkennungssystems / 5A | Rückfahrkamera
134. 15A | Steckdose im Kofferraum
135. 7.5A | Radarsensormodul (SGR) / Modul PTS (PARKTRONIC)
136. 7.5A | Motor 642.8: AdBlue®-Steuergerät
137. 7.5A | Ab 1.9.10: Rückfahrkamera
138. 5A | Navigationsprozessor (Taiwan, bis 31.8.10) oder Notrufsystem-Modul oder TV/Tuner-Steckverbindung (Japan)
139. 15A | Kühlbox in der Rücksitzlehne 139 15 Kühlbox in der Rücksitzlehne
140. 15A | Zigarettenanzünder-Steckverbindung mit Aschenbecherbeleuchtung, hinten.  / 115-V-Steckdose
141. 5A | Steuergerät der Rückfahrkamera, Stromversorgungsmodul für die Rückfahrkamera
142. 7.5A | Modul PTS (PARKTRONIC). Radarsensormodul (SGR) und Video- und Radarsensormodul (ab 1.9.10)
143. 25A | Rücksitzmodul
144. 25A | Rücksitzmodul
145. 20A | AHV-Anhängerkupplungs-Steckverbinder, 13-polig.
146. 25A | Anhängererkennungssystem
147. Reserve
148. 25A | Endkupplung der Klemme 30 des Panoramaschiebedachs
149. 25A | Steuermodul Panoramaschiebedach
150. 7.5A | Kombinierter TV-Tuner (analog/digital) oder TV/Tuner-Steckverbindung (Japan)
151. 20A | Anhängererkennungssystem
152. 25A | DC/AC-Wandler

Videoanleitung für den Zugang zum Verteilerkasten.


Im Innenraum

Es gibt insgesamt drei Sicherungskästen.

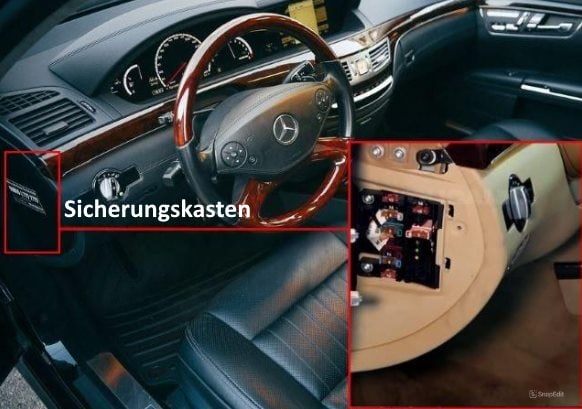

Sicherungskasten Nr. 1

Befindet sich auf der Fahrerseite am Ende der Instrumententafel auf der linken Seite.

Belegungsplan

Nr. Ampere | Beschreibung
92. 40A | Modul Vordersitz links
93. 7.5A | Modul Passive Sicherheitssysteme und Beifahrergewichtserkennungssystem (WSS) Modul (USA)
94. 5A | Multifunktionskamera
95. Reserve
96. 5A | RDK (Reifendruckkontrollsystem)
97. 7.5A | DVD-Spieler
98. Reserve
99. 7.5A | COMAND-Display oder Anzeige des Teilbildsystems SPLITVIEW
100. 5A | Steuergerät der Multimedia-Schnittstelle
101. 10A | W221: Display hinten links und rechts
102. 40A | Sitzmodul vorne rechts
103. 7.5A | ESP
104. 40A | Audio-Tuner-Modul
105. Reserve
106. 5A | Navigationsprozessor / Modul für elektronische Mauterhebung (ETC) (Japan) / TV/Tuner-Steckverbindung (Südkorea)
107. 5A | SDAR-Modul, Digitales Audioübertragungsmodul, Hochauflösendes Tuner-Modul
108. 5A | Modul für die hintere Klimatisierung
109. 15A | Elektronische Gebläsesteuerung für die hintere Klimaanlage
110. 7.5A | Steuergerät für den linken und rechten Multikontursitz im Fond
111. 5A | HBF-Bedienfeld hinten
112. 5A | S400 Hybrid: SAM-Steuergerät vorne mit Sicherungs- und Relaismodul
113. 5A | 5400 Hybrid: Steuergerät Gleichspannungswandler

Sicherungskasten Nr. 2

Befindet sich auf der Beifahrerseite am Ende der Instrumententafel auf der rechten Seite.

Belegungsplan

Nr. Ampere | Beschreibung
70. 40A | C216: Türmodul rechts und W221: Türmodul vorne rechts
71. 15A | SCHLÜSSELLOS-GO
72. 7.5A | S400 Hybrid: Pyrotechnisches Trennelement
73. 5A | COMAND (Japan) und Notrufsysteme
74. 30A | HDS (Kofferraumdeckel-Fernschließung)
75. 10A | S400 Hybrid: Batteriesystemeinheit, Steuergerät Leistungselektronik
76. Motor 642.8: AdBlue-Versorgungsrelais oder 15A | S400 Hybrid: Unterdruckpumpenrelais (+)
77. 50A | Akustikverstärker
78. 25A | S65 AMG mit 275er Motor: Zusatzlüfterrelais oder Motor 642.8: AdBlue-Versorgungsrelais oder 15A | Motor 157, 278; S 400 Hybrid, CL 63 AMG: Ladeluftkühler-Umwälzpumpe
79. 7.5A | Alarmsirene
80. 40A | C216: Modul in der linken Tür oder W221: Modul in der vorderen linken Tür
81. 30A |C216 Modul Fahrgastraumsysteme hinten oder 40A | W221: Modul in der hinteren linken Tür
82. 30A | C216: Modul für hintere Limousinensysteme oder 40A | W221: Modul in der hinteren rechten Tür
83. 30A | ACP-Servomodul für "DIRECT SELECT"-System
84. 20A | Digitaler Soundprozessor
85. 10A | Bei AMG Fahrzeugen: Beleuchtete Einstiegsleisten
86-89. Reserve
90. 20A | C216: STH-Heizung (Standheizung) oder W221: STH-Heizung (Standheizung) oder ZUH-Heizung (Zusatzheizung)
91. 5A | Empfangseinheit für die Funkfernbedienung der Standheizung STH oder S400 Hybrid: Front-SAM-Steuergerät mit Sicherungs- und Relaismodul

Hochstromsicherungen

Belegungsplan

Nr. Ampere | Beschreibung
2. 400A | Generator (G2)
3. 150A | Elektro-hydraulische Servolenkung oder Motor 629, 642: Ende der Glühkerzensteuerung
4. Kabinenstrom-Sicherungskasten F32/4
5. 100A | Motor- und Klimaanlagen-Sauggebläse mit integriertem Regler
6. 150A | SAM-Frontsteuergerät mit Sicherungs- und Relaismodul
7. 40A | ESP  oder S400 Hybrid: Bremsenergierückgewinnungssysteme
8. 25A | ESP oder S400 Hybrid: Bremsenergierückgewinnungssysteme
9. 25A | SAM-Frontsteuergerät mit Sicherungs- und Relaismodul
10. Reserve
F32/4k2. Ruhestromabschaltrelais

Im Motorraum

Hier befinden sich zwei Blöcke, die für den Schutz der elektrischen Schaltkreise des Fahrzeugs zuständig sind.

Der Sicherungskasten

Nr. 10/1 befindet sich auf der linken Seite hinter der Schutzabdeckung.


Foto - Beispiel Nr. N10/1.

Belegungsplan

Nr. Ampere | Beschreibung
A. Luftpumpe
B. Luftfederungskompressor
C. Klemme 87, Motor
D. Klemme 15
E. Relais des Stromkreises der Klemme 87 des Fahrwerks
F. Hupe
G. Relais der Klemme 15R
H. Stromkreisrelais Klemme 50, Anlasser.
J. Stromkreisrelais Klemme 15, Anlasser
K. Beheizte Wischerblätter
20. 10A | Motor 629, 642, 651: Steuergerät CDI-System oder Motor 156, 157, 272, 273, 275, 276, 278: Steuergerät ME
21. 20A | Motor 156, 157, 272, 273, 275, 276, 278: Kabelschuh für Stromkreisklemme 87 M1i oder Motor 629, 642: CDI-Systeme und Kraftstoffpumpenrelais oder Motor 651: Dosierventil
22. 15A | Motor 156, 157, 272, 273, 276, 278: Kabelschuh für Stromkreisklemme 87
23. 20A | Motor 156, 157, 272, 273, 275, 276, 278, 629, 642: Kabelschuh für Stromkreisklemme 87 oder Motor 156, 157, 272, 273, 276, 278: Kabelschuh für Stromkreisklemme 87 M2e oder Motor 275: Kabelschuh für den Stromkreis der Klemme 87 M2i oder Motor 651: SAM mit Sicherungs- und Relaismodul im hinteren Fahrgastraum
24. 25A | Motor 157, 272, 273, 276, 278: Kabelschuh für Stromkreis Klemme 87M1e oder Motor 642: Steuergerät CDI-System
25. 7.5A | Kombiinstrument
26. 10A | Scheinwerfereinheit vorne links
27. 10A | Scheinwerfereinheit vorne rechts
28. 7.5A | Motor 275: EGS-Modul und Modul integriert in EGS (VGS)
29. 5A | SAM-Steuergerät mit Sicherungs- und Relaismodul im hinteren Teil des Fahrgastraums
30. 7.5A | Motor 629, 642, 651: CDI-System-Modul und Motor 156, 157, 272, 273, 275, 276, 278: ME-Steuermodul, Kraftstoffpumpenmodul
31. 5A | S 400 Hybrid: Elektrischer Klimakompressor
32. 15A | Steuergerät für zusätzliche Getriebeölpumpe
33. 5A | Ab 1.9.10: ESP-Einheit oder S400 Hybrid: Batteriemanagement-Systemeinheit, Steuergerät Gleichspannungswandler, Steuergerät für Leistungselektronik
34. 5A | S 400 Hybrid: Steuergerät Bremsenergierückgewinnung
35. 5A | Steuergerät elektrische Parkbremse
36. 10A | Diagnosestecker
37. 7.5A | EZS
38. 7.5A | Zentrales Schnittstellensteuergerät
39. 7.5A | Kombiinstrument
40. 7.5A | Oberes Bedienfeld der Zentrale
41. 30A | Untergeordneter elektrischer Wischermotor
42. 30A | Haupt-Wischermotor
43. 15A | Sicherung des Zigarettenanzünders vorne
44. Reserve
45. 5A | S400 Hybrid: Umwälzpumpe 1 Leistungselektronik
46. 15A | ABC (aktives Niveauregelsystem), AIRMATIC mit ADS
47. 15A | Elektrischer Lenksäulenverstellmotor auf und ab
48. 15A | Elektrischer Lenksäulenverstellmotor vorwärts und rückwärts
49. 10A | Elektronisches Lenksäulenmodul
50. 15A | KLA-Steuergerät
51. 5A | COMAND-Anzeige, SPLITVIEW (geteilte Bildanzeige)
52a. 15A | C216 Linke und rechte Hupe
52b 15A | W221, C216: Linke und rechte Hupe
53. Vorrat
54. 40A | Klimaanlagen-Umlufteinheit
55. 60A | Benzinmotoren: Elektrische Luftpumpe
56. 40A | Kompressoreinheit des AIRmatic-Systems
57. 30A | Beheizte Scheibenwischerblätter
60. 5A | Elektrohydraulische Servolenkung
61. 7.5A | Passives Sicherheitssystem
62. 5A | Nachtsichtsystem
63. 15A | Bei Motor 629 und Motor 642 ab 1.9.08: Kraftstofffilter-Kondensatsensor mit Heizelement
64. 10A | NECK-PRO Kopfstützen-Magnetspule an der Rückenlehne des Fahrersitzes und des rechten Vordersitzes
65. 15A | Gültig ab 1.6.09: 12-Volt-Steckverbindung im Laderaum
66. DTR-Steuermodul (Distronic)

Hochstromsicherungen

Auf der rechten Seite des Motorraums, in der Nähe der Batterie, befindet sich ein Block mit Hochstromsicherungen.

Belegungsplan

Nr. Ampere | Beschreibung
3. 150A | SAM mit Sicherungsmodul und Relais im hinteren Teil des Fahrgastraums
4. 150A | Relais für ECO Start-Stopp-Funktion, Windschutzscheibenheizung und S400 Hybrid: Gleichspannungswandlermodul
5. 125A | Multifunktionales Sonderfahrzeug-Steuergerät (MSS) oder 40A | S 400 Hybrid: Vakuumpumpe
6. 80A | Sicherungskasten Fahrgastraum
7. 150A | Multifunktionales Sonderfahrzeug-Steuergerät (MSS) oder Motor 629, 642, 651: PTC-Zuheizer
8. 80A | SAM-Frontmodul mit Sicherungs- und Relaismodul
9. 80A | Linker Sicherungskasten im Fahrgastraum
10. 150A | SAM mit Sicherungsmodul und Relais im Kofferraum
